3D Tarama Yorumlama Örnekleri
Bu çözümlü örnekler, renk ve şekil ilkelerini sonuçları etkileyen faktörlerle birlikte gerçek 3D Zemin Tarama verilerine uygular. Her biri, kendi taramalarınızda deseni tanımayı öğrenebilmeniz için gömülü bir nesneyi gerçek tarama çıktısıyla eşleştirir.
Bu örnekler bir kılavuzdur, garanti değildir. Ne kazacağınıza karar vermeden önce her zaman rengi, sinyal şeklini, tarama boyutunu ve gerçek dünya bağlamını çapraz kontrol edin.
Hızlı Referans
| Nesne | Renk | Sinyal şekli | Muhtemel malzeme |
|---|---|---|---|
| Hazine sandığı | Kırmızı, kare şekil | Sinüs dalgası (mavi → kırmızı) | Ferromanyetik |
| Tünel / mağara | Mavi, geniş alan | Negatif çöküş | Metalik olmayan (boşluk) |
| Madeni para dolu vazo | Kırmızı, yuvarlak | Çoğunlukla pozitif, küçük tepe | Ferromanyetik olmayan |
| 2. Dünya Savaşı bombası | Kırmızı ve açık mavi | Sinüs dalgası | Ferromanyetik |
| Altın yatağı | Kırmızı, küçük alan | Çift tepe | Ferromanyetik olmayan |
| Plastik boru hattı | Mavi, uzun düz çizgi | Küçük negatif çöküş | Metalik olmayan |
| Meteorit | Güçlü kırmızı, yuvarlak | Yuvarlak pozitif, tepe yok | Yoğun ferromanyetik bileşik |
| Değerli taşlar / mineraller | Mavi, küçük cepler | Negatif, değişen güçte | Metalik olmayan |
| Batık gemi / büyük metal kütle | Kırmızı ve açık mavi, geniş alan | Pozitif tepeler + sürekli negatif | Ferromanyetik |
| 2. Dünya Savaşı tüfeği | Kırmızı, uzun şekil | Çift tepe | Ferromanyetik olmayan / karışık |

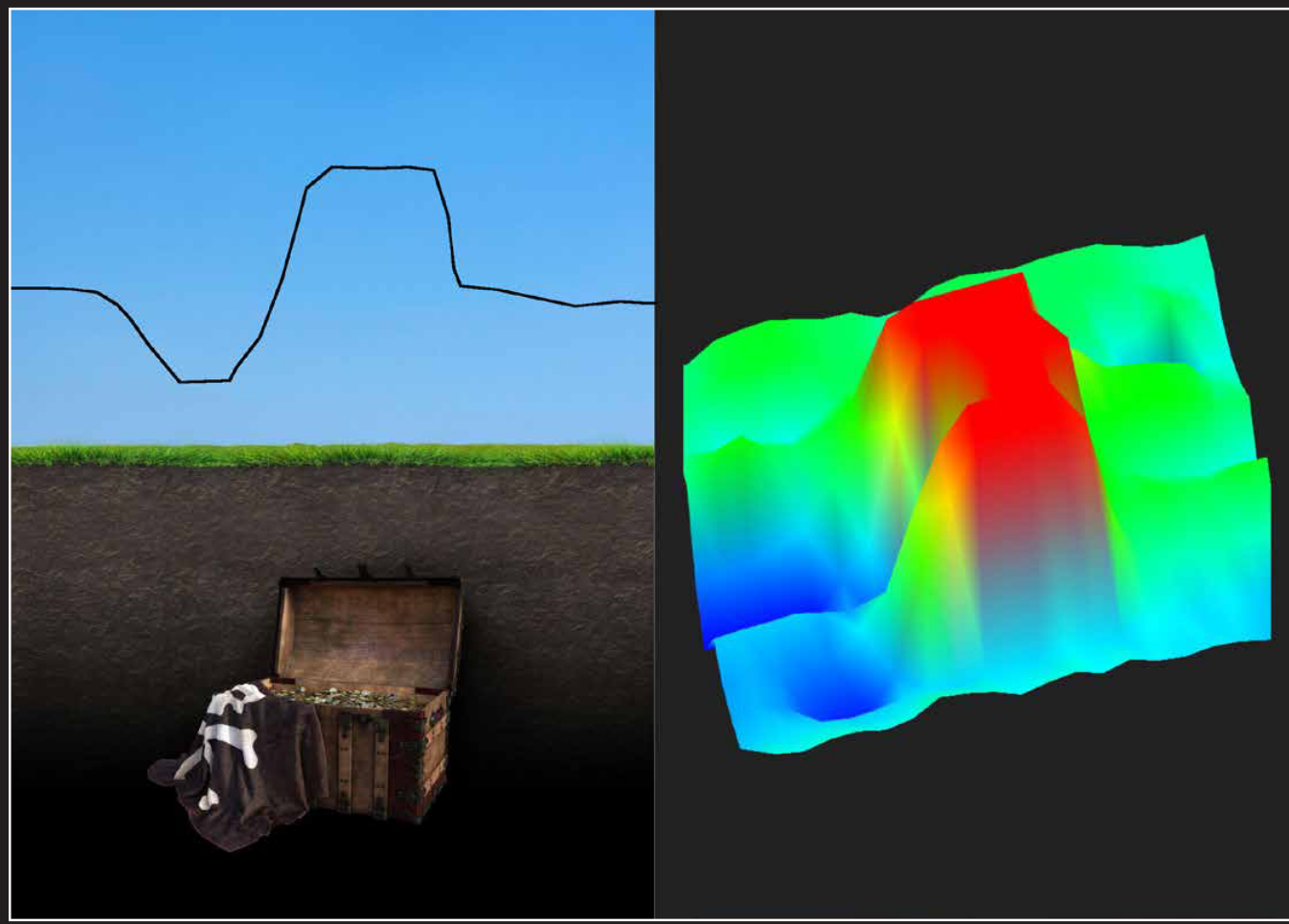

Hazine Sandığı
Etrafında biraz mavi olan kare bir kırmızı sinyal. 2D sinyal çizgisi maviden kırmızıya bir sinüs dalgası gösterir; bu da ferromanyetik bir nesneye (sandığın metal bağlantı parçaları ve menteşeleri) işaret eder. Kare şekil ve büyük tarama boyutu, sandık büyüklüğünde bir nesneyle tutarlıdır.

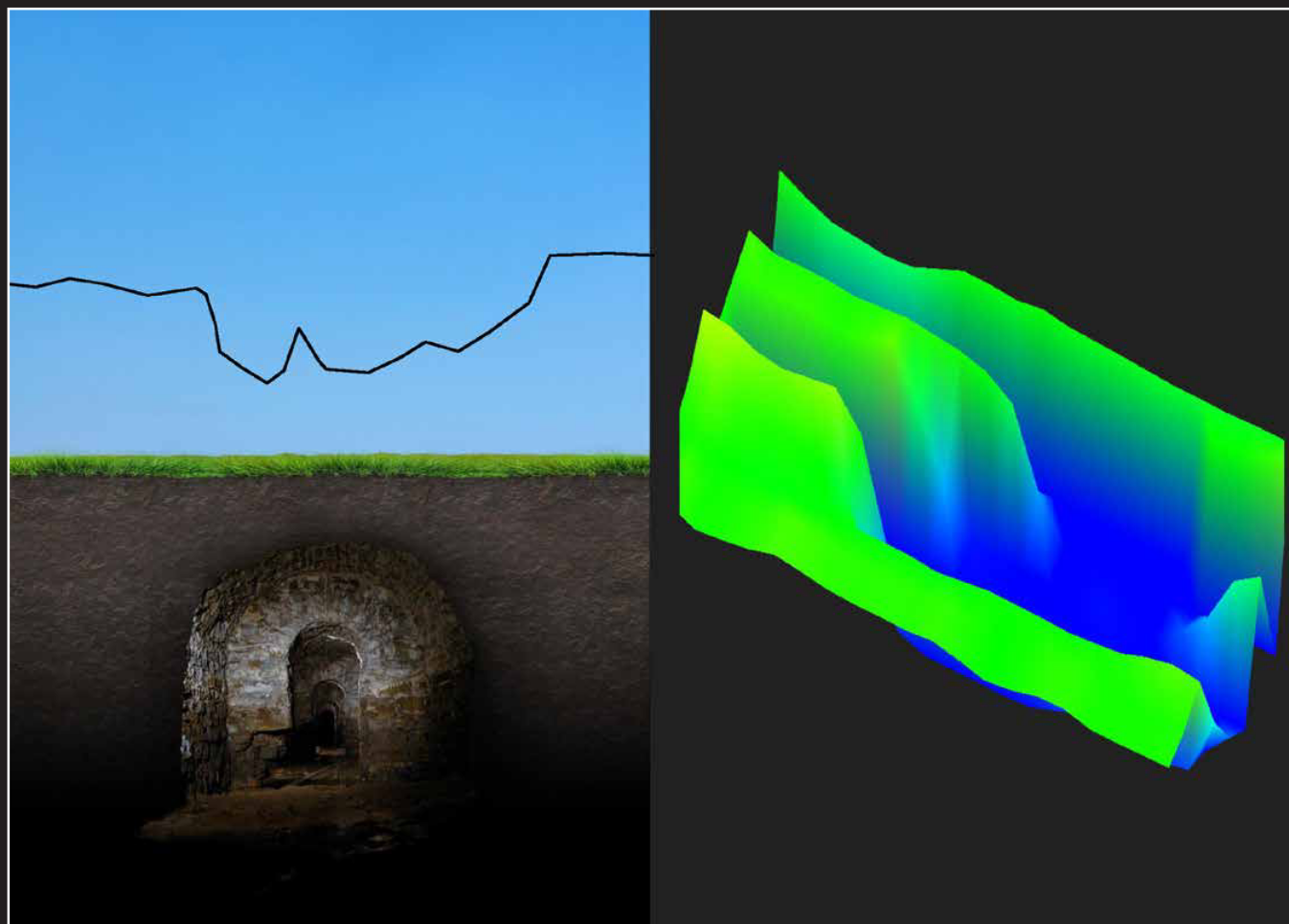

Tünel veya Mağara
2D sinyal çizgisinde büyük bir negatif çöküş bulunan geniş bir mavi alan — hiçbir metalik nesne tespit edilmedi, yalnızca büyük bir metalik olmayan boşluk. Taranan alanın boyutu, küçük bir hava cebinden ziyade bir mağara veya tünele işaret eder.

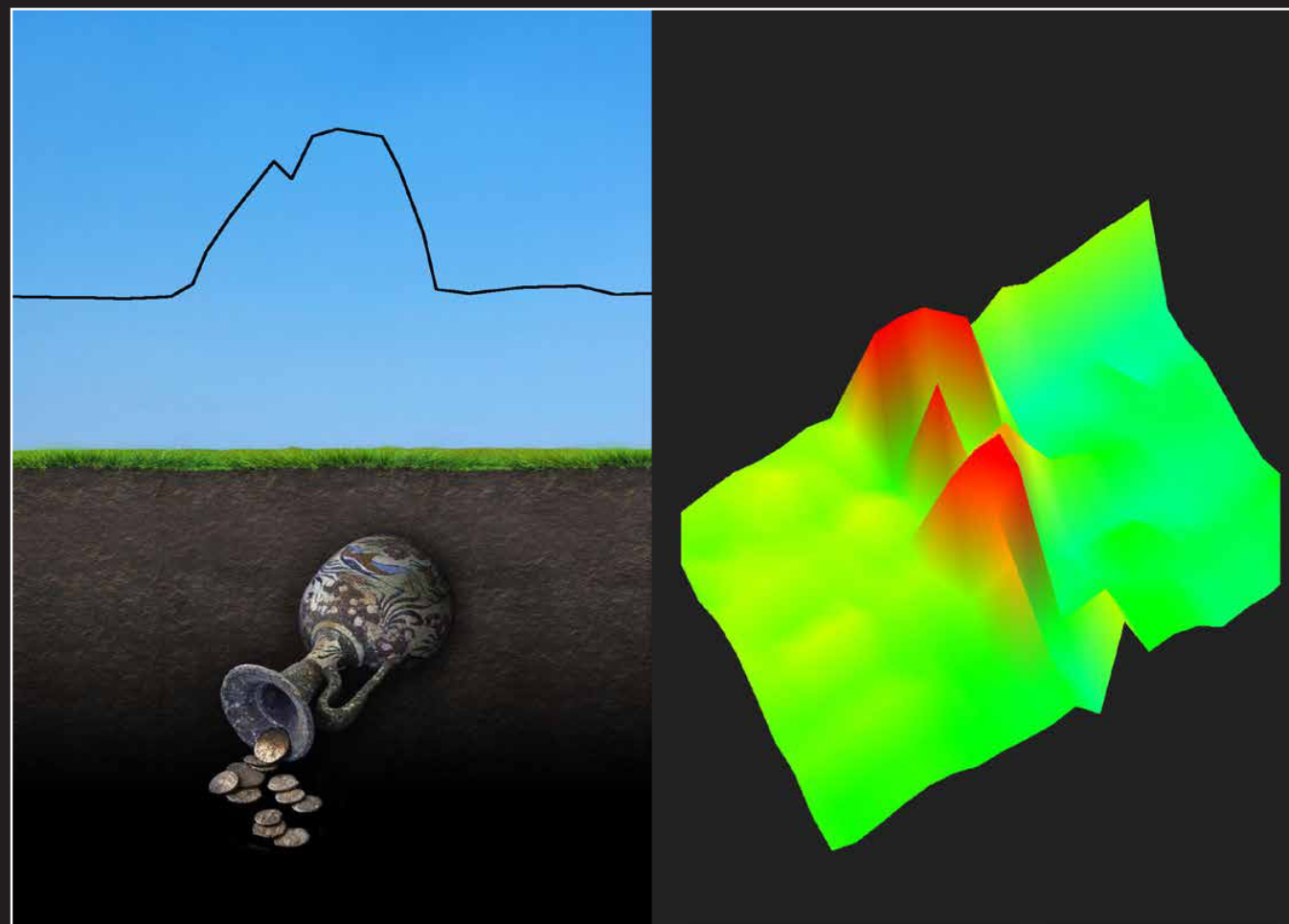

Madeni Para Dolu Vazo
Kırmızı, yuvarlak bir tarama şekli. 2D çizgi çoğunlukla pozitiftir ve ortada küçük bir tepe vardır — bir ferromanyetik olmayan imza. Yuvarlak şekil ve genel olarak daha küçük boyut, vazo gibi küçük yuvarlak bir nesneye ve muhtemelen yakınında madeni paralara işaret eder.

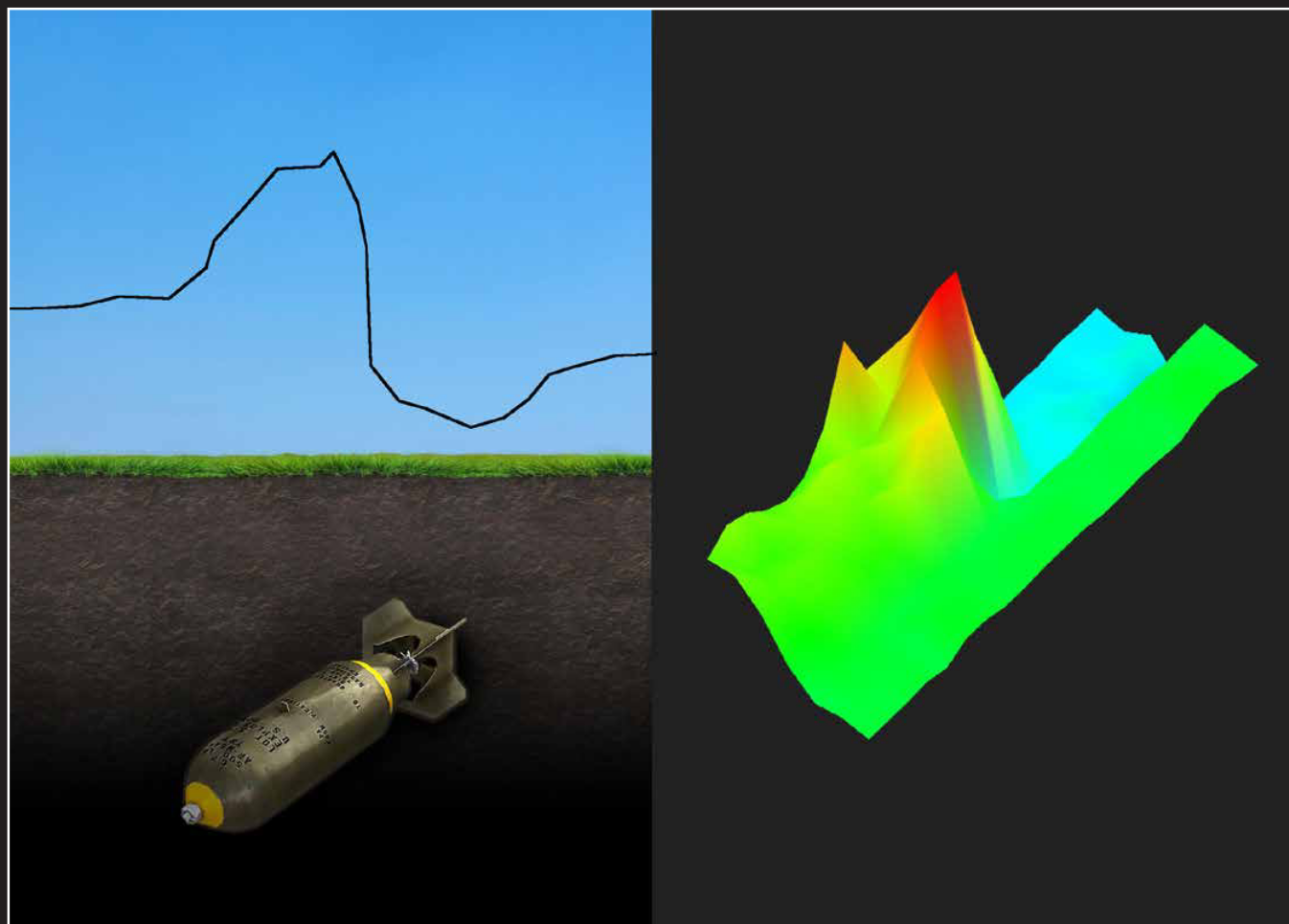

2. Dünya Savaşı Bombası
Sinüs dalgası şeklindeki 2D sinyalle birlikte kırmızı ve açık mavi renkler — bir ferromanyetik (demir) imza. Uzun, yuvarlak tarama şekli ve orta boyut, patlamamış mühimmatla tutarlıdır.
Bir tarama mühimmata benziyorsa kazmayın. Durun, konumu işaretleyin ve yerel yetkililerle veya bir bomba imha ekibiyle iletişime geçin.

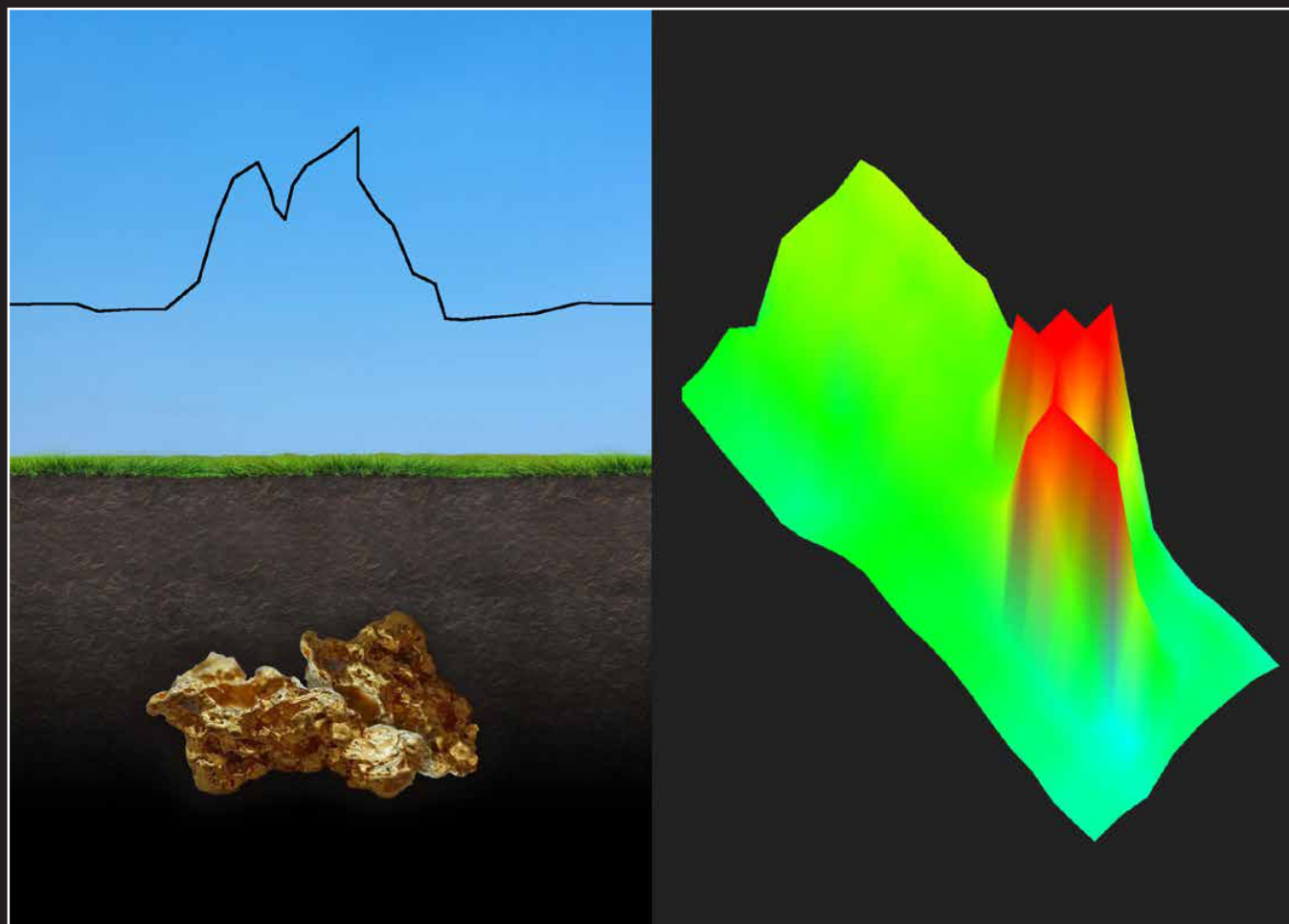

Altın Yatağı
Çift tepeli bir 2D sinyalle kırmızı — doğal altın için tipik olan bir ferromanyetik olmayan imza. Taranan alan, benzer sinyal gücüne sahip gömülü bir nesneden daha küçüktür; bu da üretilmiş bir nesneden ziyade bir altın külçesi veya yatağıyla tutarlıdır. Altın damarları bu aynı desenin çok daha büyük bir versiyonunu üretebilir.

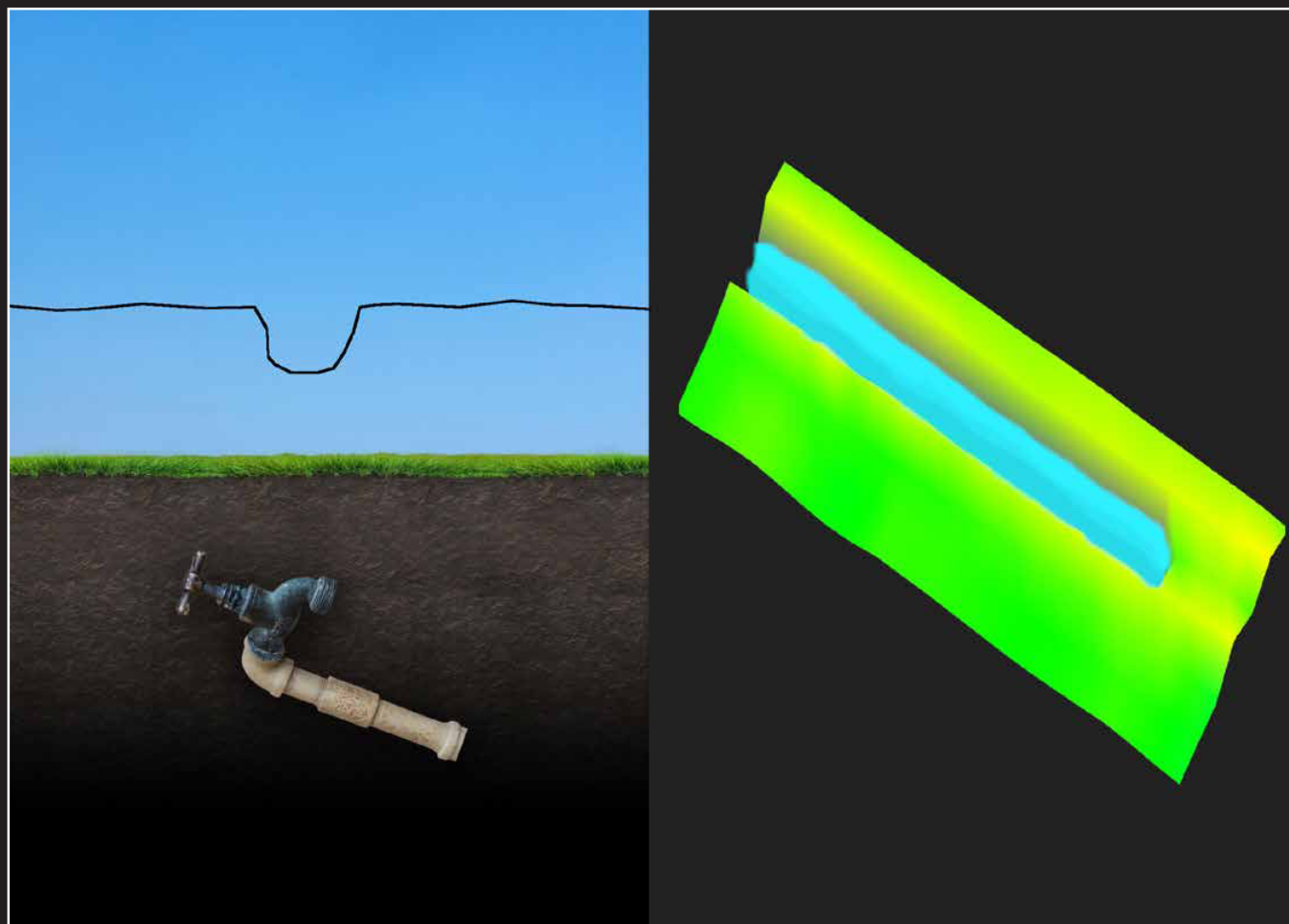

Plastik Boru Hattı
2D sinyalde yalnızca küçük bir çöküş bulunan düz, sığ bir mavi çizgi — plastik bir boru veya atık hattıyla tutarlı bir metalik olmayan imza. Çizgi boyunca daha geniş bir alanı taramak, tüm uzunluğunu izlemenizi sağlar.

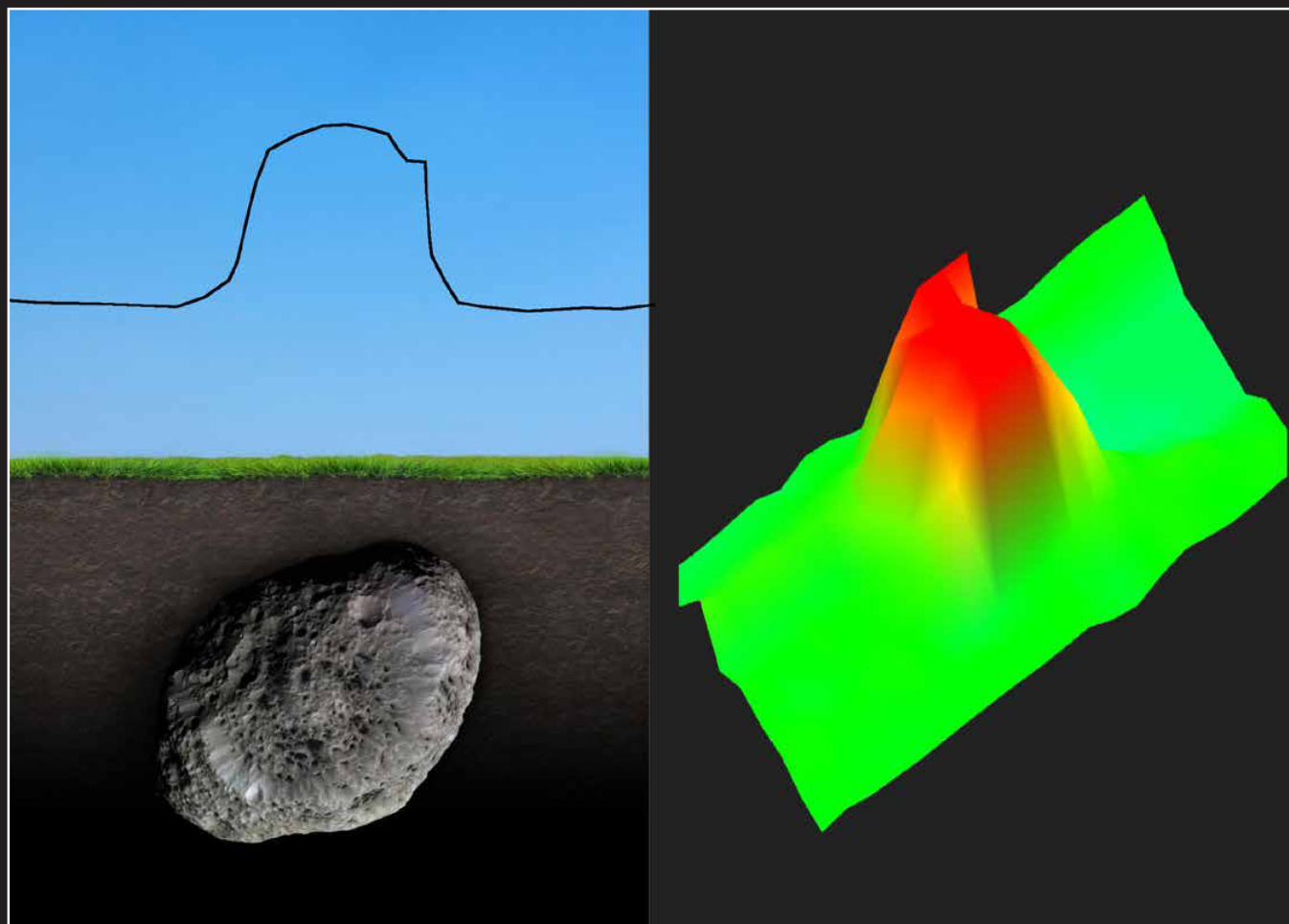

Meteorit
2D çizgide tepe olmadan güçlü, yuvarlak kırmızı bir sinyal — kaya boyutunda, yuvarlak bir taramada yoğun ferromanyetik malzeme. Bu desen, kayalık bir alanı tararken metalik bir meteoriti sıradan kayadan ayırt etmek için yararlı bir yöntemdir.

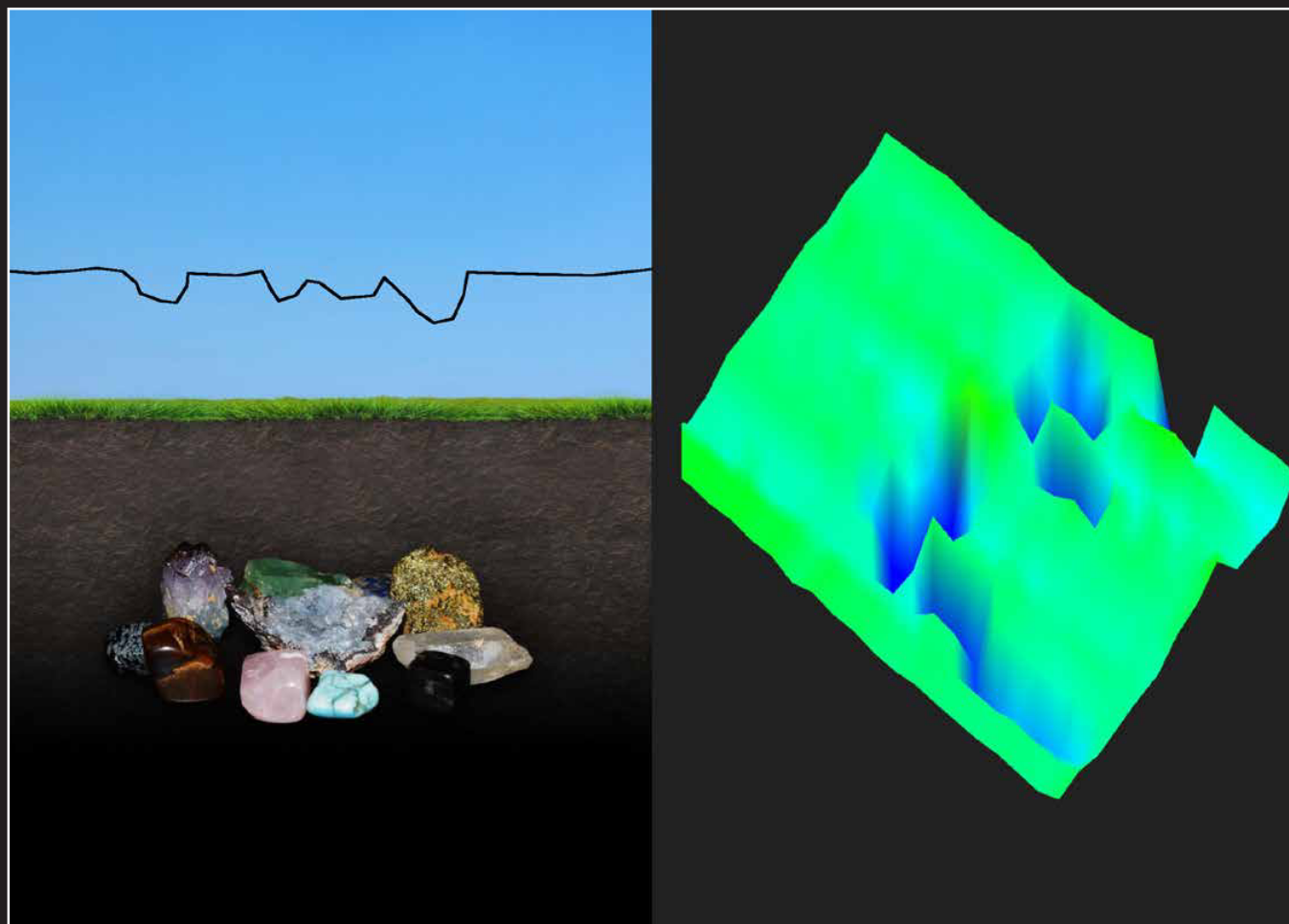

Değerli Taşlar / Mineral Yatağı
2D çizgide değişen negatif güçte küçük mavi cepler — bir metalik olmayan imza. Küçük tarama boyutu ve dağınık cepler, tek bir gömülü nesneden ziyade değerli taş veya mineral yatağı açısından araştırılmaya değer bir zeminin tipik özellikleridir.

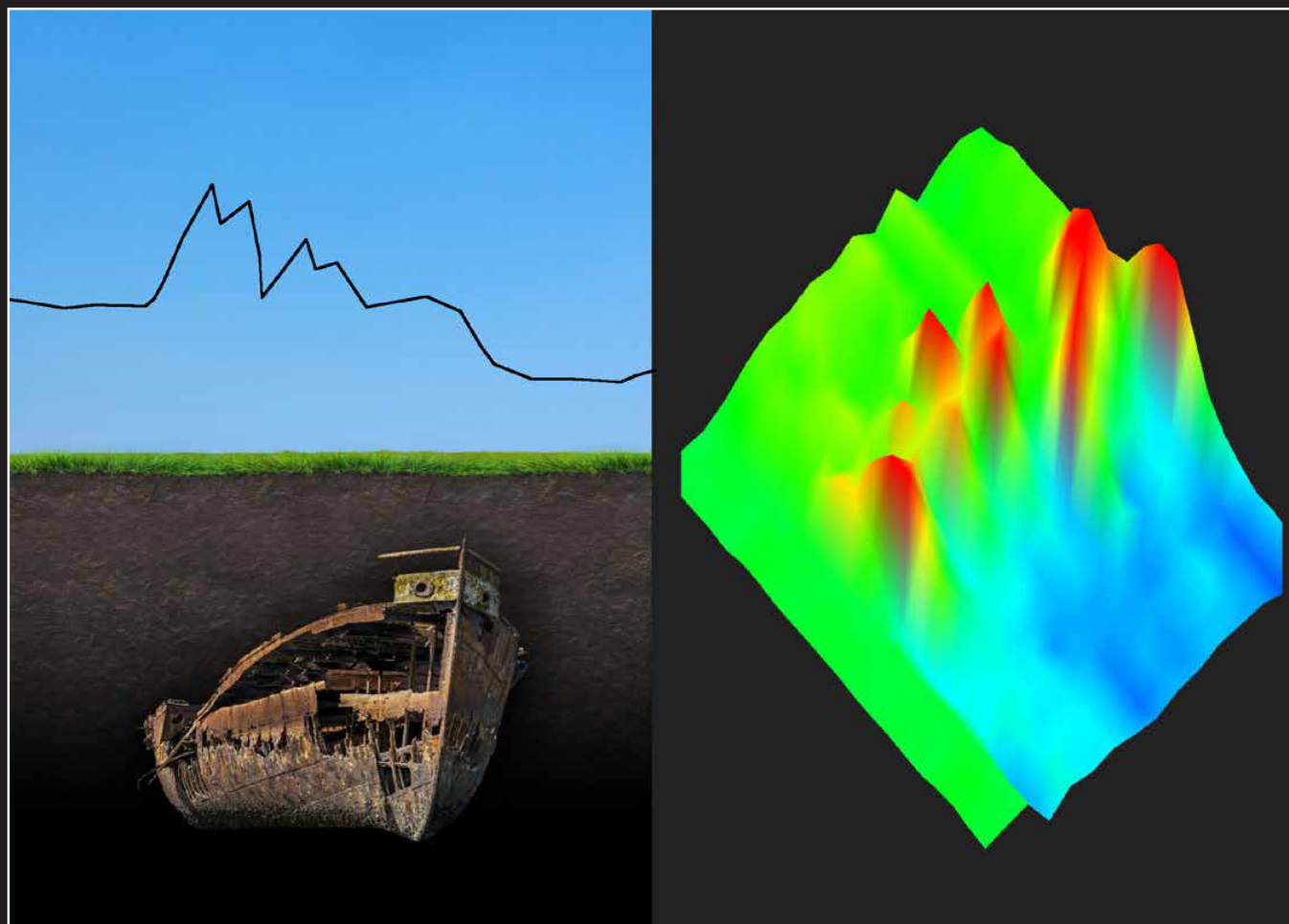

Büyük Metal Kütlesi (ör. Batık Gemi)
Geniş, tamamlanmamış bir tarama alanında açık mavi ile birlikte birden fazla kırmızı tepe — nesne tek bir geçişte tamamen yakalanamayacak kadar büyük. 2D çizgi, büyük miktarda ferromanyetik malzemeye işaret eden, ardından sürekli bir negatif sinyal izleyen tekrarlanan pozitif tepeler gösterir. Bu tür batıklar altın da dahil olmak üzere başka malzemeleri de gizleyebilir — tüm resmi elde etmek için çevresindeki alanı daha büyük bir ölçekte tarayın.
2. Dünya Savaşı Tüfeği
Çift tepeli bir 2D sinyale sahip kırmızı, uzun bir tarama şekli; zeminde yatan tüfek boyutunda bir nesneyle eşleşiyor. Derinlik tahmini özelliğine sahip TreasureHunter3D dedektörleri, sinyal verilerini yapılandırdığınız toprak tipiyle birlikte kullanarak bu taramadan nesnenin derinliğini tahmin edebilir — toprak bileşimi bölgeden bölgeye değiştiğinden sonucu bir yaklaşım olarak değerlendirin.
AR Kamera Modu Örnekleri
GoldenEye Plus'ta, Profesyonel 3D tarama modu aynı renk ve şekil verilerini doğrudan canlı kamera görünümüne bindirir.

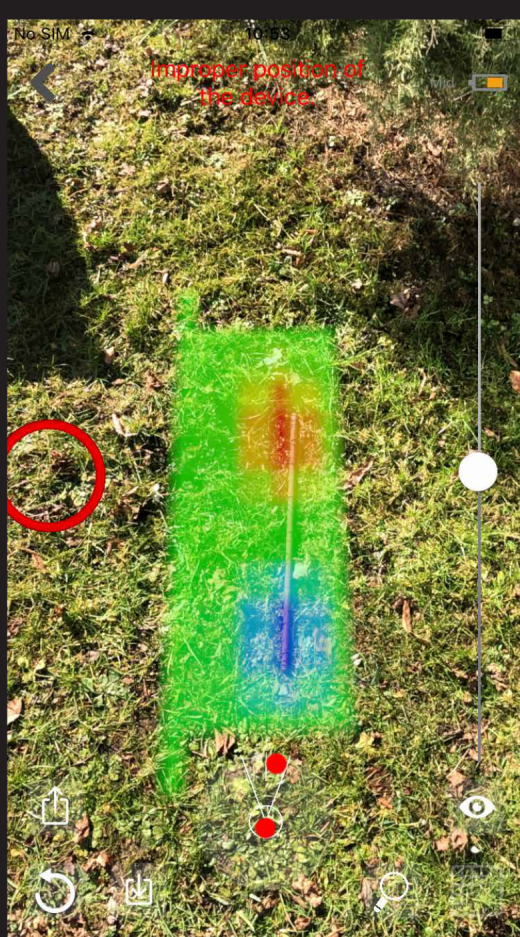

Çelik (Demir) Çubuk
Sinyal, demir için tipik olan kırmızıdan maviye gider (bir sinüs dalgası). Tarama ayrıca dar, doğrusal bir şekil gösterir — bu da zeminin altında yatan çubuk şeklinde bir nesneyle tutarlıdır.

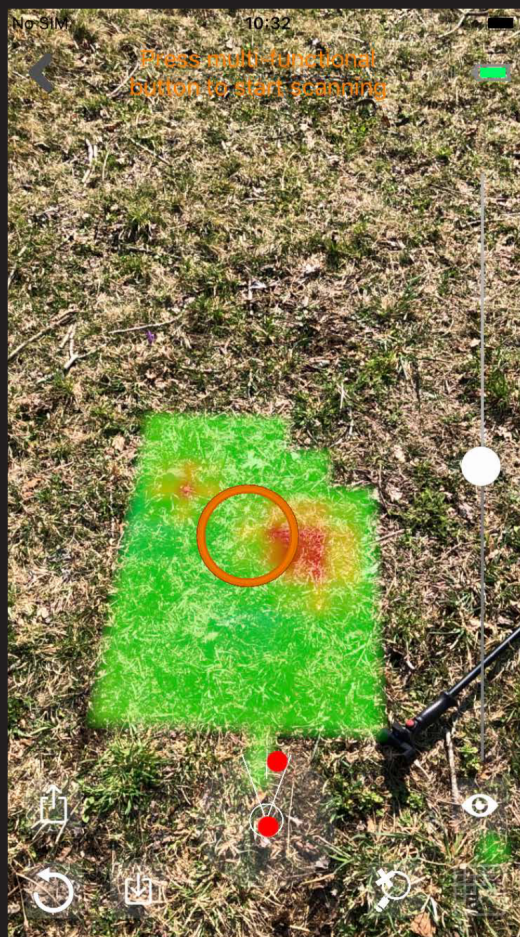

Gömülü El Bombası
Kırmızı, dairesel bir sinyal — el bombalarının yapıldığı demir bileşimiyle tutarlı ferromanyetik bir malzeme. Dairesel şekil, nesnenin muhtemel formuna dair güçlü bir ipucudur.
Mühimmat benzeri herhangi bir sinyalde olduğu gibi kazmayın. Konumu işaretleyin ve yerel yetkililerle iletişime geçin.
Sonraki Adımlar
- Renk ve Şekilleri Okuma — renk ve sinyal şekli temelleri
- Tarama Sonuçlarını Etkileyen Faktörler — derinlik, boyut, konum ve dönüş
