Lendo Cores e Formas
A discriminação — descobrir que tipo de objeto está enterrado antes de cavar — vem da combinação de duas coisas nos seus dados de varredura: a cor e a forma do sinal. Juntas, elas fornecem uma forte indicação do material do objeto, e até mesmo uma noção aproximada do seu tamanho e profundidade.
Balanceamento no Zero do Solo

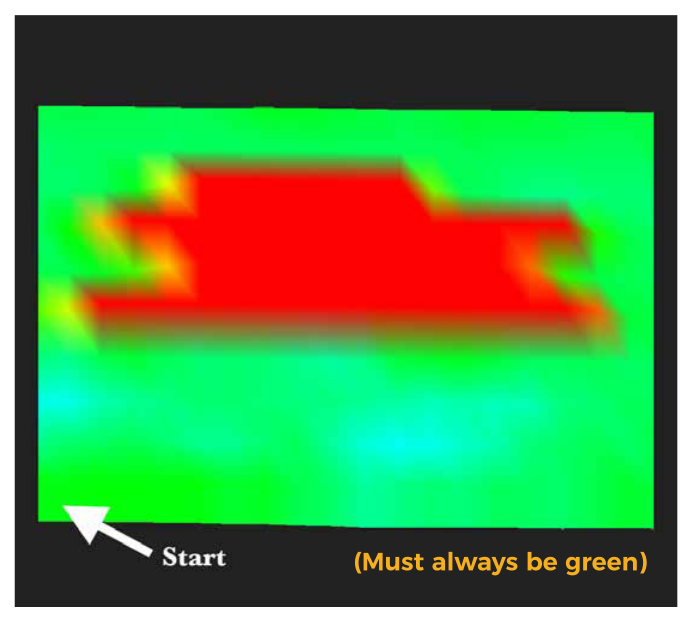

Antes de qualquer varredura, o detector precisa ser balanceado. Pressione o botão do detector sem nenhum objeto metálico por perto — o detector define sua leitura de referência como verde, que representa o zero do solo (nenhum alvo).
Rebalanceie antes de cada varredura. Se houver um objeto metálico perto do detector durante o balanceamento, a linha de base ficará incorreta e toda a varredura apresentará falsos positivos.
Legenda de Cores

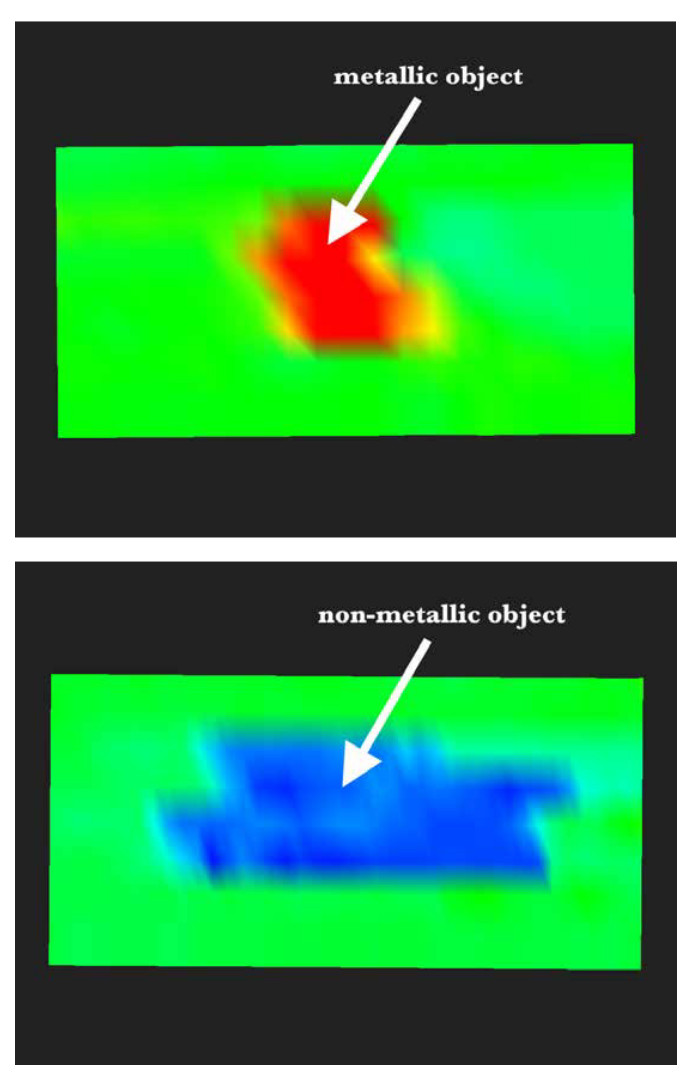

Depois de balanceado, qualquer cor diferente de verde marca um objeto detectado ou uma anomalia do solo:
| Cor | Leitura | Material provável |
|---|---|---|
| Verde | Zero do solo — sem alvo | — |
| Vermelho / Laranja / Amarelo | Sinal positivo | Objeto metálico (ferromagnético ou não ferromagnético) |
| Azul / Azul claro | Sinal negativo | Objeto não metálico ou vazio |
Lendo a Forma do Sinal
A cor sozinha indica positivo ou negativo — a forma indica qual tipo de material. Mude para a Varredura Rápida e observe a linha de sinal 2D em busca de uma das três formas características:

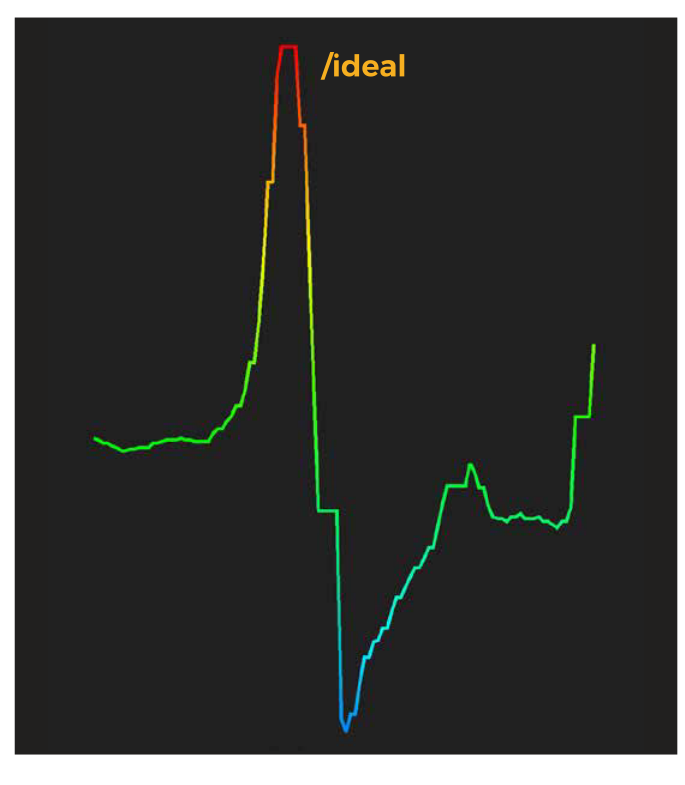

Ferromagnético (ferro, aço)
O sinal vai do vermelho (positivo) diretamente para o azul (negativo) — uma única forma de onda senoidal.

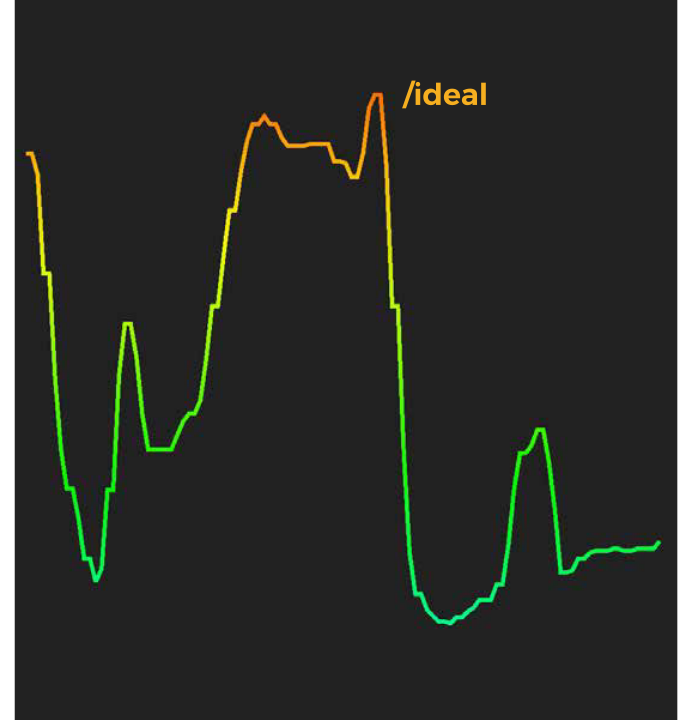

Não ferromagnético (ouro, prata, cobre, latão)
O sinal permanece inteiramente na zona vermelho/laranja/amarelo e mostra uma forma característica de dois picos.

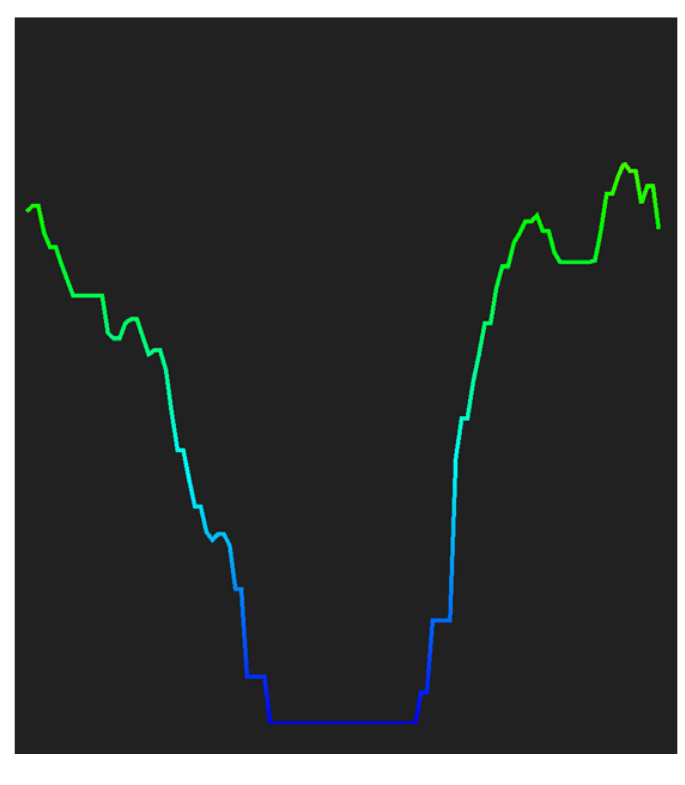

Não metálico (vazios, plástico, pedra)
O sinal é inteiramente negativo, permanecendo na zona azul/azul claro sem nenhum pico positivo.
Referência Rápida
| Material | Faixa de cor | Forma do sinal |
|---|---|---|
| Ferromagnético | Vermelho → Azul | Onda senoidal única (positivo para negativo) |
| Não ferromagnético | Apenas vermelho / laranja / amarelo | Dois picos |
| Não metálico / vazio | Apenas azul / azul claro | Única depressão negativa |
Estas são formas ideais registradas em condições controladas. Na prática, o tipo de solo, a mineralização e o número de objetos no mesmo local podem distorcer o sinal — veja Fatores Que Afetam os Resultados da Varredura para saber o que esperar e como compensar.
