Contoh Interpretasi Pemindaian 3D
Contoh-contoh nyata ini menerapkan prinsip warna dan bentuk, bersama dengan faktor yang memengaruhi hasil, pada data Pemindaian Tanah 3D yang sesungguhnya. Setiap contoh memasangkan objek terpendam dengan hasil pemindaian aktualnya sehingga Anda dapat belajar mengenali pola tersebut dalam pemindaian Anda sendiri.
Contoh-contoh ini adalah panduan, bukan jaminan. Selalu periksa silang warna, bentuk sinyal, ukuran pemindaian, dan konteks dunia nyata sebelum memutuskan apa yang akan digali.
Referensi Cepat
| Objek | Warna | Bentuk sinyal | Kemungkinan material |
|---|---|---|---|
| Peti harta karun | Merah, bentuk persegi | Gelombang sinus (biru → merah) | Feromagnetik |
| Terowongan / gua | Biru, area luas | Penurunan negatif | Non-logam (rongga) |
| Vas berisi koin | Merah, bulat | Sebagian besar positif, puncak kecil | Non-feromagnetik |
| Bom PD II | Merah dan biru muda | Gelombang sinus | Feromagnetik |
| Deposit emas | Merah, area kecil | Dua puncak | Non-feromagnetik |
| Pipa plastik | Biru, garis lurus panjang | Lekukan negatif kecil | Non-logam |
| Meteorit | Merah kuat, bulat | Positif bulat, tanpa puncak | Senyawa feromagnetik padat |
| Batu permata / mineral | Biru, kantong kecil | Negatif, kekuatan bervariasi | Non-logam |
| Bangkai kapal / logam masif | Merah dan biru muda, area luas | Puncak positif + negatif berkelanjutan | Feromagnetik |
| Senapan PD II | Merah, bentuk memanjang | Dua puncak | Non-feromagnetik / campuran |

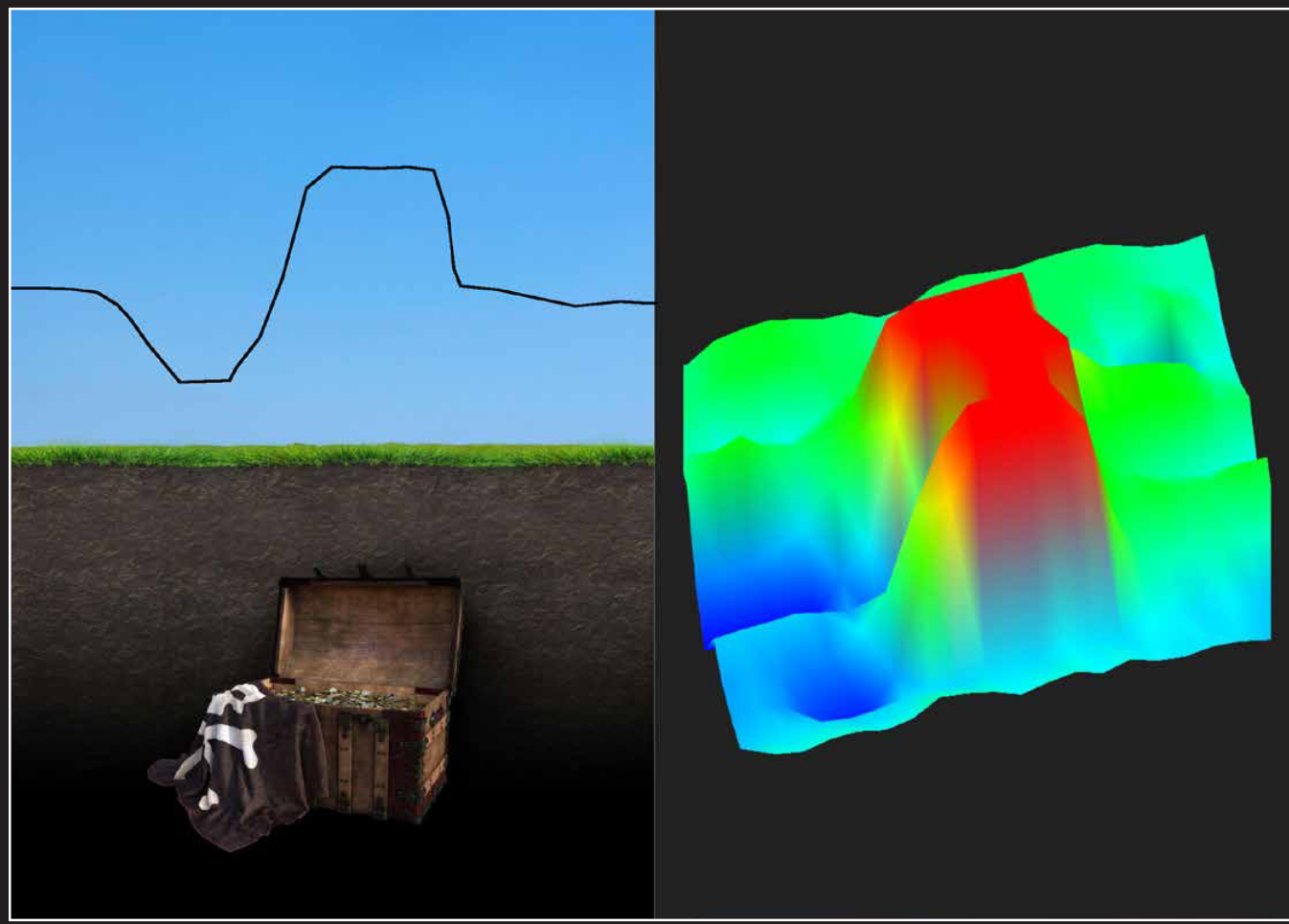

Peti Harta Karun
Sinyal merah berbentuk persegi dengan sedikit biru di sekelilingnya. Garis sinyal 2D menunjukkan gelombang sinus dari biru ke merah, menandakan objek feromagnetik (bagian logam dan engsel peti). Bentuk persegi dan ukuran pemindaian yang besar konsisten dengan objek seukuran peti.

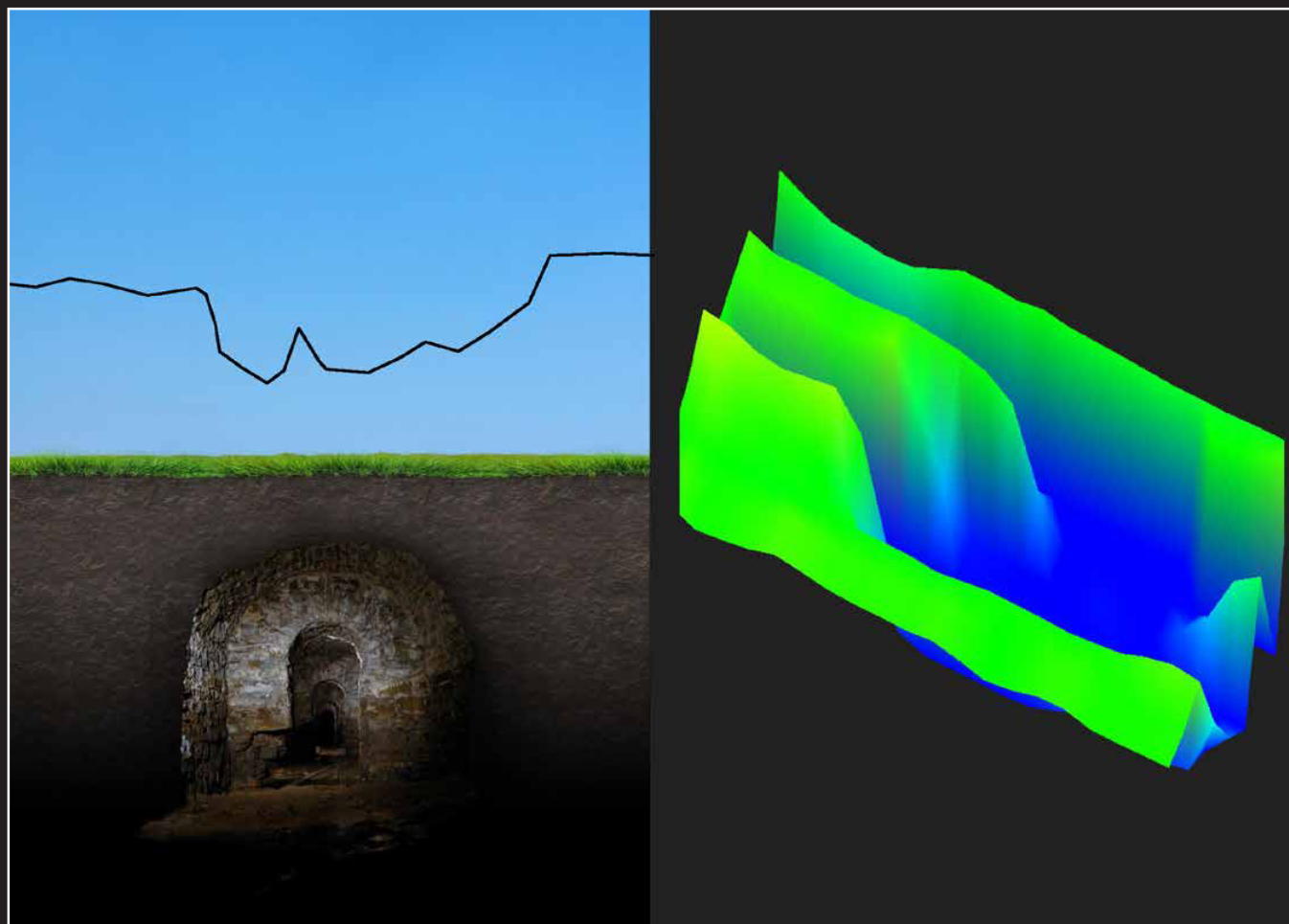

Terowongan atau Gua
Area luas berwarna biru dengan penurunan negatif besar pada garis sinyal 2D — tidak ada objek logam yang terdeteksi, hanya rongga non-logam yang besar. Ukuran area yang dipindai menunjukkan gua atau terowongan, bukan sekadar kantong udara kecil.

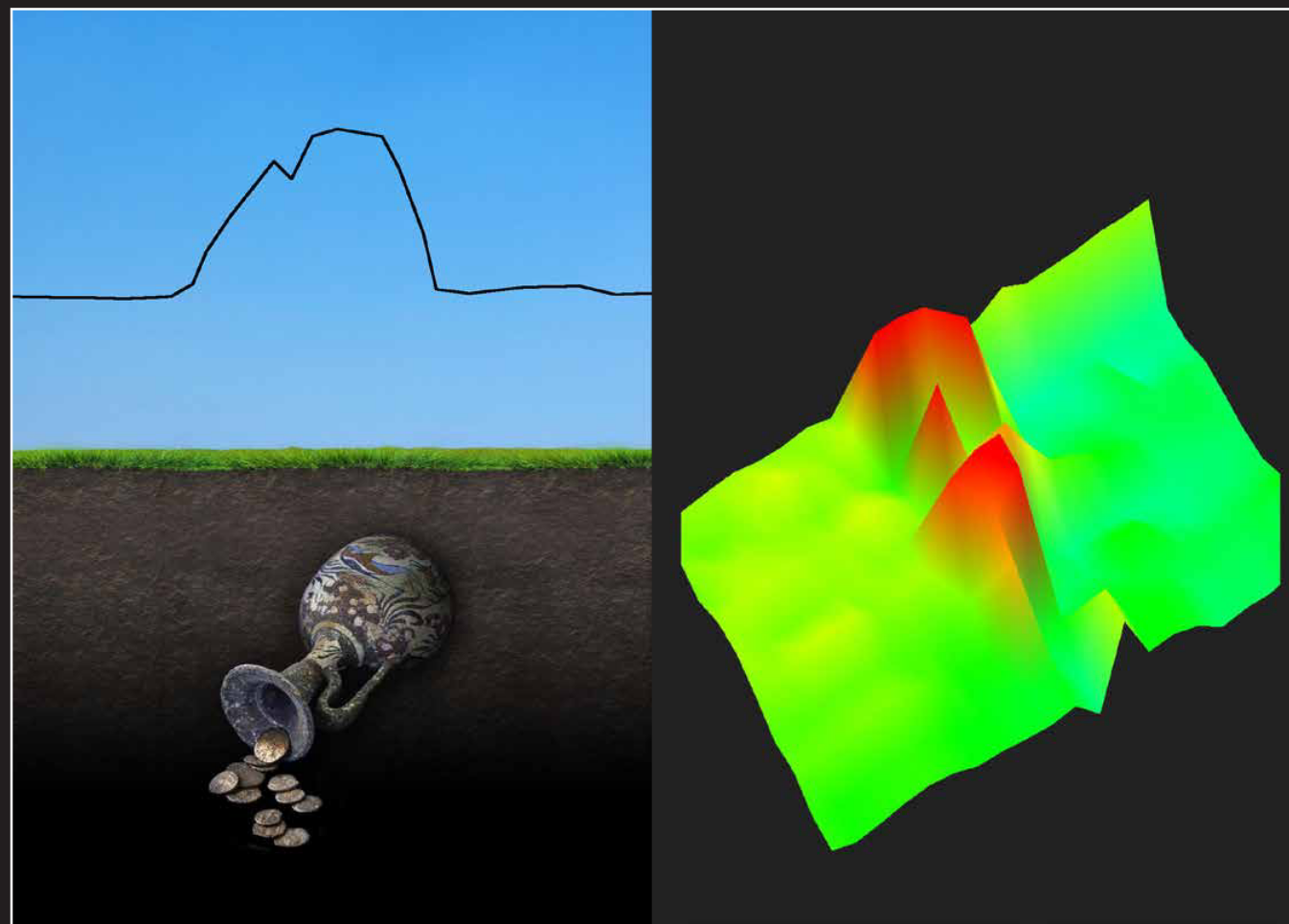

Vas Berisi Koin
Bentuk pemindaian merah dan bulat. Garis 2D sebagian besar positif dengan puncak kecil di tengah — tanda non-feromagnetik. Bentuk bulat dan ukuran keseluruhan yang lebih kecil menunjukkan objek bulat kecil seperti vas, kemungkinan dengan koin di dekatnya.

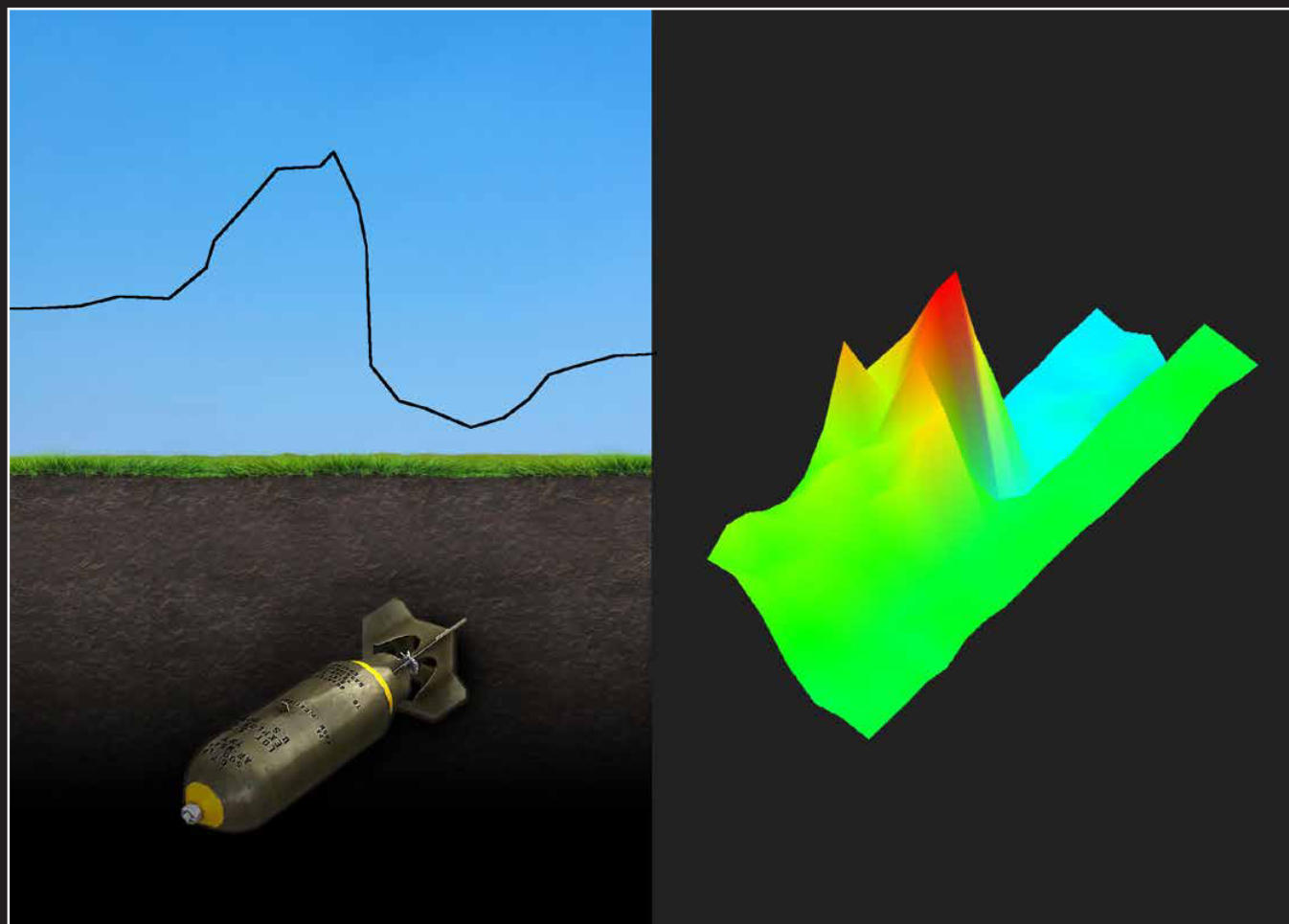

Bom PD II
Warna merah dan biru muda dengan sinyal 2D berbentuk gelombang sinus — tanda feromagnetik (besi). Bentuk pemindaian yang memanjang dan bulat serta ukuran sedang konsisten dengan amunisi yang belum meledak.
Jika suatu pemindaian menyerupai amunisi, jangan menggali. Berhenti, tandai lokasinya, dan hubungi pihak berwenang setempat atau unit penjinak bom.

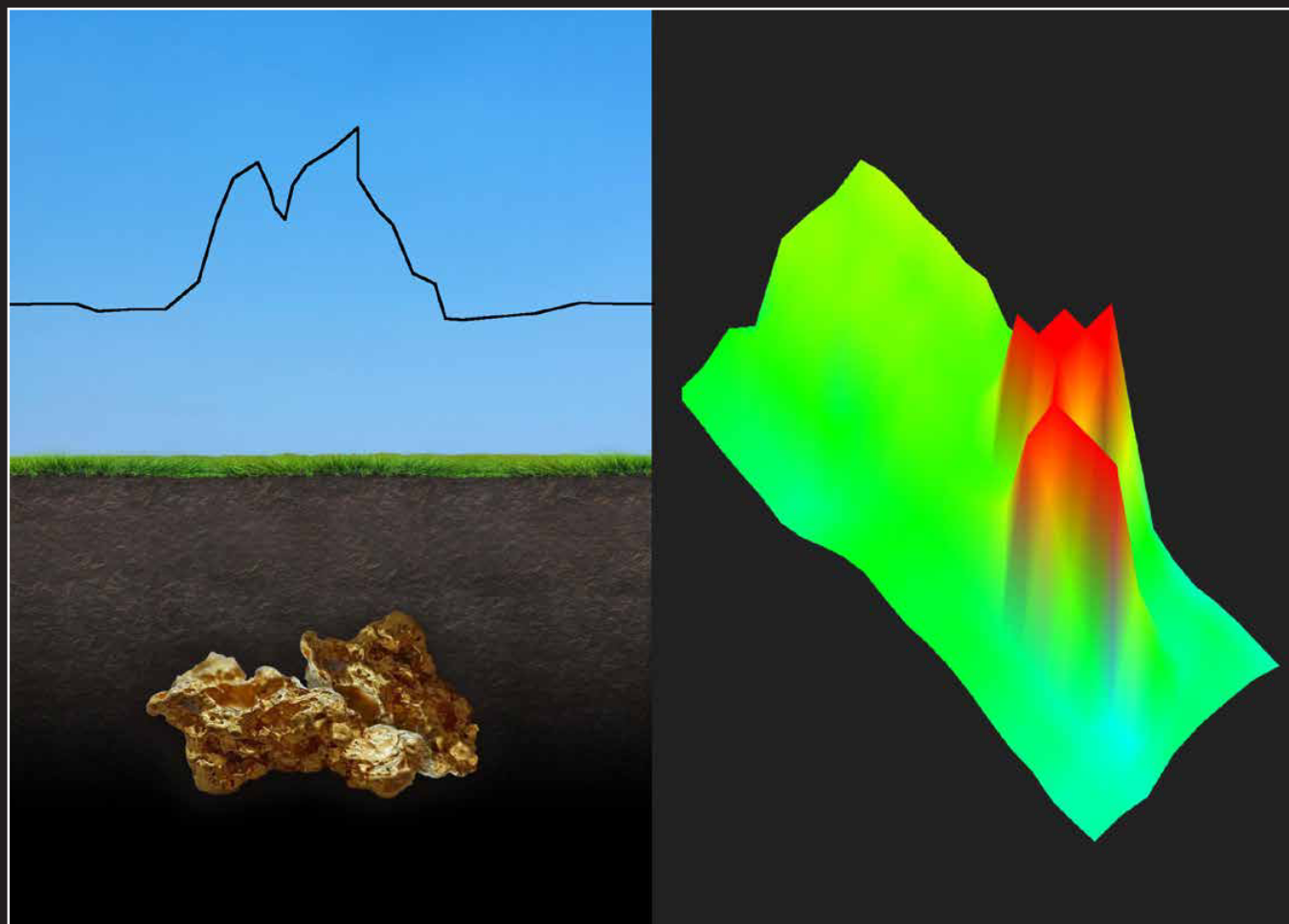

Deposit Emas
Merah, dengan sinyal 2D dua puncak — tanda non-feromagnetik yang khas untuk emas alami. Area yang dipindai lebih kecil dibandingkan objek terpendam dengan kekuatan sinyal serupa, yang konsisten dengan bongkahan atau deposit emas dibandingkan objek buatan. Urat emas dapat menghasilkan versi yang jauh lebih besar dari pola yang sama ini.

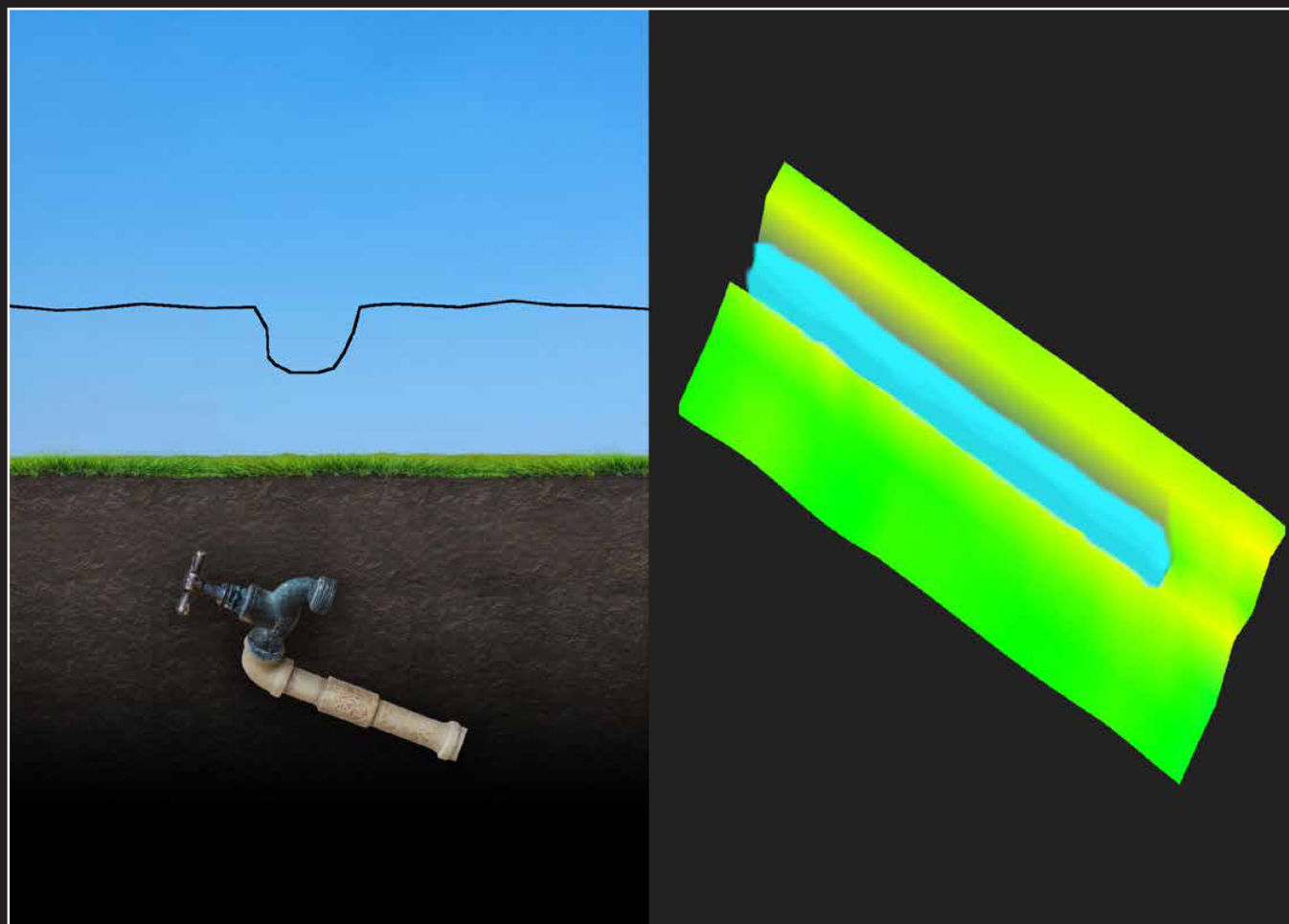

Pipa Plastik
Garis biru yang lurus dan dangkal dengan hanya lekukan kecil pada sinyal 2D — tanda non-logam yang konsisten dengan pipa plastik atau saluran limbah. Memindai area yang lebih luas di sepanjang garis memungkinkan Anda menelusuri panjang penuhnya.

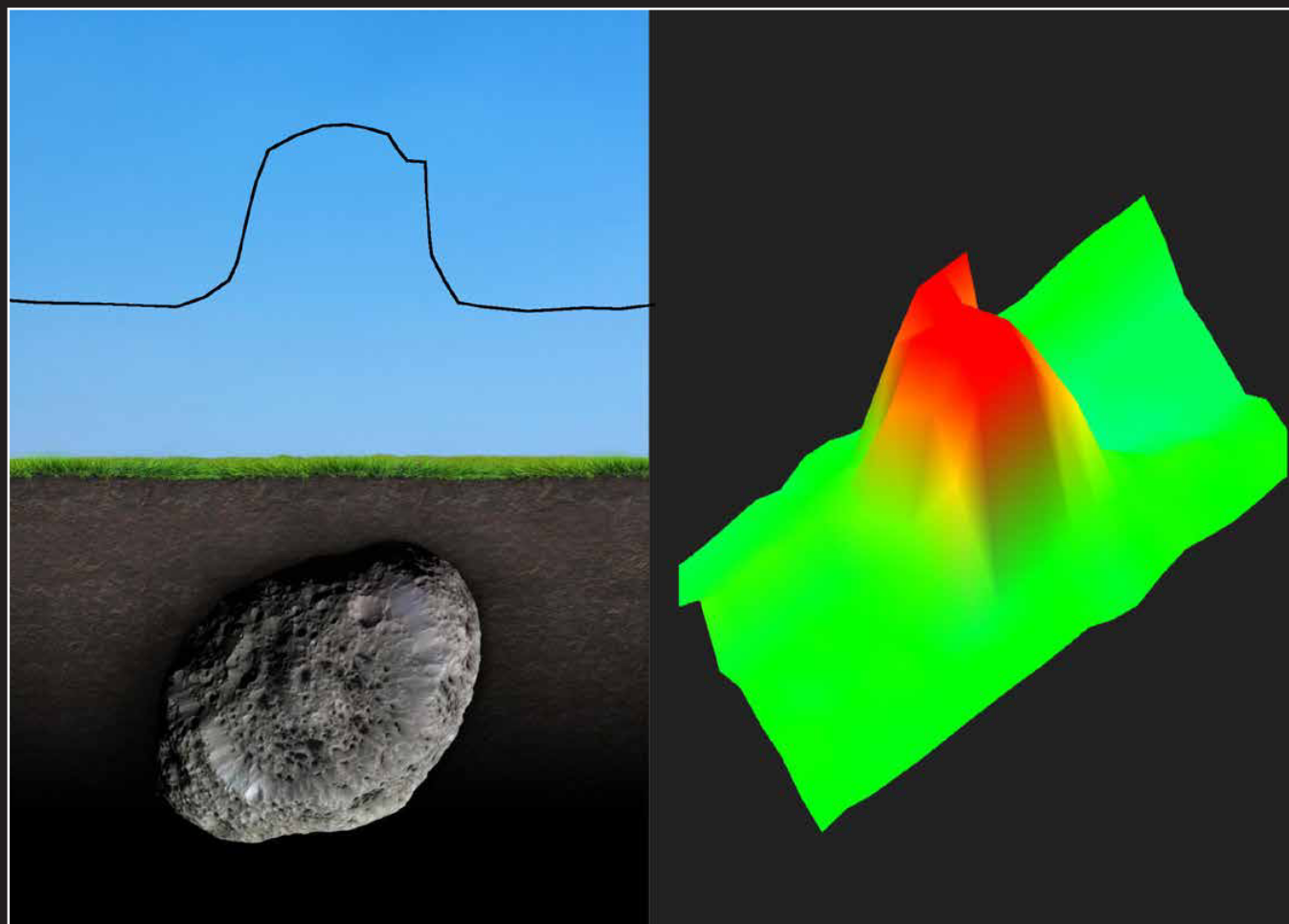

Meteorit
Sinyal merah bulat yang kuat tanpa puncak pada garis 2D — material feromagnetik padat dalam pemindaian berukuran batu yang bulat. Pola ini berguna untuk membedakan meteorit logam dari batu biasa saat memindai area berbatu.

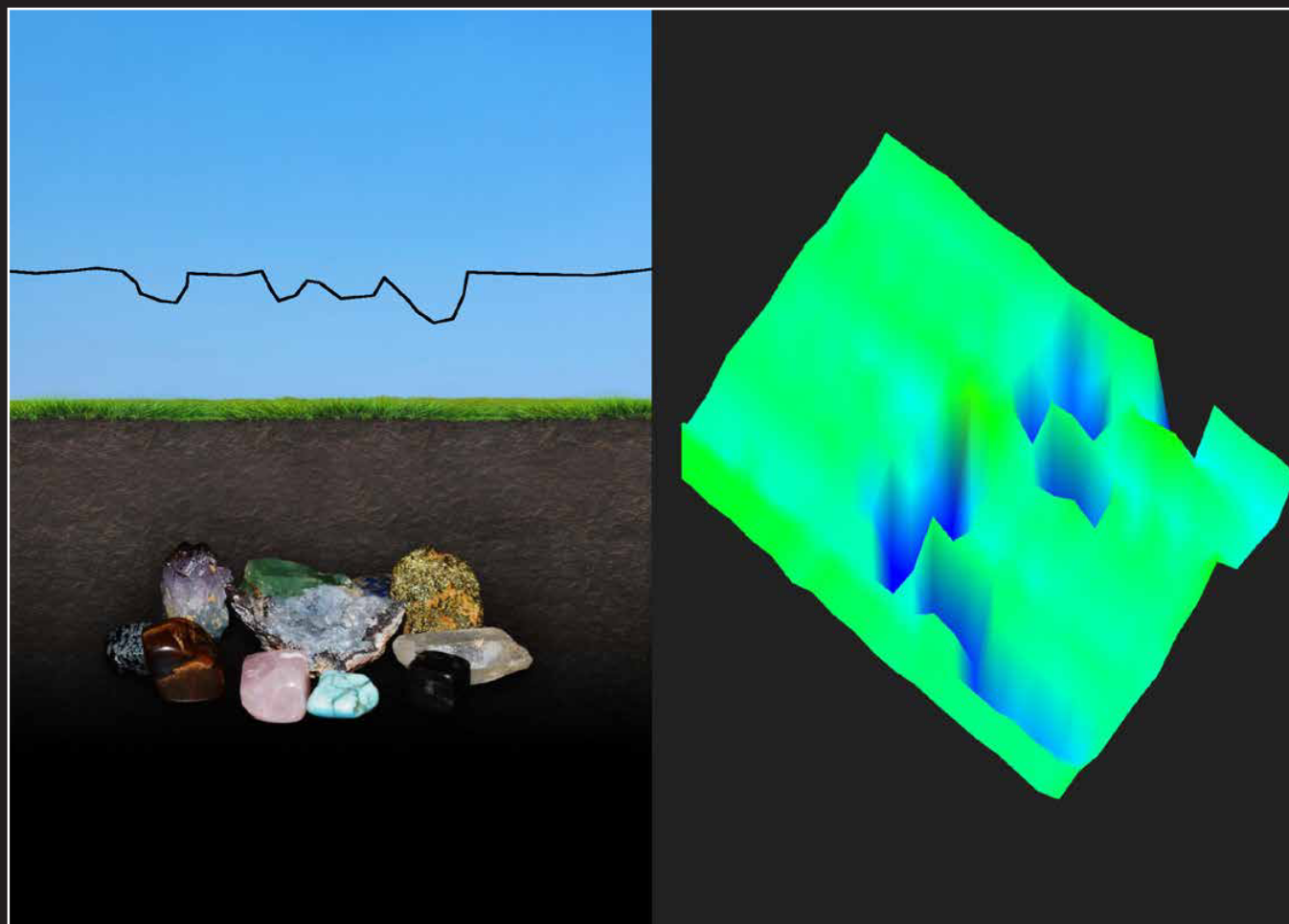

Batu Permata / Deposit Mineral
Kantong biru kecil dengan kekuatan negatif yang bervariasi pada garis 2D — tanda non-logam. Ukuran pemindaian yang kecil dan kantong yang tersebar merupakan ciri khas tanah yang layak diselidiki untuk batu permata atau deposit mineral, bukan satu objek terpendam.

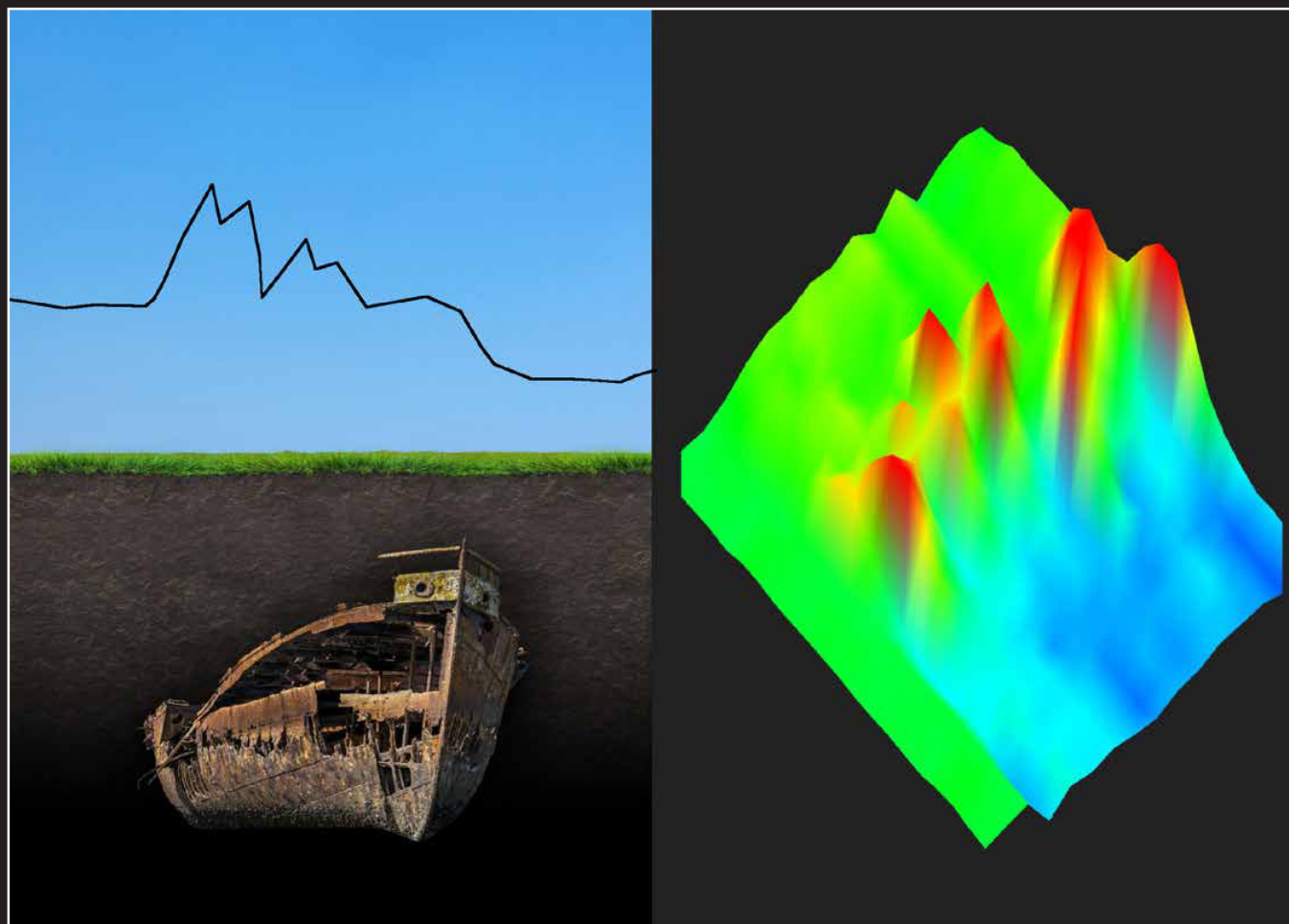

Objek Logam Masif (mis. Bangkai Kapal)
Beberapa puncak merah dengan biru muda di area luas yang belum selesai dipindai — objek terlalu besar untuk ditangkap sepenuhnya dalam satu lintasan. Garis 2D menunjukkan puncak positif berulang diikuti sinyal negatif berkelanjutan, menandakan sejumlah besar material feromagnetik. Bangkai kapal seperti ini juga dapat menyembunyikan material lain, termasuk emas — pindai area sekitarnya pada skala yang lebih besar untuk mendapatkan gambaran lengkap.

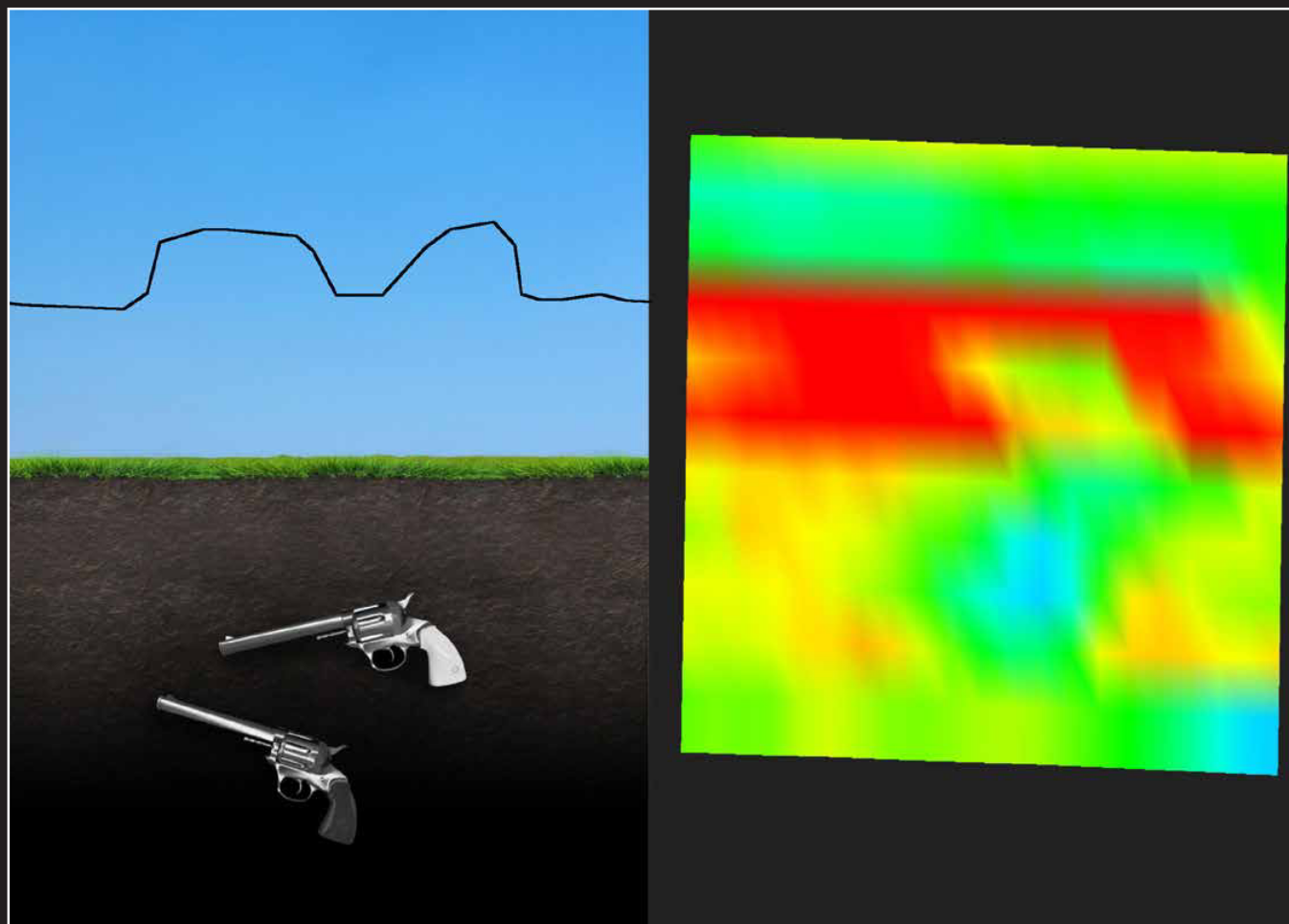

Senapan PD II
Bentuk pemindaian merah memanjang dengan sinyal 2D dua puncak, sesuai dengan objek seukuran senapan yang tergeletak di tanah. Detektor TreasureHunter3D dengan fitur indikator kedalaman dapat memperkirakan kedalaman objek dari pemindaian ini, menggunakan data sinyal bersama dengan jenis tanah yang telah Anda konfigurasi — anggap hasilnya sebagai perkiraan, karena komposisi tanah bervariasi di setiap lokasi.
Contoh Mode Kamera AR
Pada GoldenEye Plus, mode pemindaian 3D Professional menampilkan data warna dan bentuk yang sama langsung di atas tampilan kamera langsung.

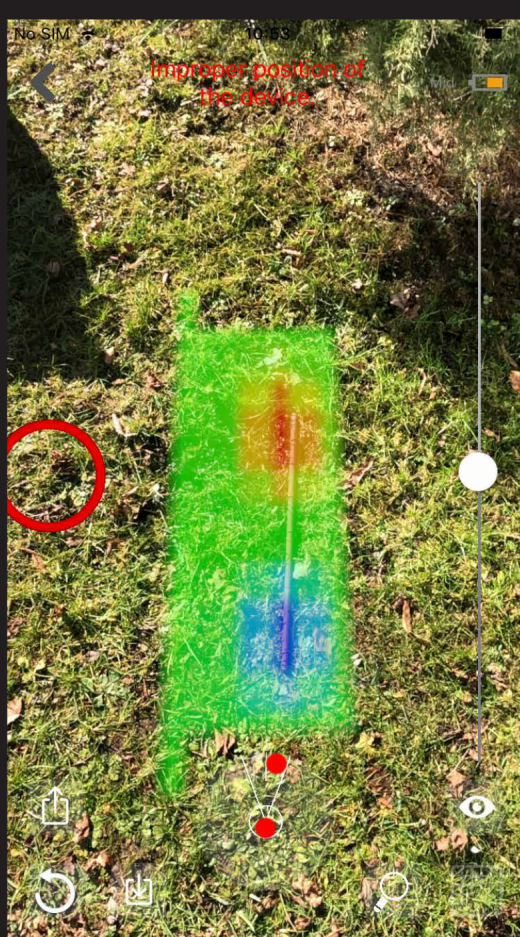

Batang Baja (Besi)
Sinyal bergerak dari merah ke biru (gelombang sinus), khas untuk besi. Pemindaian juga menampilkan bentuk sempit dan linear — konsisten dengan objek berbentuk batang yang terbaring di dalam tanah di bawahnya.

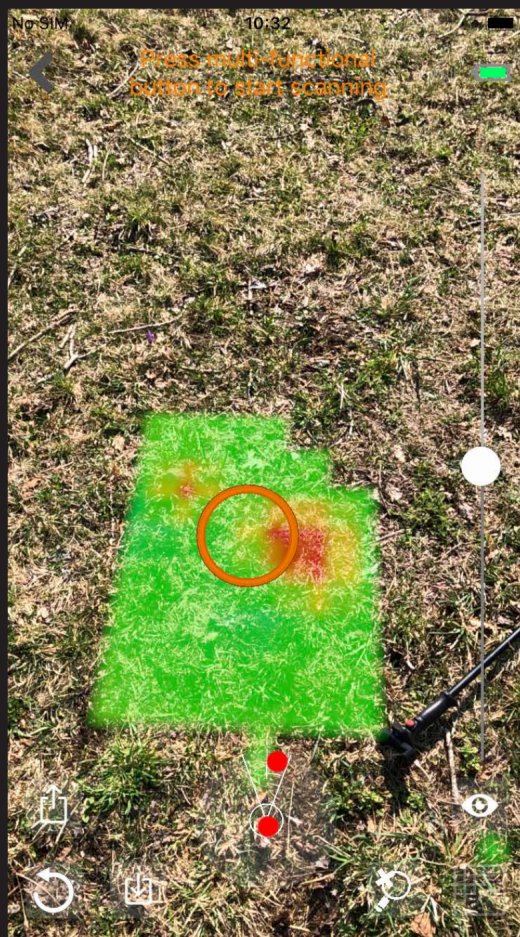

Granat Terpendam
Sinyal merah, melingkar — material feromagnetik yang konsisten dengan senyawa besi bahan pembuatan granat. Bentuk melingkar merupakan petunjuk kuat mengenai bentuk objek yang mungkin.
Seperti sinyal menyerupai amunisi lainnya, jangan menggali. Tandai lokasinya dan hubungi pihak berwenang setempat.
