Exemples d'Interprétation de Scan 3D
Ces exemples concrets appliquent les principes de couleur et de forme, ainsi que les facteurs affectant les résultats, à de véritables données de Scan 3D du sol. Chacun associe un objet enfoui à son résultat de scan réel, afin que vous appreniez à reconnaître le motif dans vos propres scans.
Ces exemples sont un guide, pas une garantie. Vérifiez toujours la couleur, la forme du signal, la taille du scan et le contexte réel avant de décider quoi creuser.
Référence Rapide
| Objet | Couleur | Forme du signal | Matériau probable |
|---|---|---|---|
| Coffre au trésor | Rouge, forme carrée | Onde sinusoïdale (bleu → rouge) | Ferromagnétique |
| Tunnel / grotte | Bleu, grande zone | Forte baisse négative | Non métallique (vide) |
| Vase avec pièces | Rouge, arrondi | Majoritairement positif, petit pic | Non ferromagnétique |
| Munition de la Seconde Guerre mondiale | Rouge et bleu clair | Onde sinusoïdale | Ferromagnétique |
| Gisement d'or | Rouge, petite zone | Deux pics | Non ferromagnétique |
| Canalisation en plastique | Bleu, longue ligne droite | Petit creux négatif | Non métallique |
| Météorite | Rouge fort, arrondi | Positif arrondi, sans pics | Composé ferromagnétique dense |
| Pierres précieuses / minéraux | Bleu, petites poches | Négatif, intensité variable | Non métallique |
| Épave / masse métallique | Rouge et bleu clair, grande zone | Pics positifs + négatif soutenu | Ferromagnétique |
| Fusil de la Seconde Guerre mondiale | Rouge, forme allongée | Deux pics | Non ferromagnétique / mixte |

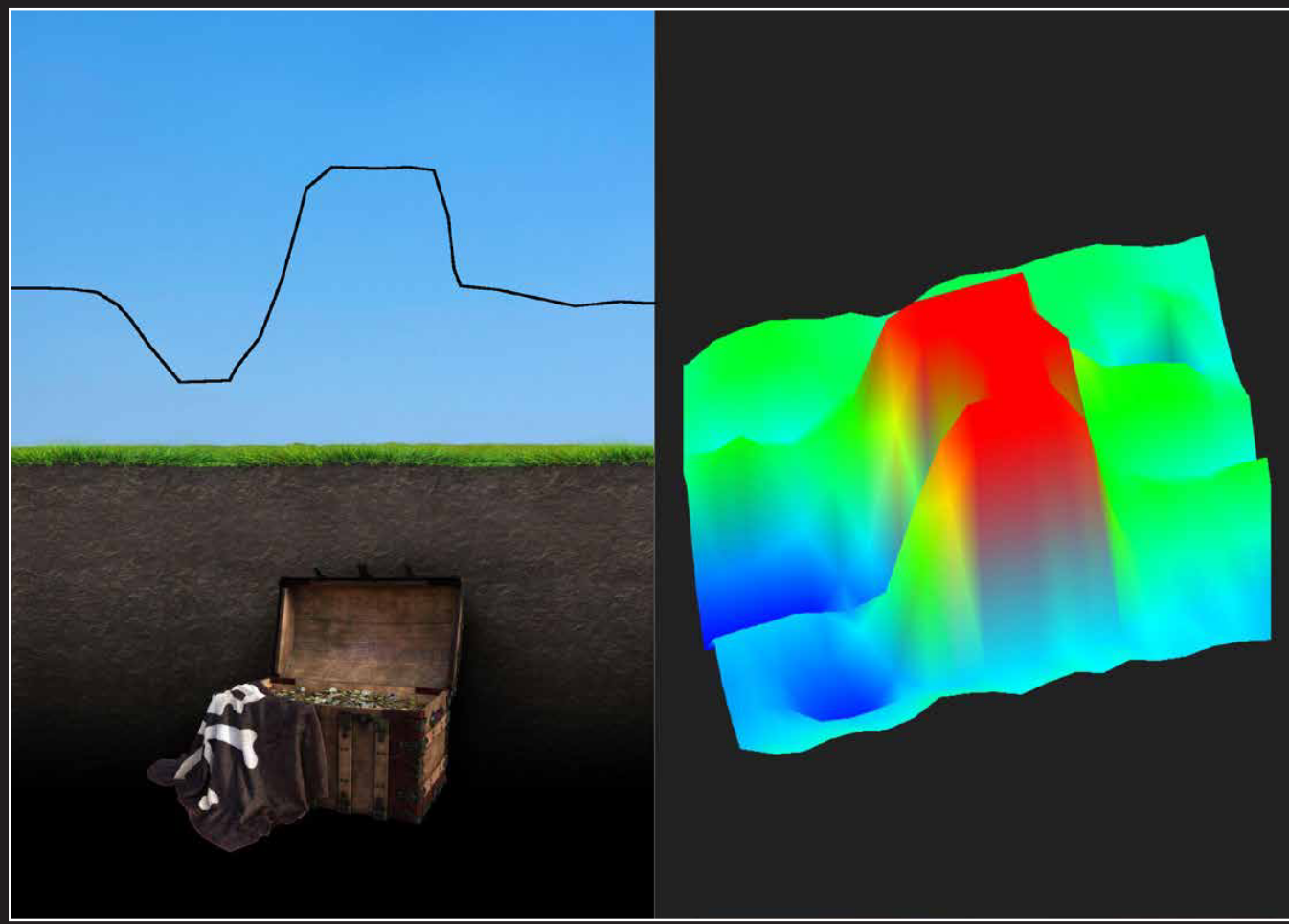

Coffre au Trésor
Un signal rouge carré avec un peu de bleu autour. La ligne de signal 2D montre une onde sinusoïdale du bleu au rouge, indiquant un objet ferromagnétique (les ferrures et charnières métalliques du coffre). La forme carrée et la grande taille du scan correspondent à un objet de la taille d'un coffre.

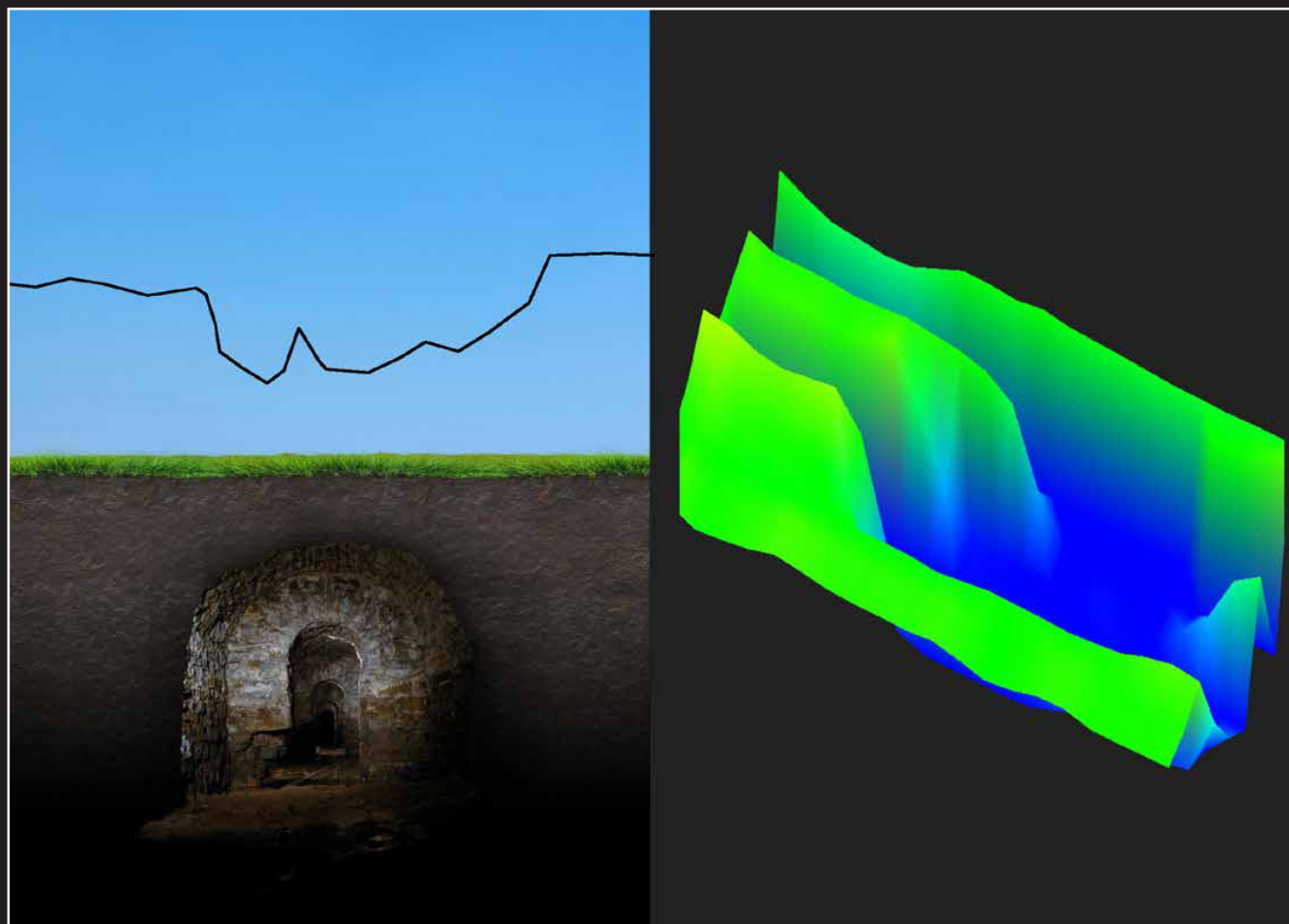

Tunnel ou Grotte
Une grande zone bleue avec une forte baisse négative sur la ligne de signal 2D — aucun objet métallique détecté, seulement un grand vide non métallique. La taille de la zone scannée suggère une grotte ou un tunnel plutôt qu'une petite poche d'air.

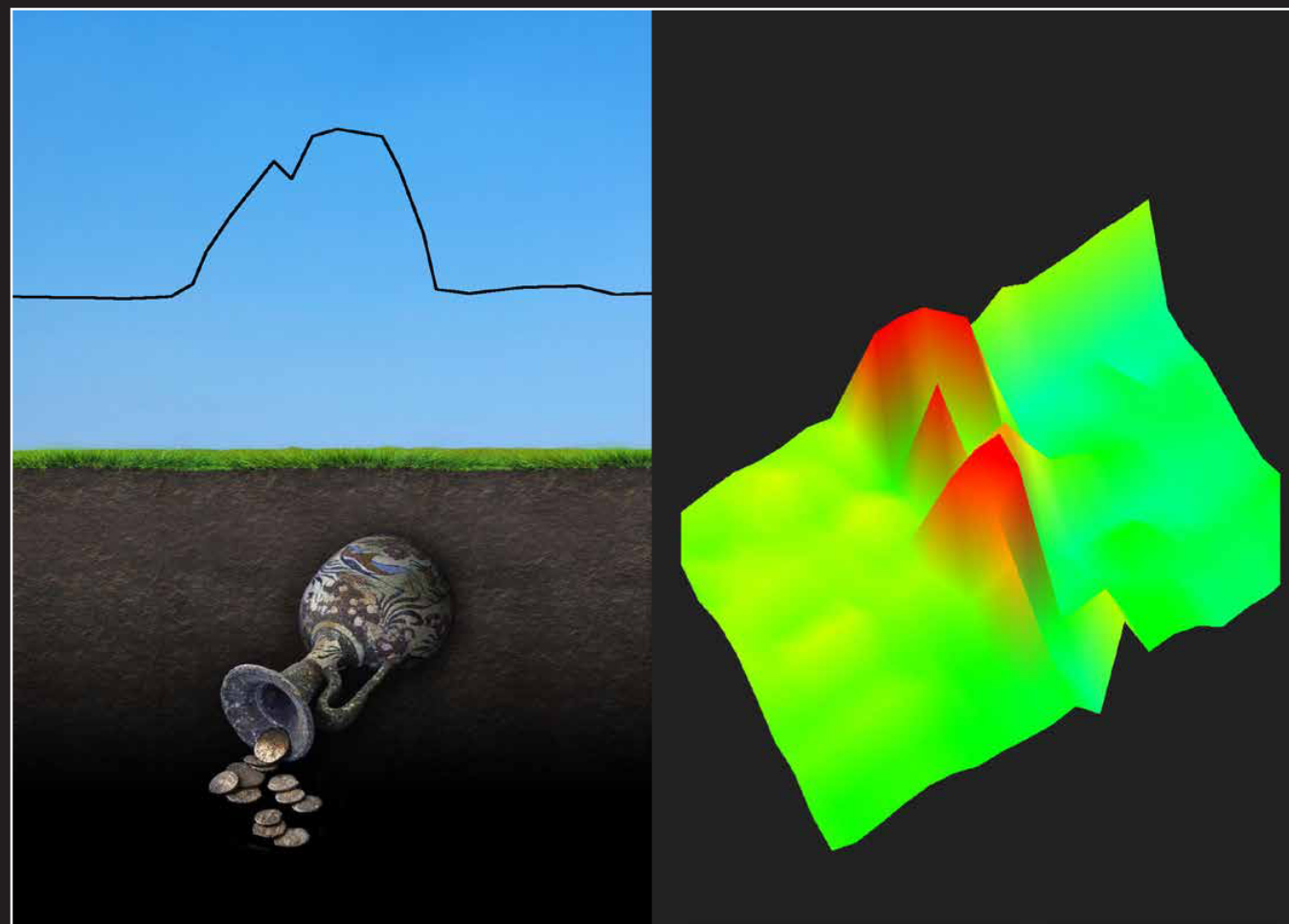

Vase avec Pièces
Une forme de scan rouge et arrondie. La ligne 2D est majoritairement positive avec un petit pic au centre — une signature non ferromagnétique. La forme arrondie et la taille globale plus petite suggèrent un petit objet arrondi tel qu'un vase, éventuellement accompagné de pièces à proximité.

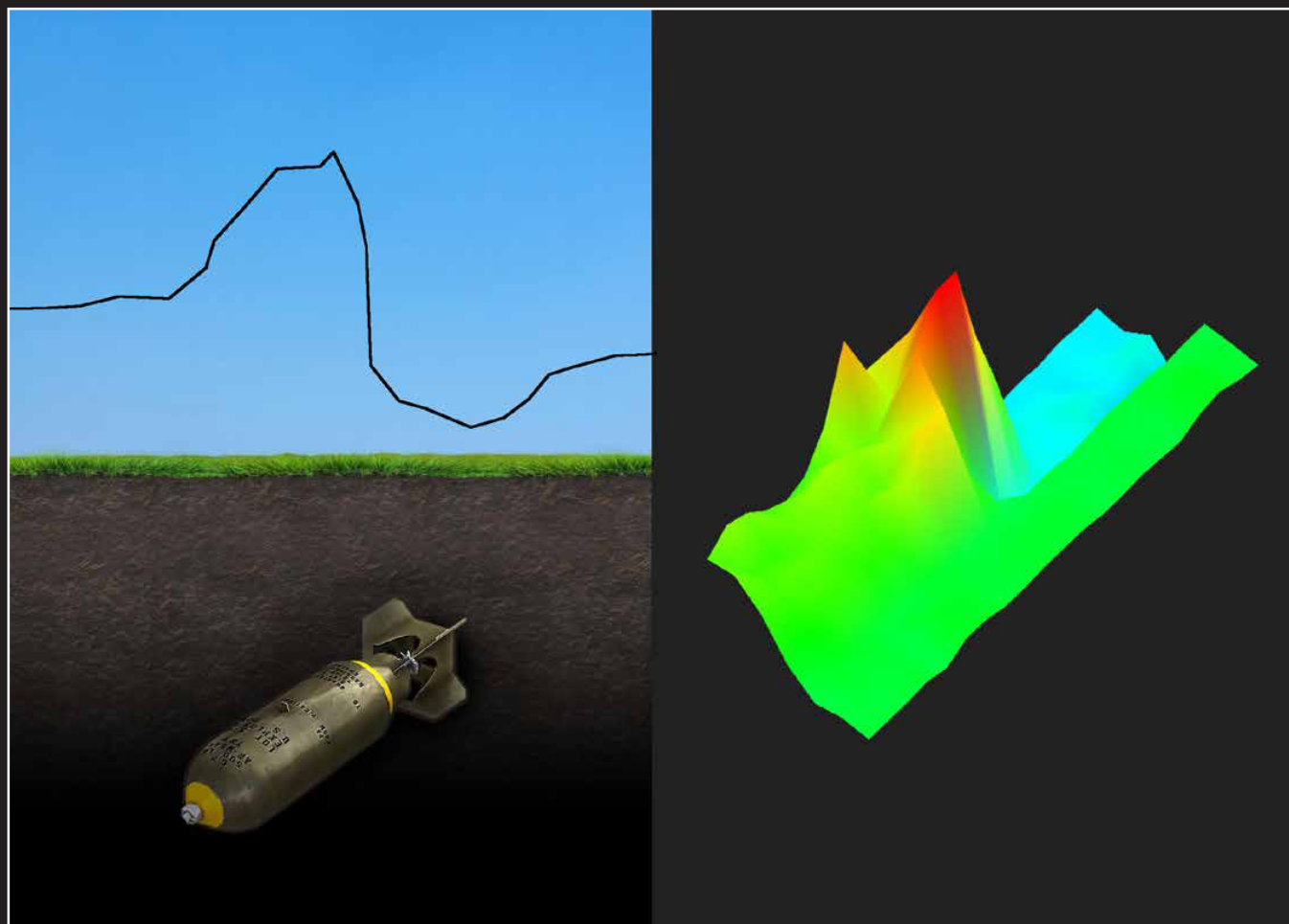

Munition de la Seconde Guerre mondiale
Rouge et bleu clair, avec un signal 2D en onde sinusoïdale — une signature ferromagnétique (fer). La forme de scan allongée et arrondie, ainsi que la taille moyenne, correspondent à une munition non explosée.
Si un scan ressemble à une munition, ne creusez pas. Arrêtez-vous, marquez l'emplacement et contactez les autorités locales ou une unité de déminage.

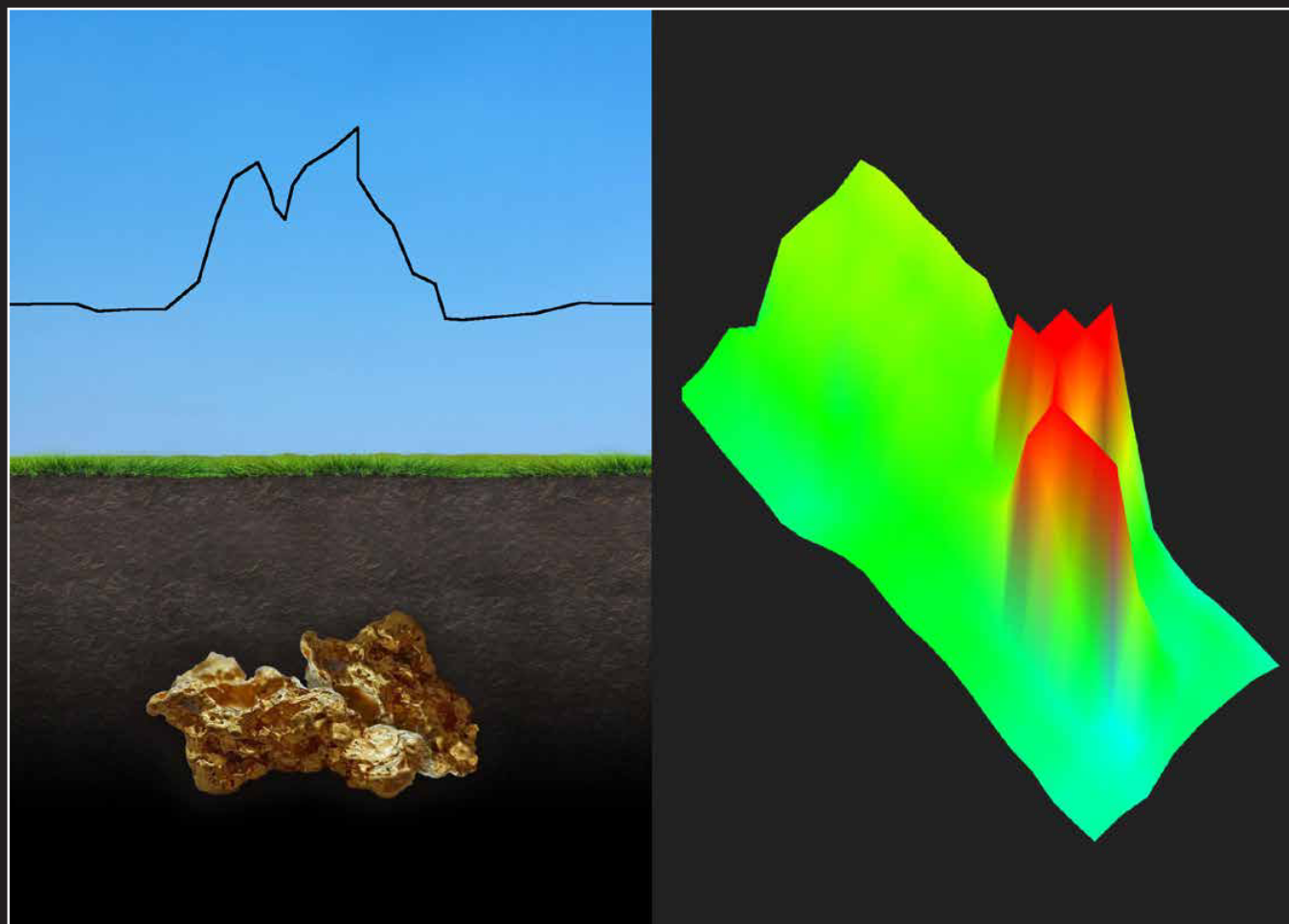

Gisement d'Or
Rouge, avec un signal 2D à deux pics — une signature non ferromagnétique typique de l'or naturel. La zone scannée est plus petite que celle d'un objet enfoui de force de signal similaire, ce qui correspond à une pépite ou un gisement d'or plutôt qu'à un objet manufacturé. Les veines d'or peuvent produire une version beaucoup plus large de ce même motif.

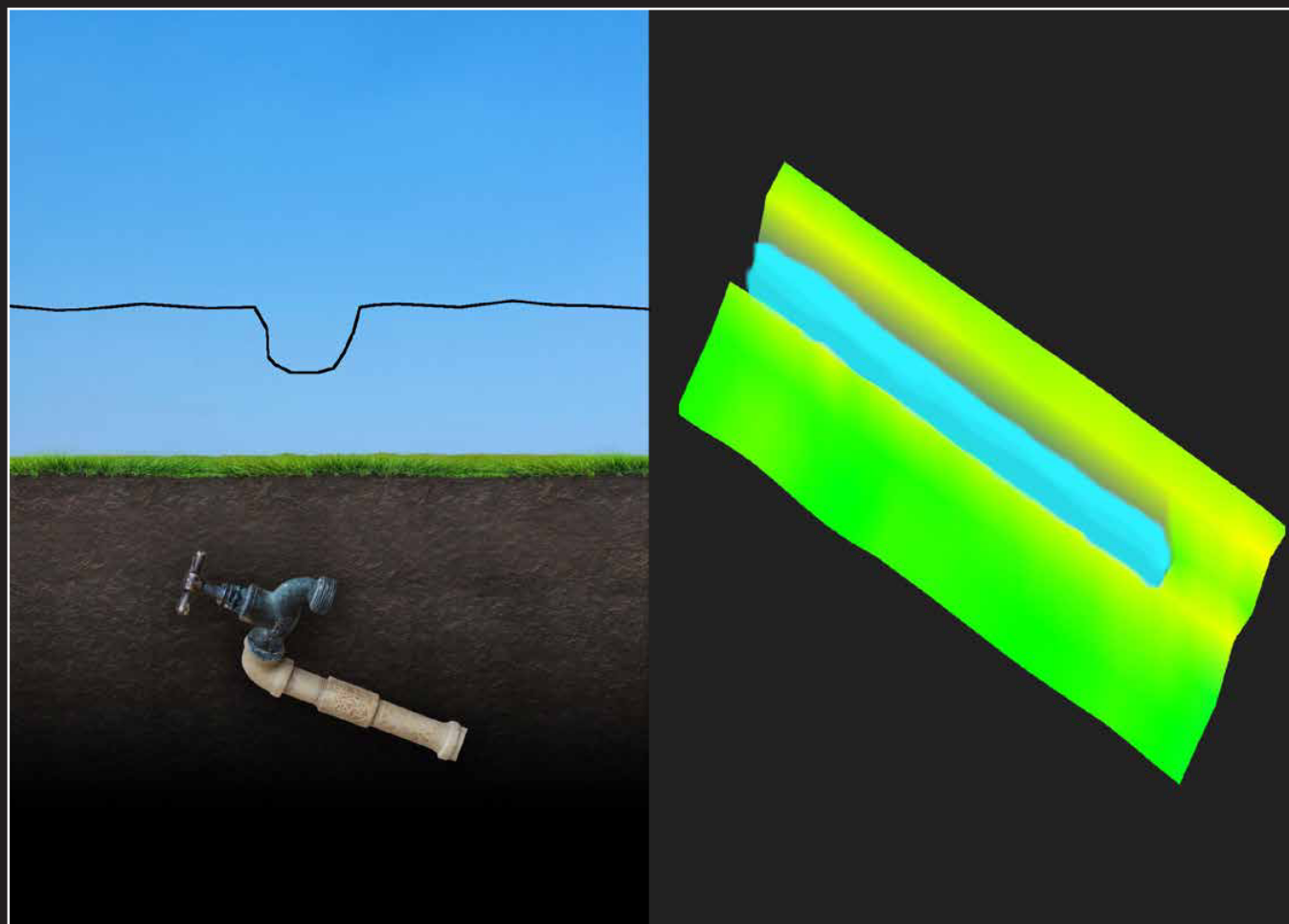

Canalisation en Plastique
Une ligne bleue droite et peu profonde avec seulement un petit creux sur le signal 2D — une signature non métallique correspondant à une canalisation en plastique ou une conduite d'évacuation. Scanner une zone plus large le long de la ligne permet d'en tracer toute la longueur.

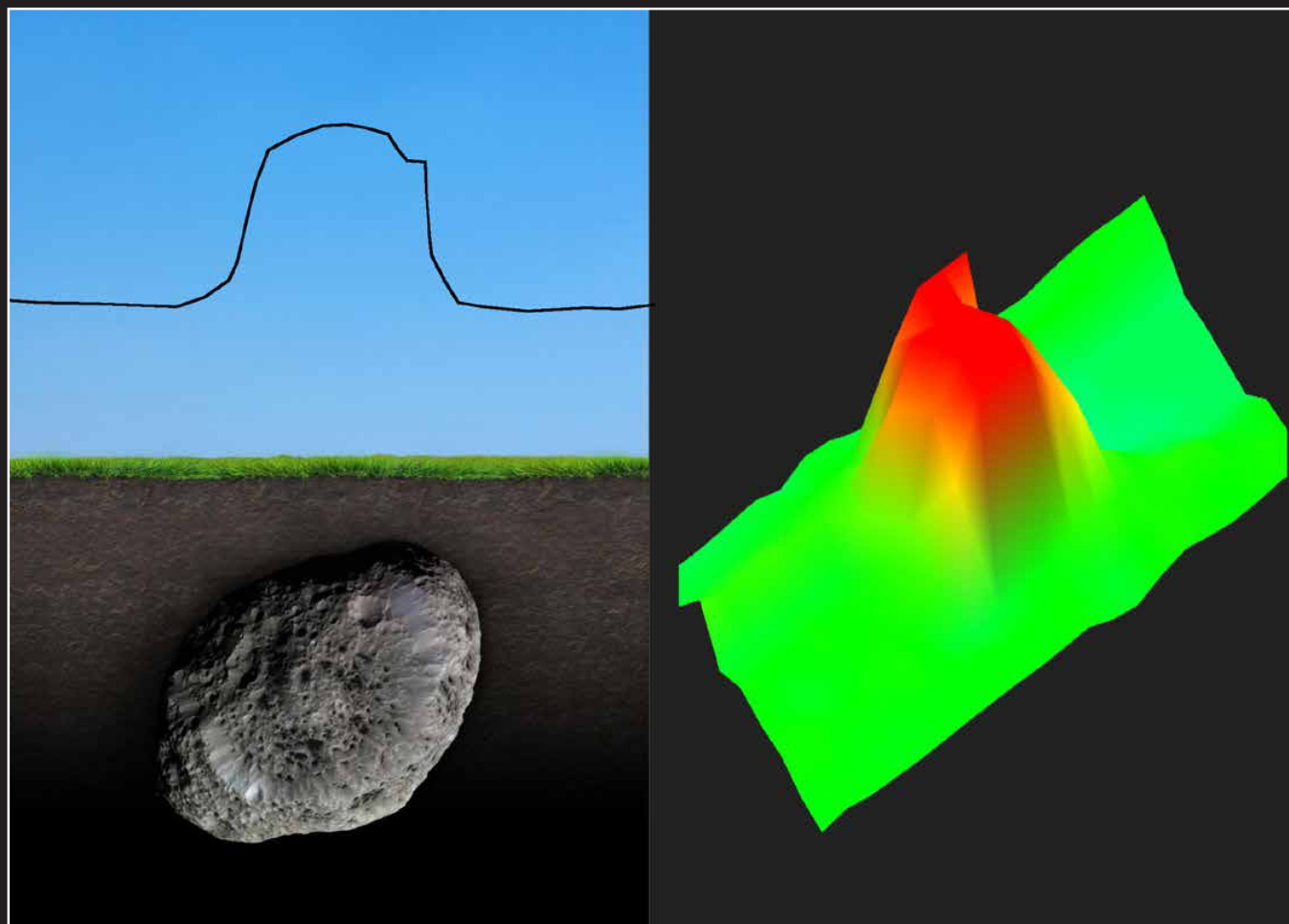

Météorite
Un signal rouge arrondi fort, sans pics sur la ligne 2D — un matériau ferromagnétique dense dans un scan arrondi de la taille d'une roche. Ce motif est un moyen utile de distinguer une météorite métallique d'une roche ordinaire lors du scan d'une zone rocheuse.

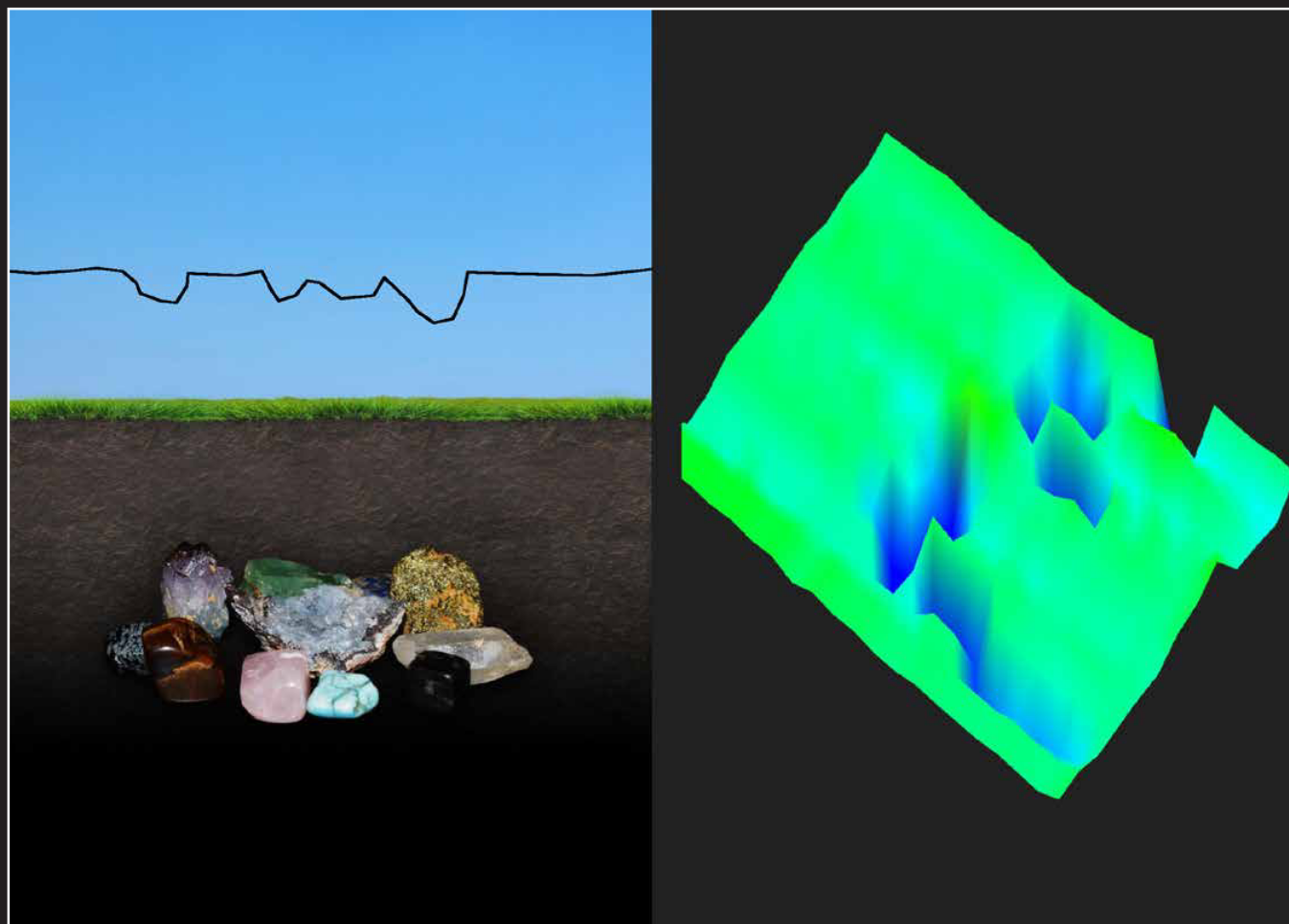

Pierres Précieuses / Gisement de Minéraux
De petites poches bleues avec une intensité négative variable sur la ligne 2D — une signature non métallique. La petite taille du scan et les poches dispersées sont typiques d'un terrain qui mérite d'être exploré pour des pierres précieuses ou des gisements de minéraux, plutôt que d'un objet enfoui unique.

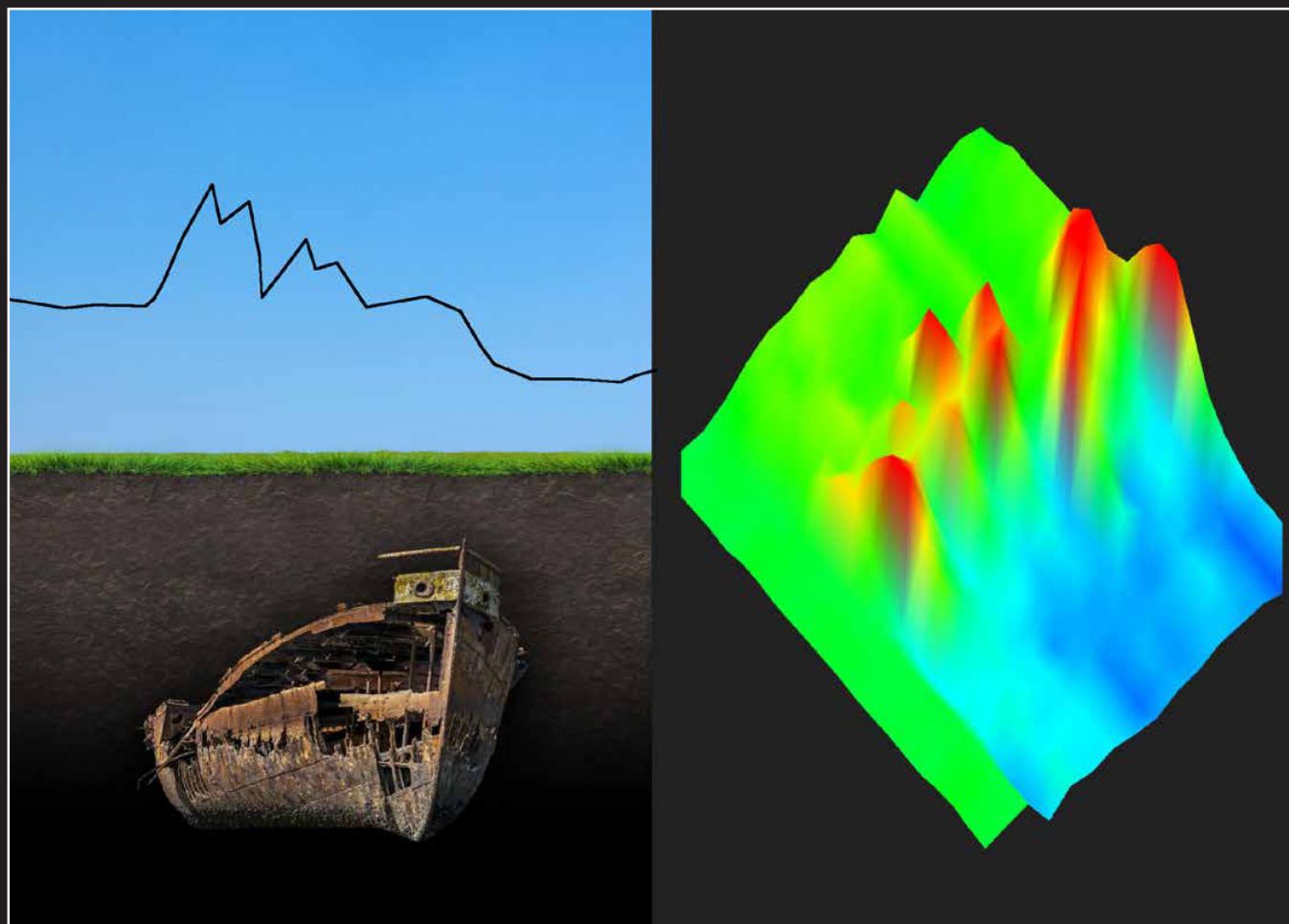

Objet Métallique Massif (par ex. Épave)
Plusieurs pics rouges avec du bleu clair sur une grande zone de scan inachevée — l'objet est trop grand pour être entièrement capturé en un seul passage. La ligne 2D montre des pics positifs répétés suivis d'un signal négatif soutenu, indiquant une grande quantité de matériau ferromagnétique. Des épaves comme celle-ci peuvent aussi dissimuler d'autres matériaux, y compris de l'or — scannez la zone environnante à plus grande échelle pour obtenir une vue d'ensemble.
Fusil de la Seconde Guerre mondiale
Une forme de scan rouge et allongée avec un signal 2D à deux pics, correspondant à un objet de la taille d'un fusil posé au sol. Les détecteurs TreasureHunter3D dotés de la fonction indicateur de profondeur peuvent estimer la profondeur de l'objet à partir de ce scan, en utilisant les données de signal ainsi que le type de sol configuré — considérez le résultat comme une approximation, car la composition du sol varie d'un site à l'autre.
Exemples en Mode Caméra AR
Sur GoldenEye Plus, le mode de scan 3D Professionnel superpose les mêmes données de couleur et de forme directement sur la vue de la caméra en direct.

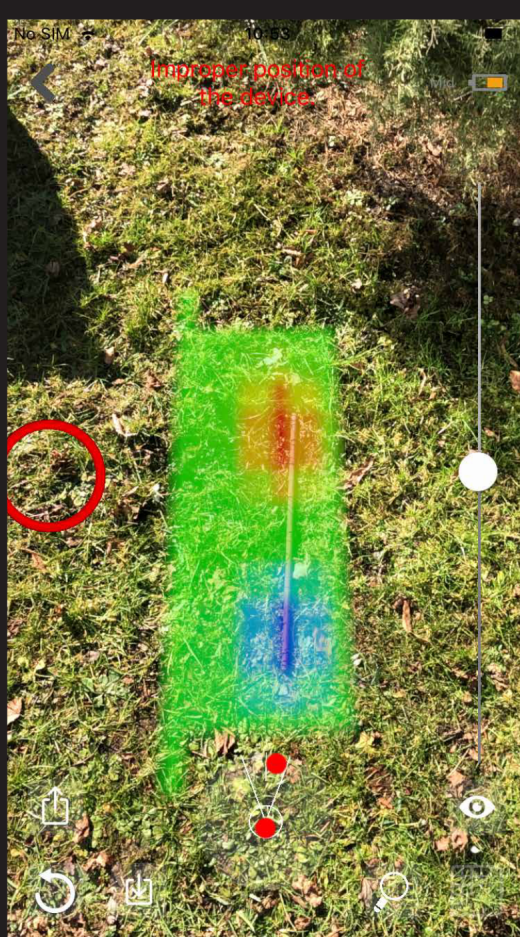

Tige en Acier (Fer)
Le signal passe du rouge au bleu (une onde sinusoïdale), typique du fer. Le scan affiche également une forme étroite et linéaire — correspondant à un objet en forme de tige situé dans le sol en dessous.

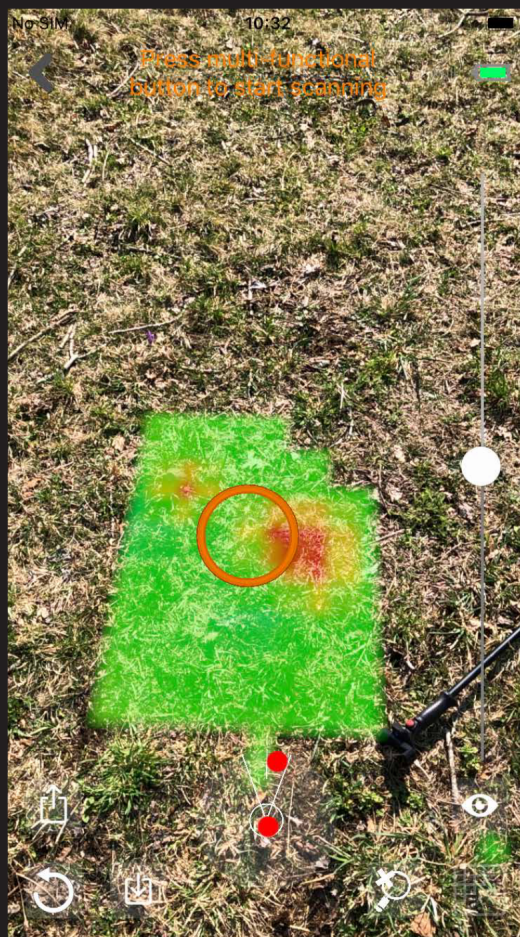

Grenade Enfouie
Un signal rouge et circulaire — un matériau ferromagnétique correspondant au composé de fer dont sont faites les grenades. La forme circulaire est un indice fort quant à la forme probable de l'objet.
Comme pour tout signal ressemblant à une munition, ne creusez pas. Marquez l'emplacement et contactez les autorités locales.
