Lire les Couleurs et les Formes
La discrimination — déterminer quel type d'objet est enfoui avant de creuser — repose sur la combinaison de deux éléments dans vos données de scan : la couleur et la forme du signal. Ensemble, elles vous donnent une forte indication sur le matériau de l'objet, et même une idée approximative de sa taille et de sa profondeur.
Équilibrage à la Référence Zéro

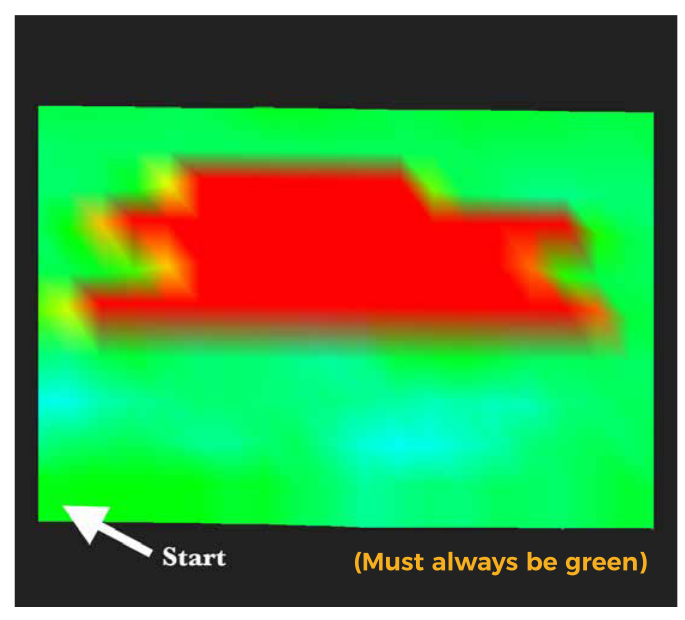

Avant tout scan, le détecteur doit être équilibré. Appuyez sur le bouton du détecteur sans qu'aucun objet métallique ne soit à proximité — le détecteur règle sa lecture de référence sur vert, ce qui représente la référence zéro (aucune cible).
Rééquilibrez avant chaque scan. Si un objet métallique se trouve près du détecteur pendant l'équilibrage, la référence sera faussée et l'ensemble du scan affichera de faux positifs.
Légende des Couleurs

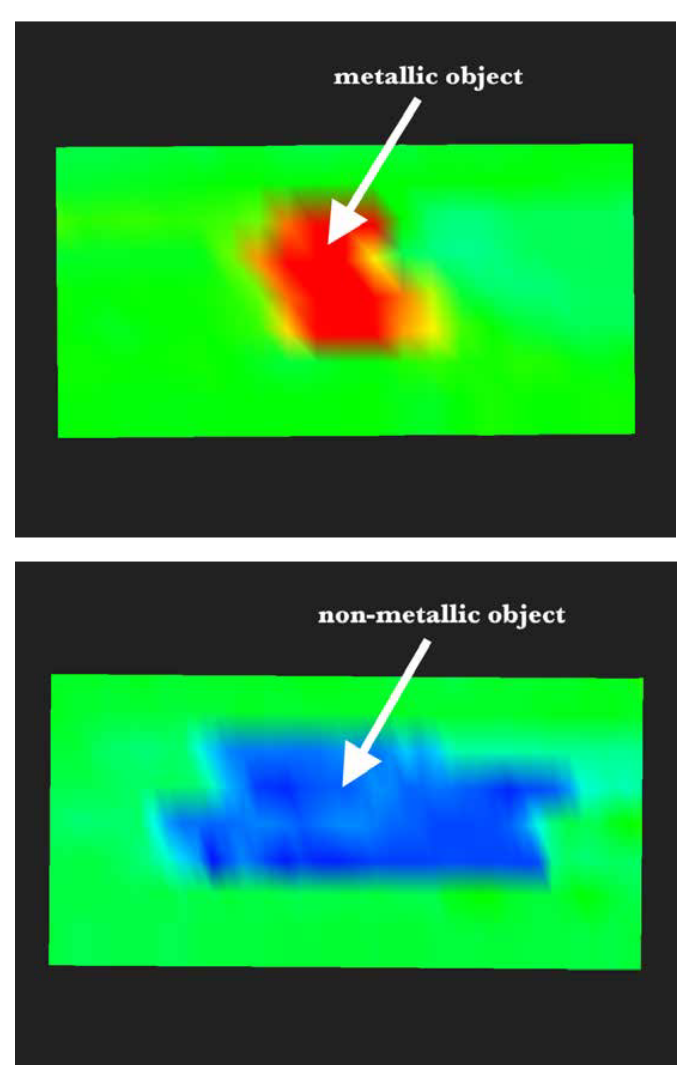

Une fois équilibré, toute couleur autre que le vert signale un objet détecté ou une anomalie du sol :
| Couleur | Lecture | Matériau probable |
|---|---|---|
| Vert | Référence zéro — aucune cible | — |
| Rouge / Orange / Jaune | Signal positif | Objet métallique (ferromagnétique ou non ferromagnétique) |
| Bleu / Bleu clair | Signal négatif | Objet non métallique ou vide |
Lire la Forme du Signal
La couleur seule indique un signal positif ou négatif — la forme indique le type de matériau. Passez en Scan rapide et observez la ligne de signal 2D pour repérer l'une des trois formes caractéristiques :

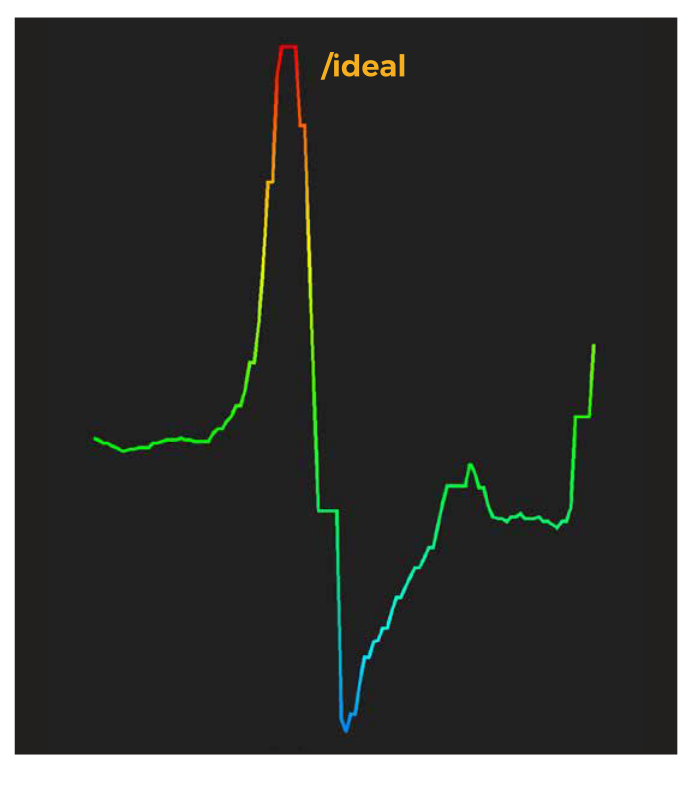

Ferromagnétique (fer, acier)
Le signal passe directement du rouge (positif) au bleu (négatif) — une seule forme d'onde sinusoïdale.

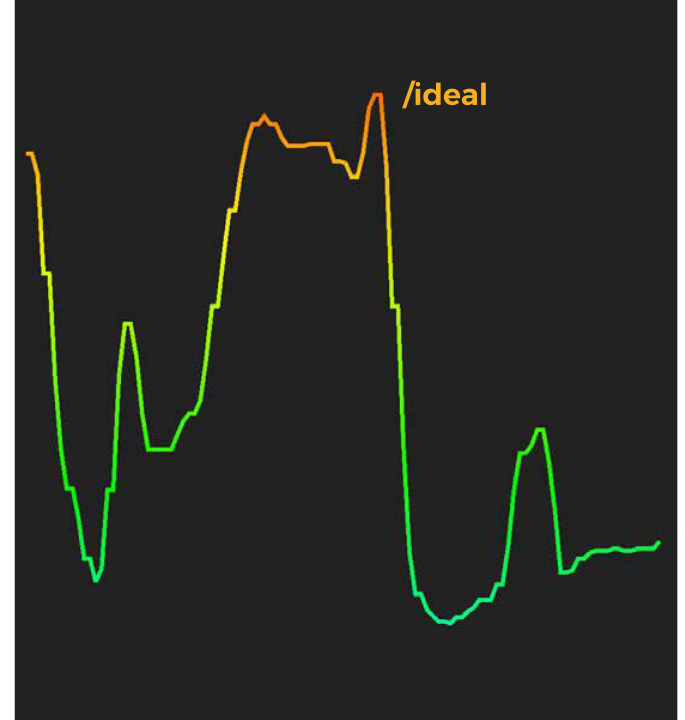

Non ferromagnétique (or, argent, cuivre, laiton)
Le signal reste entièrement dans la zone rouge/orange/jaune et présente une forme caractéristique à deux pics.

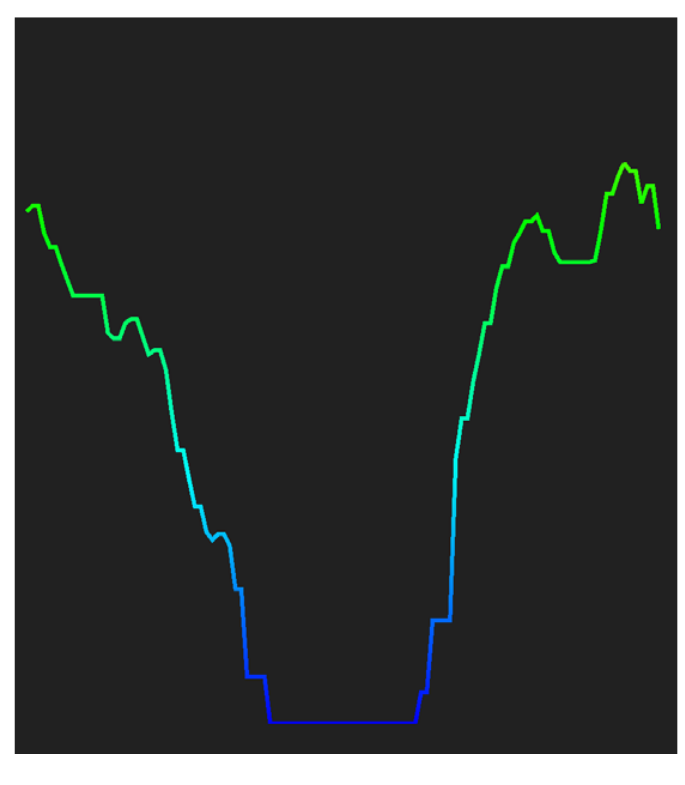

Non métallique (vides, plastique, pierre)
Le signal est entièrement négatif, restant dans la zone bleue/bleu clair sans aucun pic positif.
Référence Rapide
| Matériau | Plage de couleurs | Forme du signal |
|---|---|---|
| Ferromagnétique | Rouge → Bleu | Onde sinusoïdale unique (positif à négatif) |
| Non ferromagnétique | Rouge / Orange / Jaune uniquement | Deux pics |
| Non métallique / vide | Bleu / Bleu clair uniquement | Creux négatif unique |
Il s'agit de formes idéales enregistrées dans des conditions contrôlées. En conditions réelles, le type de sol, la minéralisation et le nombre d'objets présents au même endroit peuvent déformer le signal — consultez Facteurs Affectant les Résultats de Scan pour savoir à quoi vous attendre et comment compenser.
Étapes Suivantes
- Facteurs Affectant les Résultats de Scan — comment la profondeur, la taille, la position et la rotation modifient ce que vous voyez
- Exemples d'Interprétation de Scan 3D — exemples concrets appliquant la couleur et la forme à des types d'objets réels
