Ejemplos de Interpretación de Escaneo 3D
Estos ejemplos prácticos aplican los principios de color y forma, junto con los factores que afectan los resultados, a datos reales del Escaneo 3D del Suelo. Cada uno combina un objeto enterrado con su resultado de escaneo real, para que aprendas a reconocer el patrón en tus propios escaneos.
Estos ejemplos son una guía, no una garantía. Verifica siempre el color, la forma de la señal, el tamaño del escaneo y el contexto real antes de decidir qué excavar.
Referencia Rápida
| Objeto | Color | Forma de la señal | Material probable |
|---|---|---|---|
| Cofre del tesoro | Rojo, forma cuadrada | Onda senoidal (azul → rojo) | Ferromagnético |
| Túnel / cueva | Azul, área grande | Caída negativa | No metálico (cavidad) |
| Jarrón con monedas | Rojo, redondeado | Mayormente positivo, pico pequeño | No ferromagnético |
| Bomba de la Segunda Guerra Mundial | Rojo y azul claro | Onda senoidal | Ferromagnético |
| Depósito de oro | Rojo, área pequeña | Dos picos | No ferromagnético |
| Tubería de plástico | Azul, línea recta larga | Pequeña caída negativa | No metálico |
| Meteorito | Rojo intenso, redondeado | Positivo redondeado, sin picos | Compuesto ferromagnético denso |
| Gemas / minerales | Azul, bolsillos pequeños | Negativo, de intensidad variable | No metálico |
| Naufragio / metal masivo | Rojo y azul claro, área grande | Picos positivos + negativo sostenido | Ferromagnético |
| Rifle de la Segunda Guerra Mundial | Rojo, forma alargada | Dos picos | No ferromagnético / mixto |

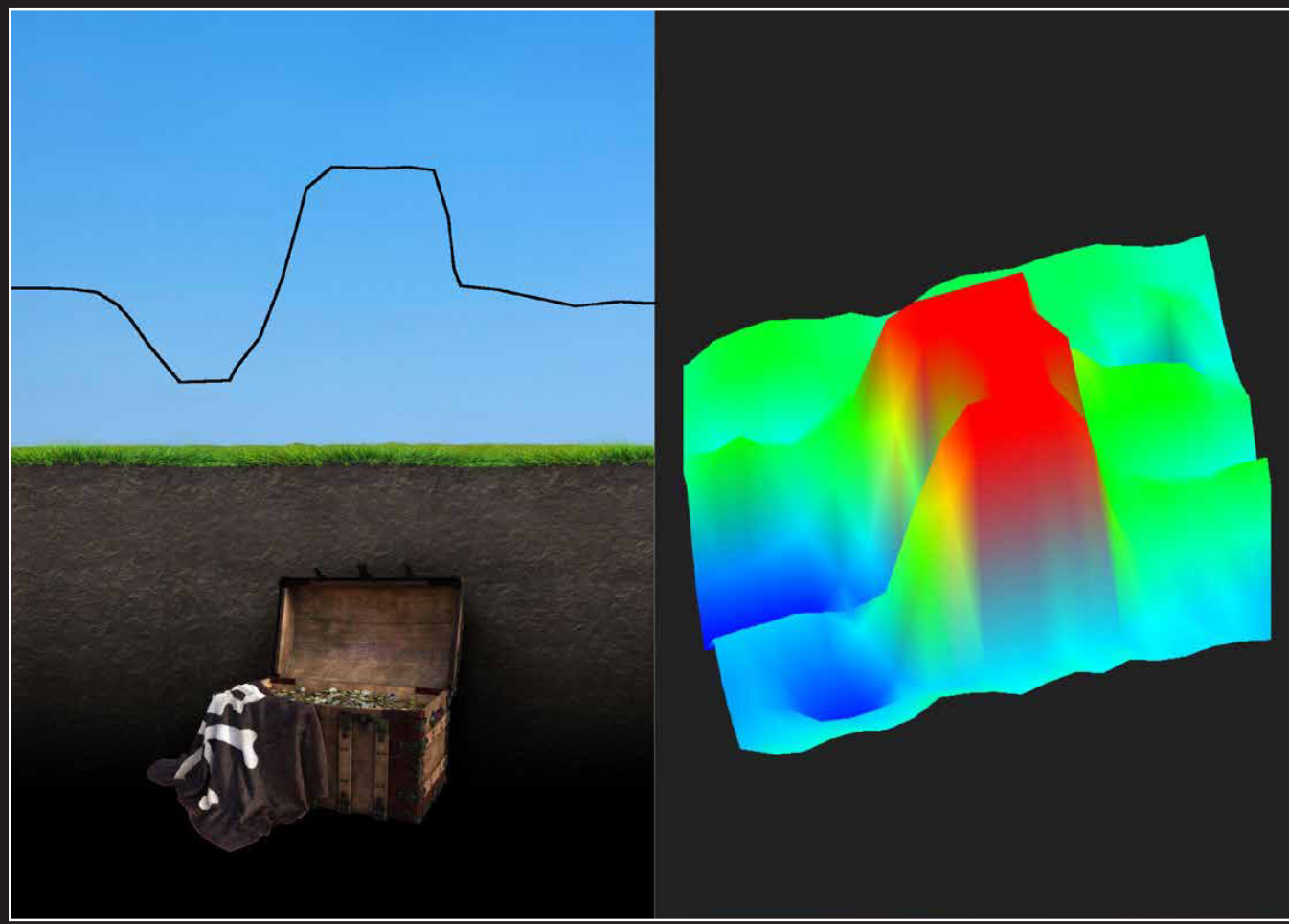

Cofre del Tesoro
Una señal roja cuadrada con algo de azul alrededor. La línea de señal 2D muestra una onda senoidal de azul a rojo, lo que indica un objeto ferromagnético (los herrajes y bisagras metálicas del cofre). La forma cuadrada y el tamaño grande del escaneo son coherentes con un objeto del tamaño de un cofre.

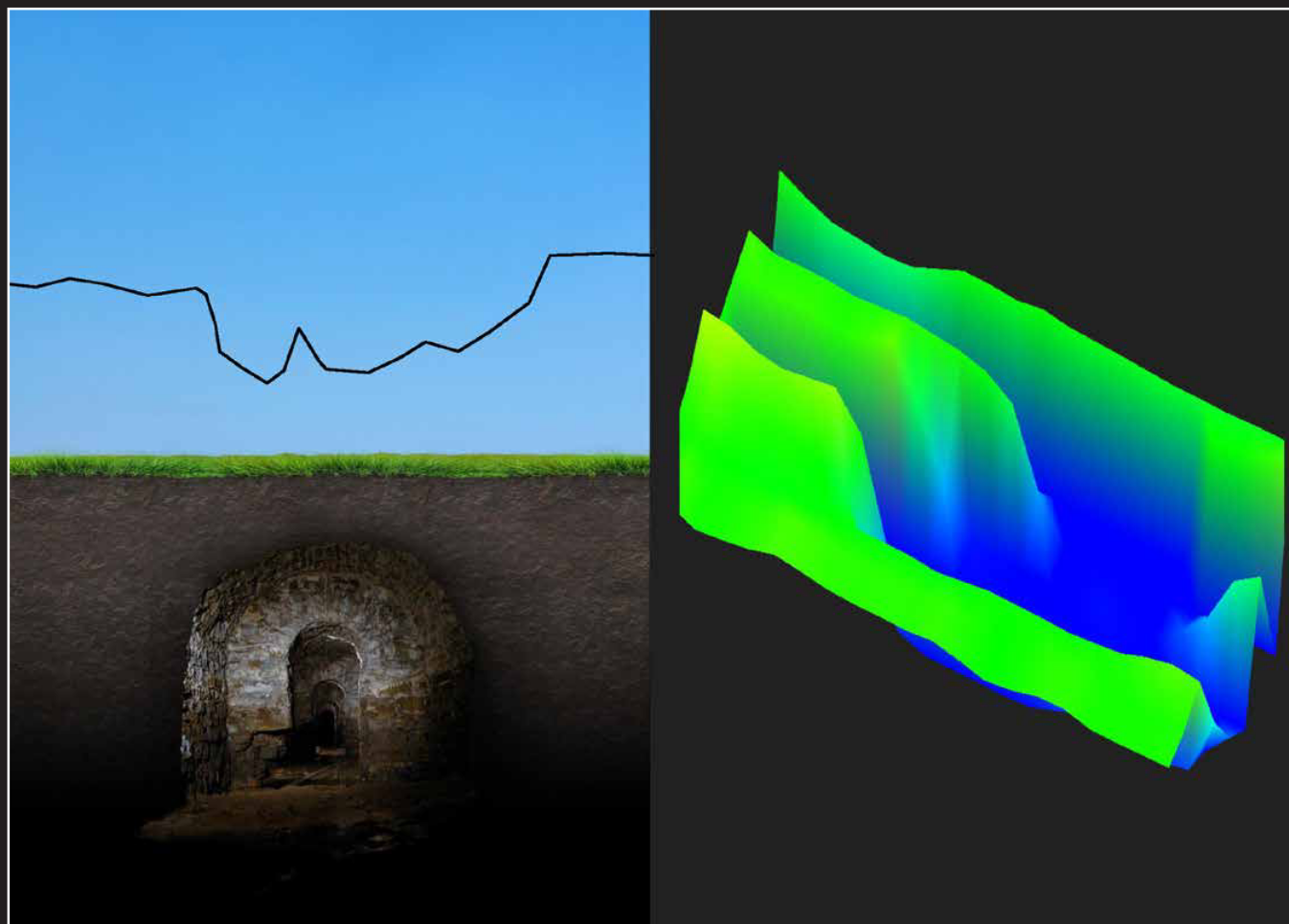

Túnel o Cueva
Un área grande de azul con una gran caída negativa en la línea de señal 2D — no se detecta ningún objeto metálico, solo una gran cavidad no metálica. El tamaño del área escaneada sugiere una cueva o túnel en lugar de un pequeño bolsillo de aire.

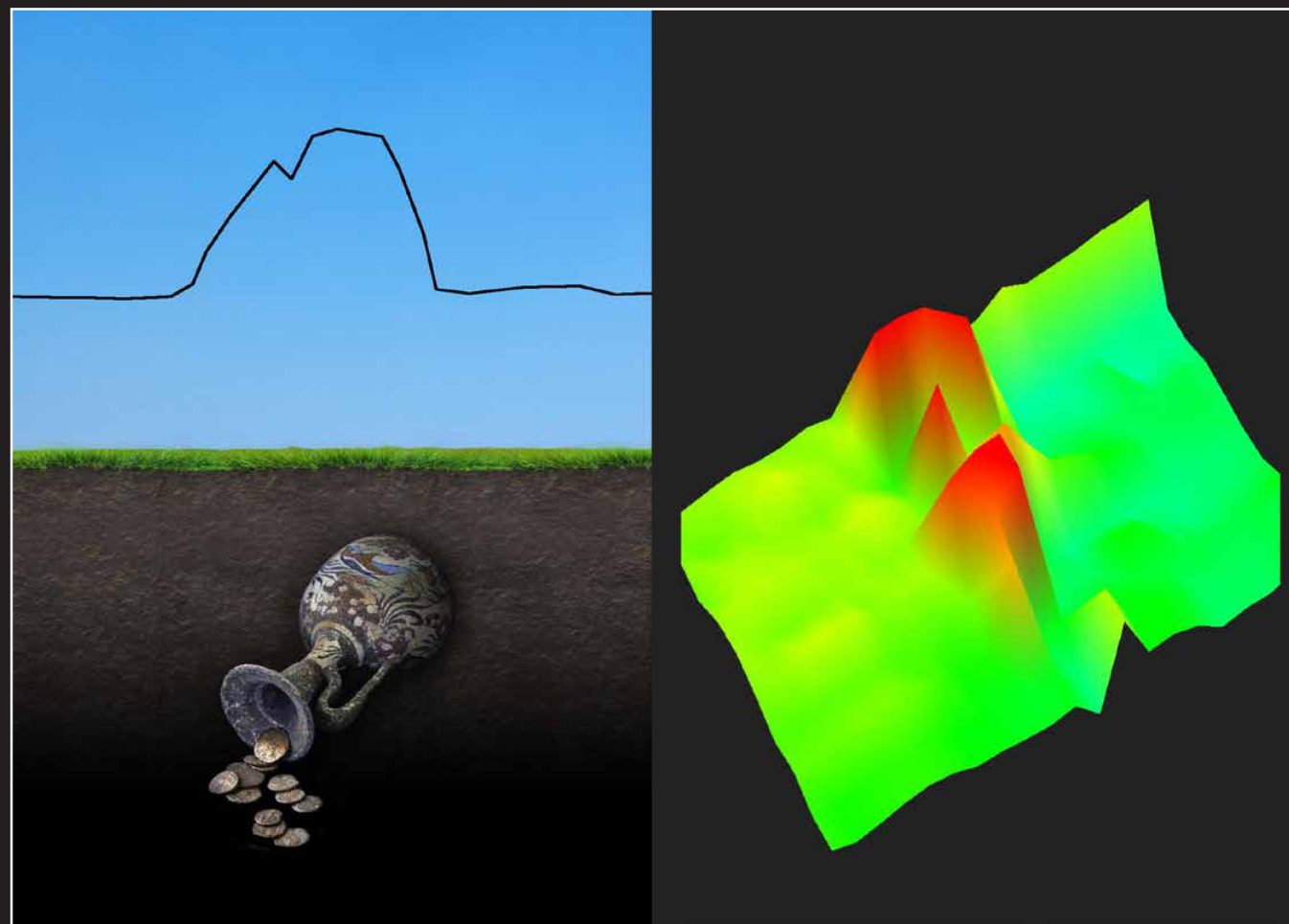

Jarrón con Monedas
Una forma de escaneo roja y redondeada. La línea 2D es mayormente positiva con un pequeño pico en el centro — una firma no ferromagnética. La forma redondeada y el tamaño general más pequeño sugieren un objeto pequeño y redondeado, como un jarrón, posiblemente con monedas cerca.

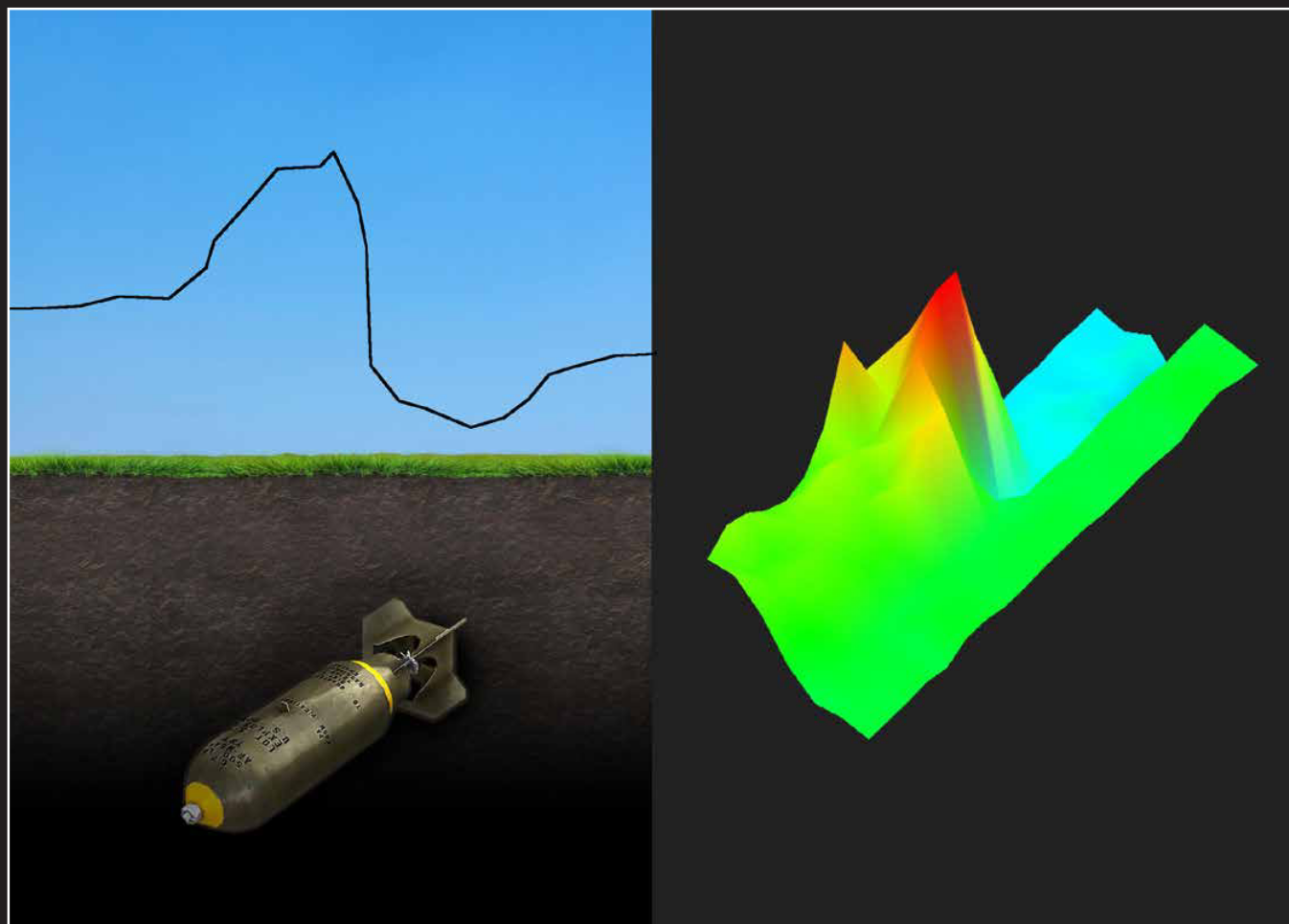

Bomba de la Segunda Guerra Mundial
Colores rojo y azul claro con una señal 2D en onda senoidal — una firma ferromagnética (hierro). La forma de escaneo alargada y redondeada, junto con el tamaño medio, son coherentes con munición sin detonar.
Si un escaneo se asemeja a munición, no excaves. Detente, marca la ubicación y contacta a las autoridades locales o a una unidad de desactivación de explosivos.

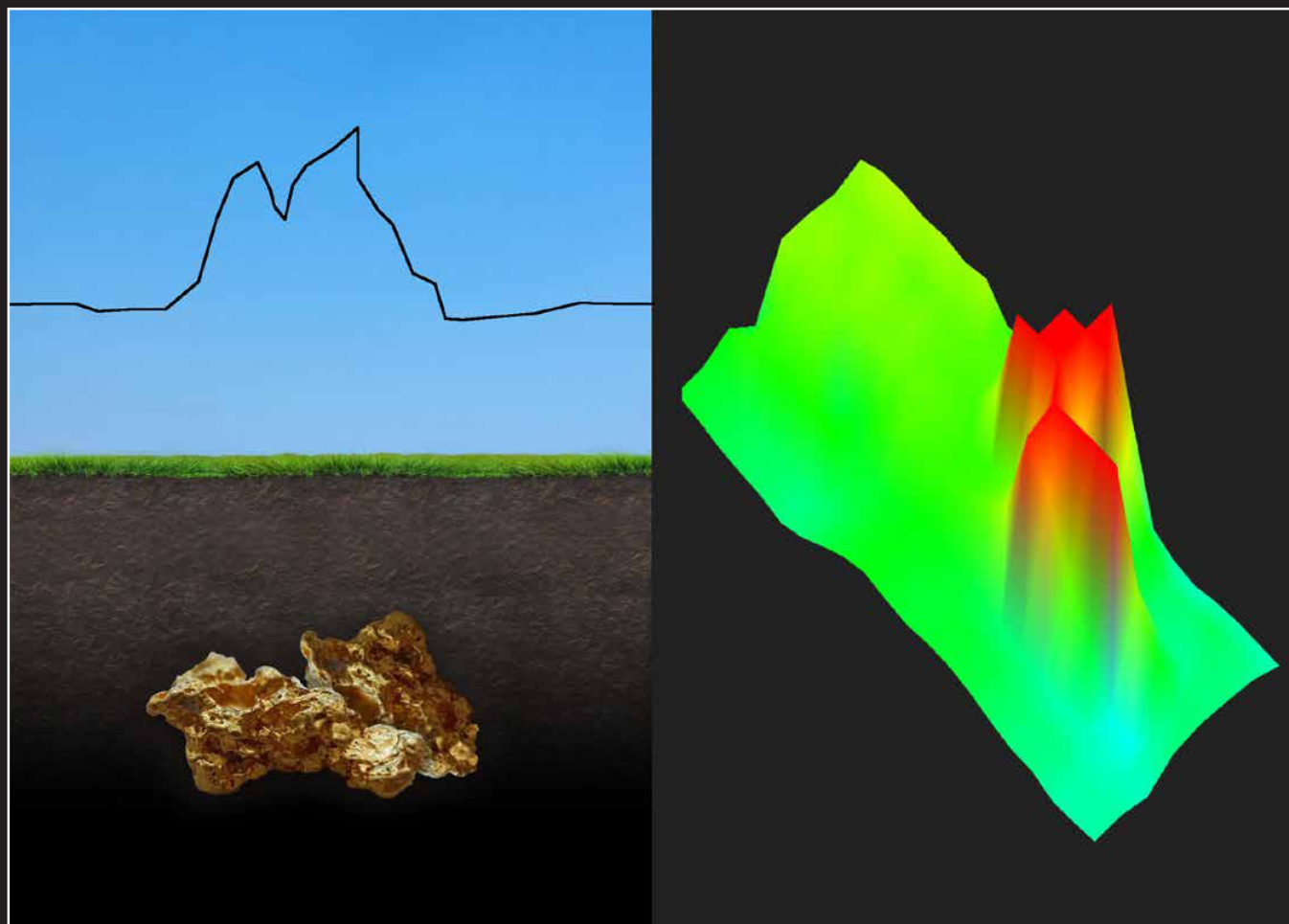

Depósito de Oro
Rojo, con una señal 2D de dos picos — una firma no ferromagnética típica del oro natural. El área escaneada es más pequeña que la de un objeto enterrado con una intensidad de señal similar, lo cual es coherente con una pepita o depósito de oro en lugar de un objeto fabricado. Las vetas de oro pueden producir una versión mucho más grande de este mismo patrón.

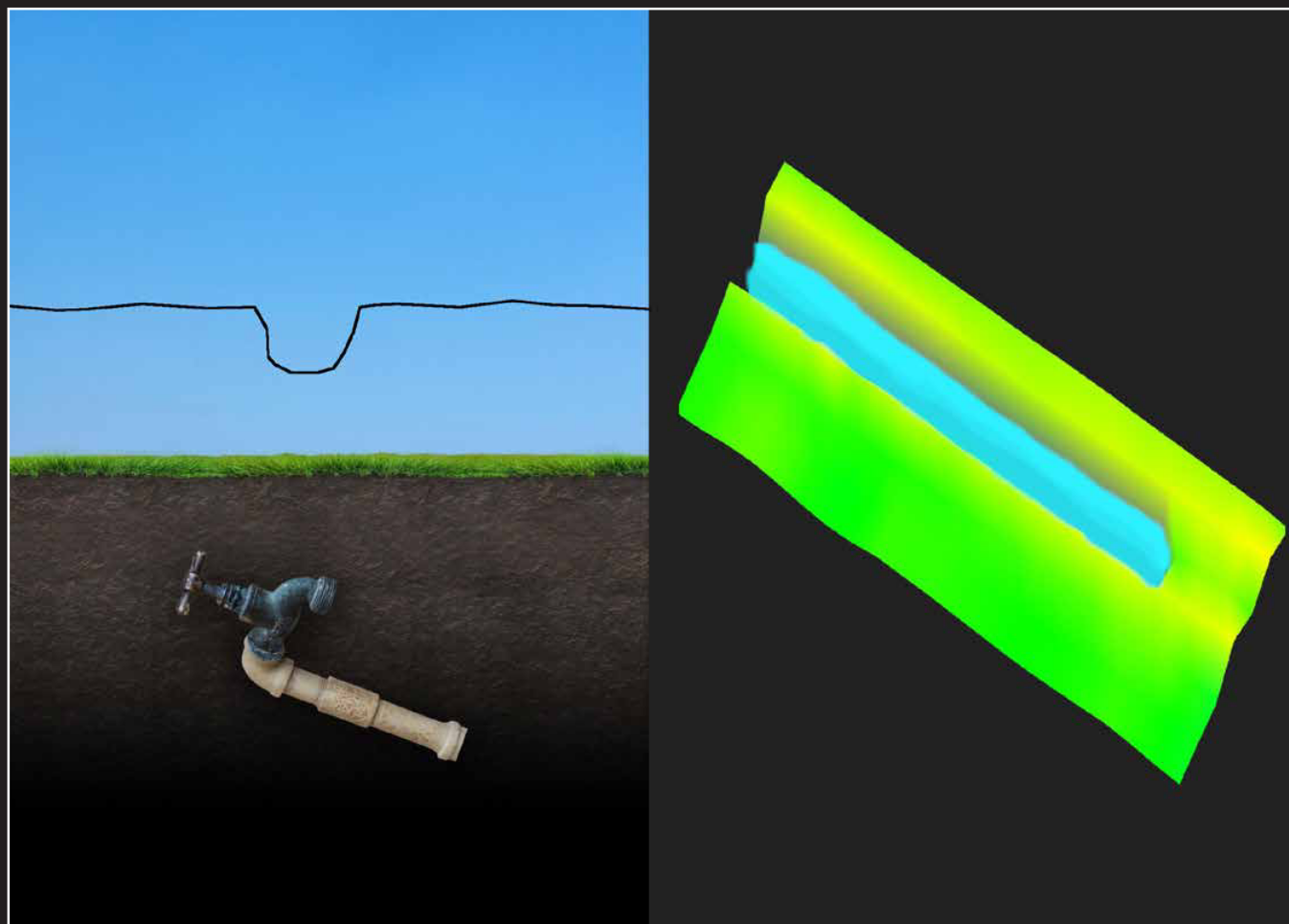

Tubería de Plástico
Una línea azul recta y poco profunda con solo una pequeña caída en la señal 2D — una firma no metálica coherente con una tubería de plástico o una línea de desagüe. Escanear un área más amplia a lo largo de la línea te permite trazar toda su longitud.

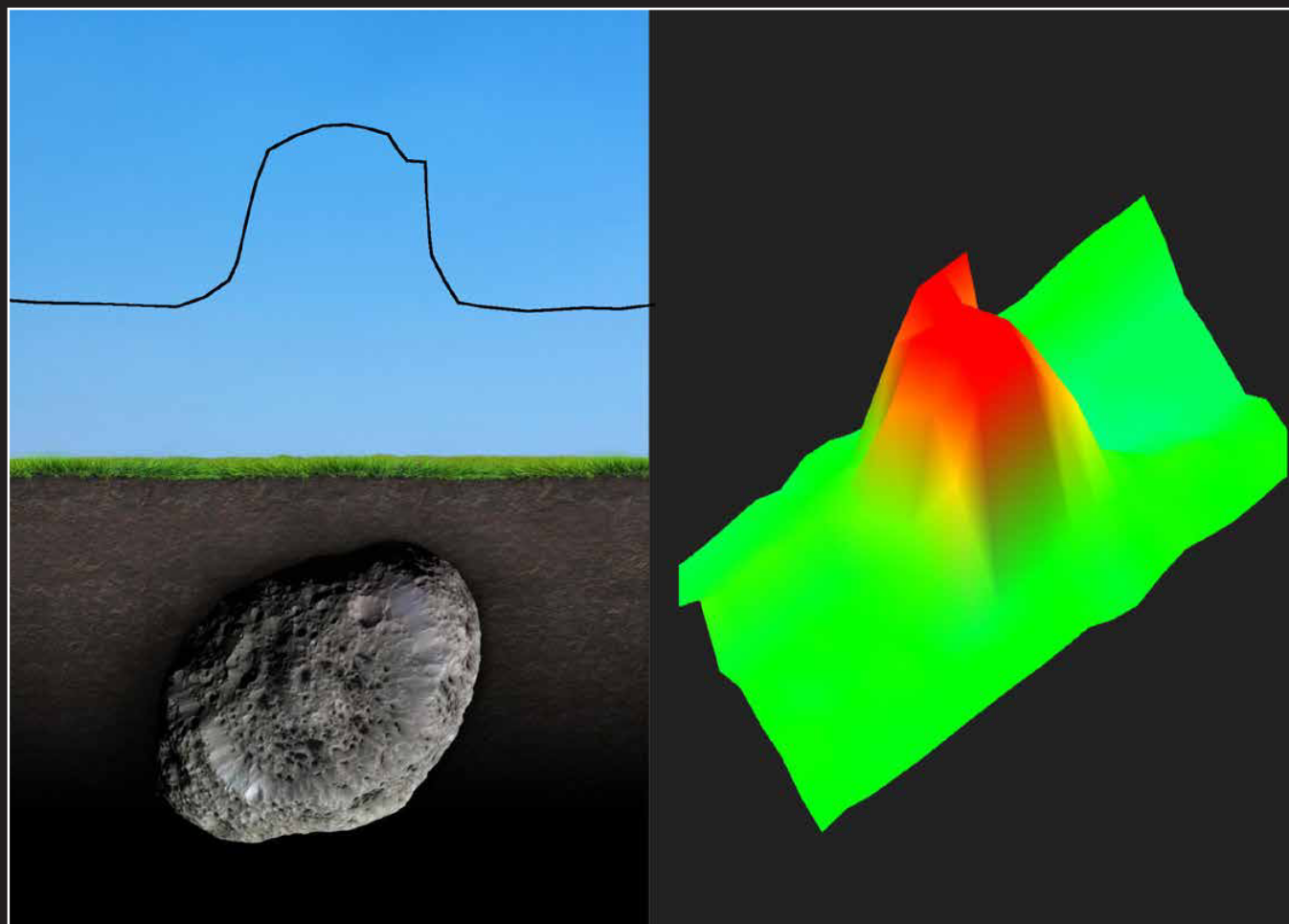

Meteorito
Una señal roja redondeada e intensa sin picos en la línea 2D — material ferromagnético denso en un escaneo redondeado del tamaño de una roca. Este patrón es una forma útil de distinguir un meteorito metálico de una roca común al escanear una zona rocosa.

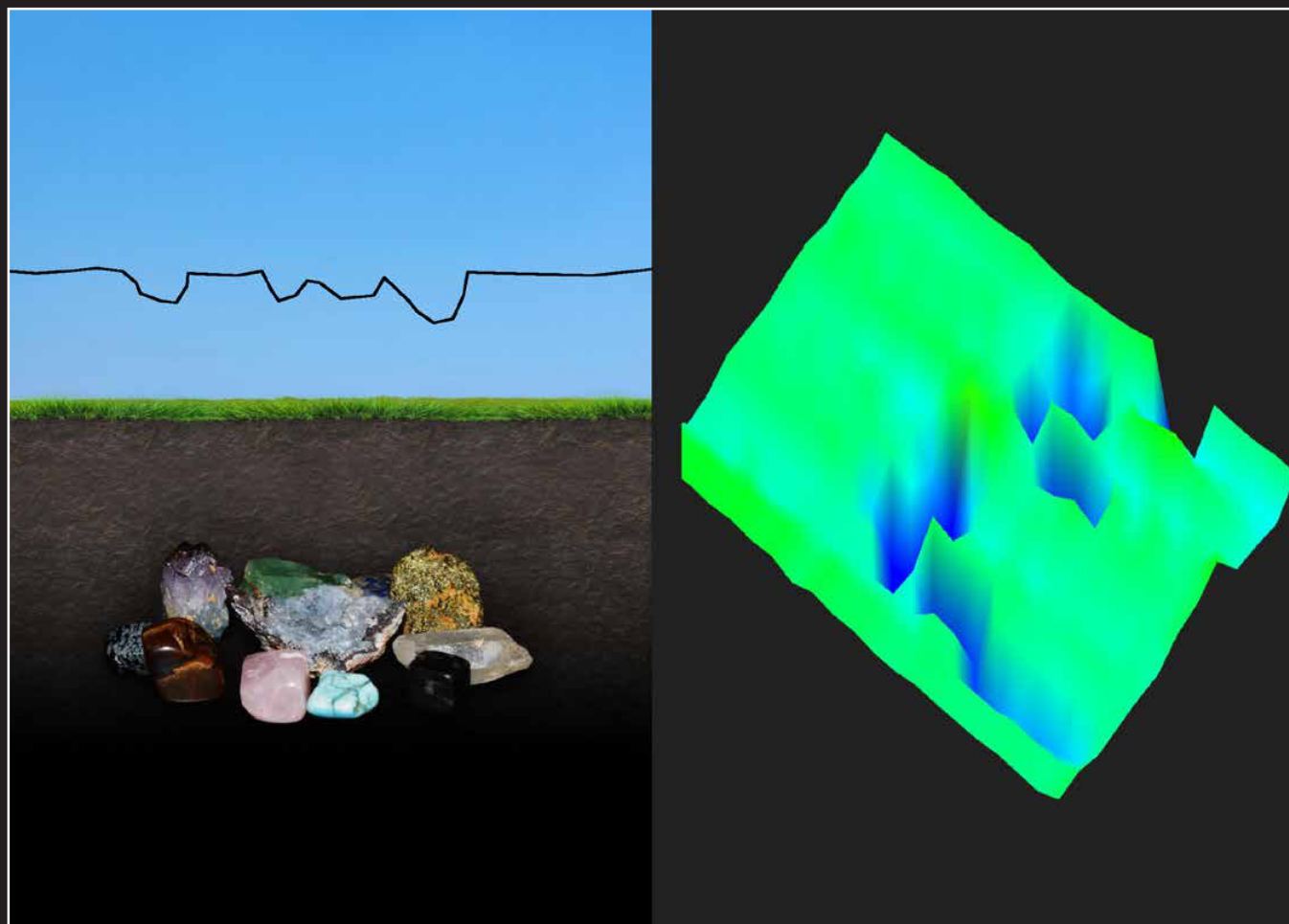

Gemas / Depósito Mineral
Pequeños bolsillos azules con intensidad negativa variable en la línea 2D — una firma no metálica. El tamaño pequeño del escaneo y los bolsillos dispersos son típicos de un terreno que vale la pena investigar en busca de gemas o depósitos minerales, en lugar de un único objeto enterrado.

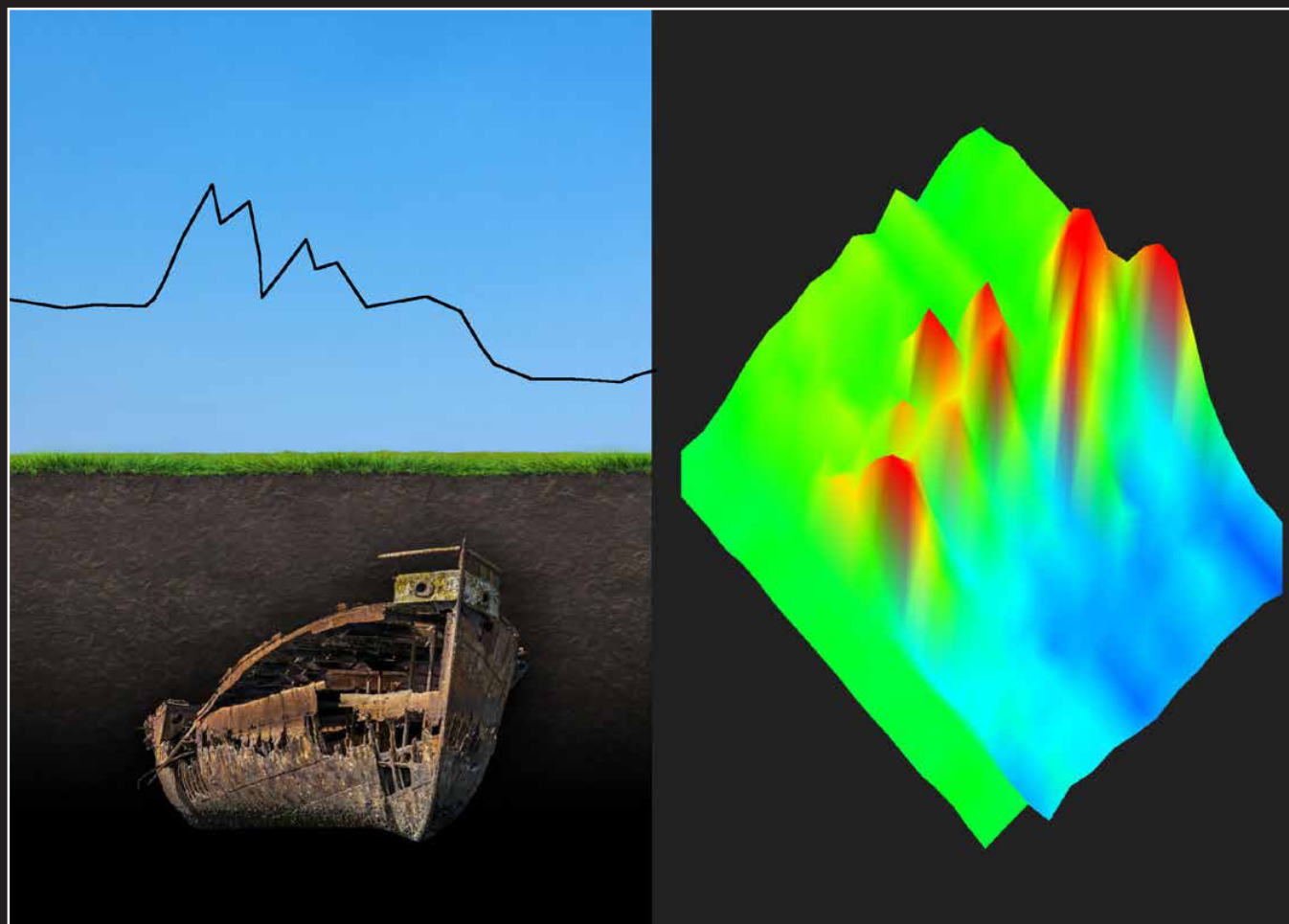

Objeto Metálico Masivo (p. ej., Naufragio)
Múltiples picos rojos con azul claro en un área grande e incompleta — el objeto es demasiado grande para capturarlo por completo en un solo pase. La línea 2D muestra picos positivos repetidos seguidos de una señal negativa sostenida, lo que indica una gran cantidad de material ferromagnético. Naufragios como este también pueden ocultar otros materiales, incluido oro — escanea el área circundante a mayor escala para obtener una imagen completa.
Rifle de la Segunda Guerra Mundial
Una forma de escaneo roja y alargada con una señal 2D de dos picos, que coincide con un objeto del tamaño de un rifle apoyado en el suelo. Los detectores TreasureHunter3D con la función de indicador de profundidad pueden estimar la profundidad del objeto a partir de este escaneo, usando los datos de la señal junto con el tipo de suelo configurado — considera el resultado como una aproximación, ya que la composición del suelo varía según el lugar.
Ejemplos en Modo Cámara AR
En el GoldenEye Plus, el modo de escaneo 3D Profesional superpone los mismos datos de color y forma directamente sobre la vista de la cámara en vivo.

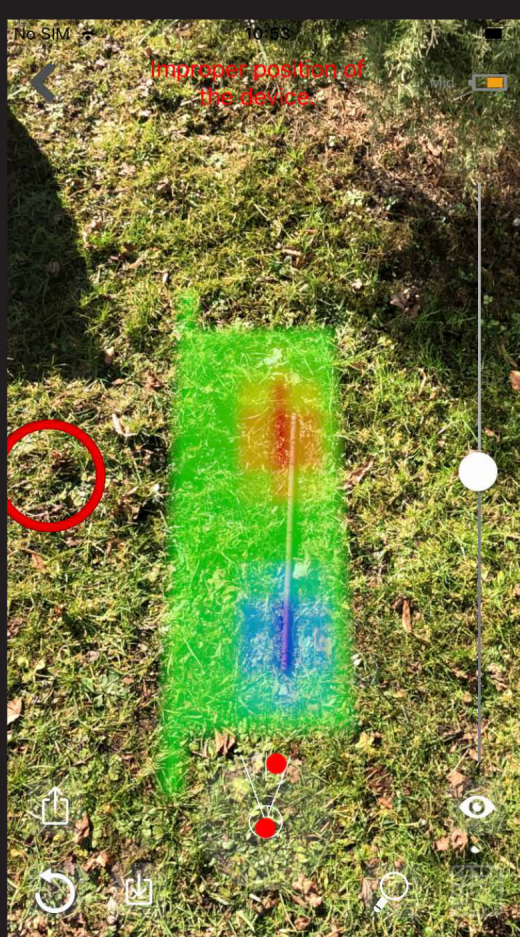

Varilla de Acero (Hierro)
La señal pasa de rojo a azul (una onda senoidal), típico del hierro. El escaneo también muestra una forma estrecha y lineal — coherente con un objeto en forma de varilla enterrado debajo.

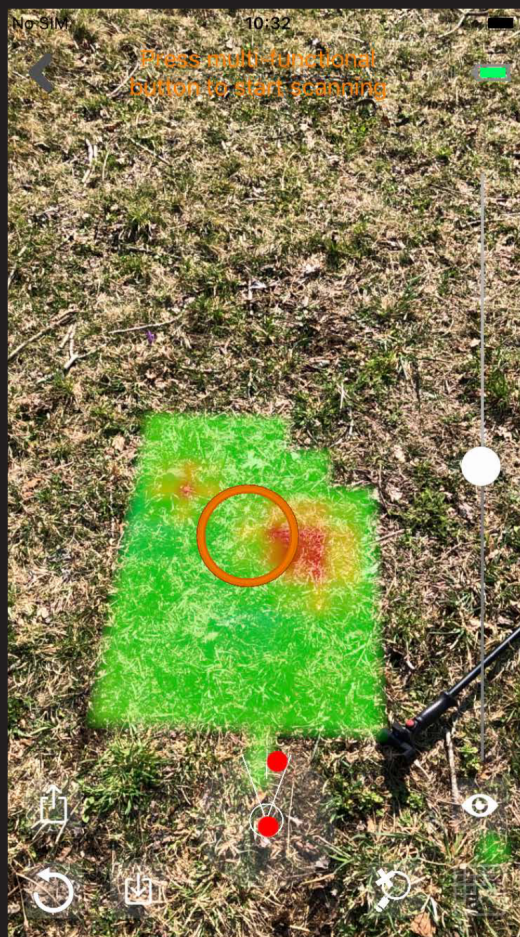

Granada Enterrada
Una señal roja y circular — un material ferromagnético coherente con el compuesto de hierro del que están hechas las granadas. La forma circular es una pista fuerte sobre la forma probable del objeto.
Como con cualquier señal similar a munición, no excaves. Marca la ubicación y contacta a las autoridades locales.
