Cómo Interpretar los Colores y las Formas
La discriminación — averiguar qué tipo de objeto está enterrado antes de excavar — surge de combinar dos elementos de tus datos de escaneo: el color y la forma de la señal. Juntos te dan una fuerte indicación del material de un objeto, e incluso una idea aproximada de su tamaño y profundidad.
Balanceo al Punto Cero

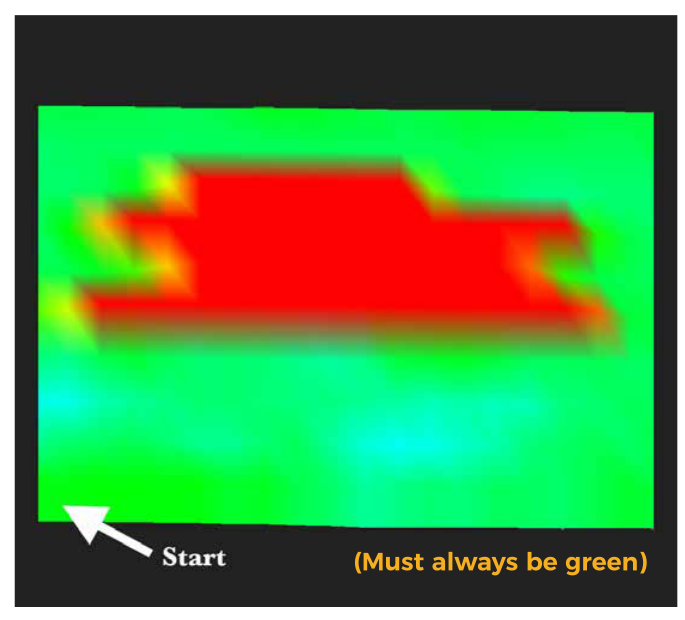

Antes de cualquier escaneo, el detector debe estar balanceado. Pulsa el botón del detector sin objetos metálicos cerca — el detector fija su lectura base en verde, que representa el punto cero (sin objetivo).
Vuelve a balancear antes de cada escaneo. Si hay un objeto metálico cerca del detector durante el balanceo, la línea base quedará desajustada y todo el escaneo mostrará falsos positivos.
Leyenda de Colores

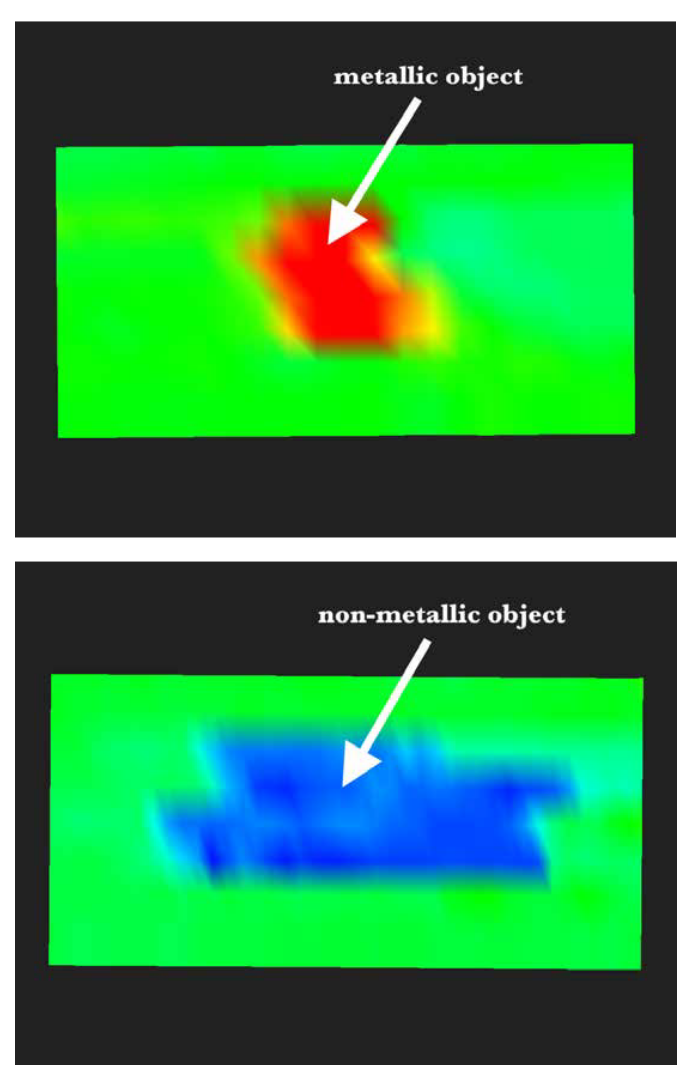

Una vez balanceado, cualquier color distinto del verde marca un objeto detectado o una anomalía del terreno:
| Color | Lectura | Material probable |
|---|---|---|
| Verde | Punto cero — sin objetivo | — |
| Rojo / Naranja / Amarillo | Señal positiva | Objeto metálico (ferromagnético o no ferromagnético) |
| Azul / Azul claro | Señal negativa | Objeto no metálico o cavidad |
Cómo Leer la Forma de la Señal
El color por sí solo indica positivo o negativo — la forma indica qué tipo de material es. Cambia al Escaneo Rápido y observa la línea de señal 2D para identificar una de tres formas características:

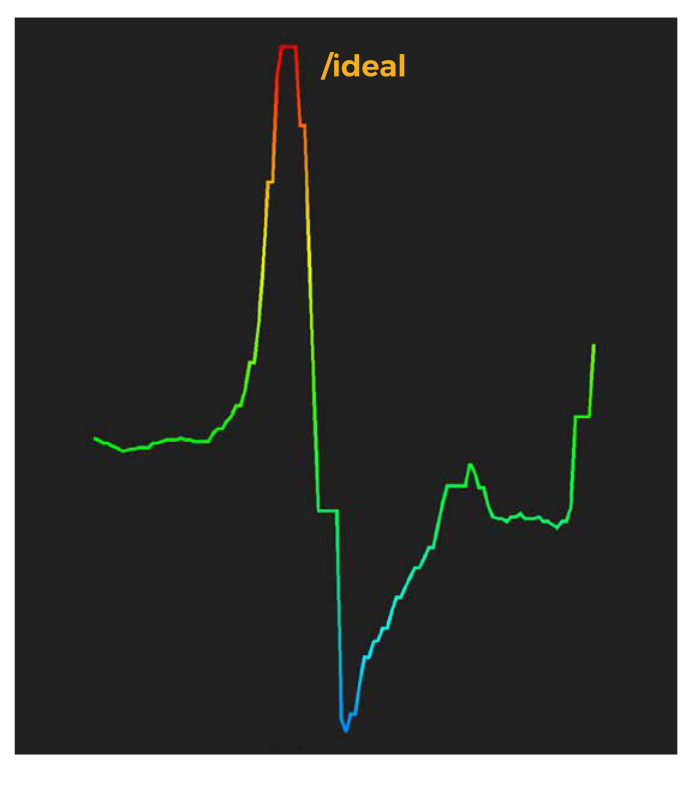

Ferromagnético (hierro, acero)
La señal pasa de rojo (positivo) directamente a azul (negativo) — una única forma de onda senoidal.

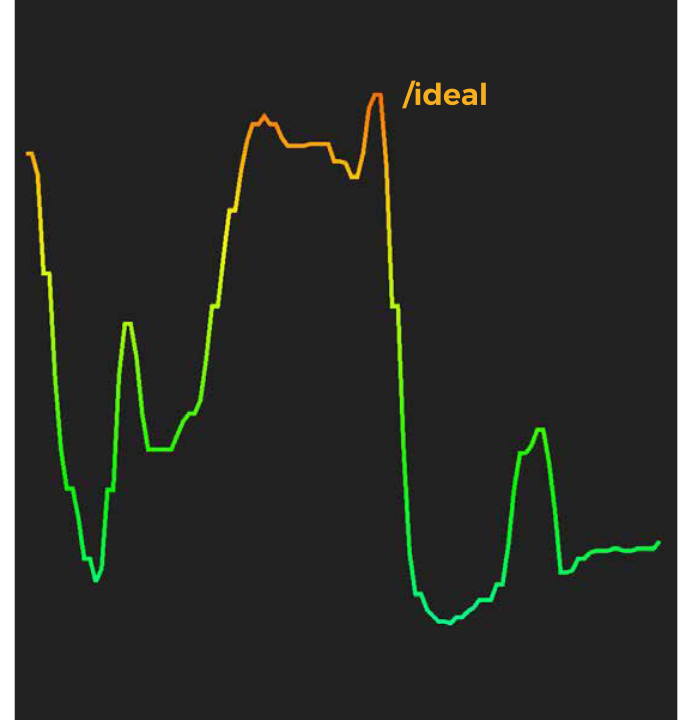

No ferromagnético (oro, plata, cobre, latón)
La señal permanece por completo en la zona roja/naranja/amarilla y muestra una forma característica de dos picos.

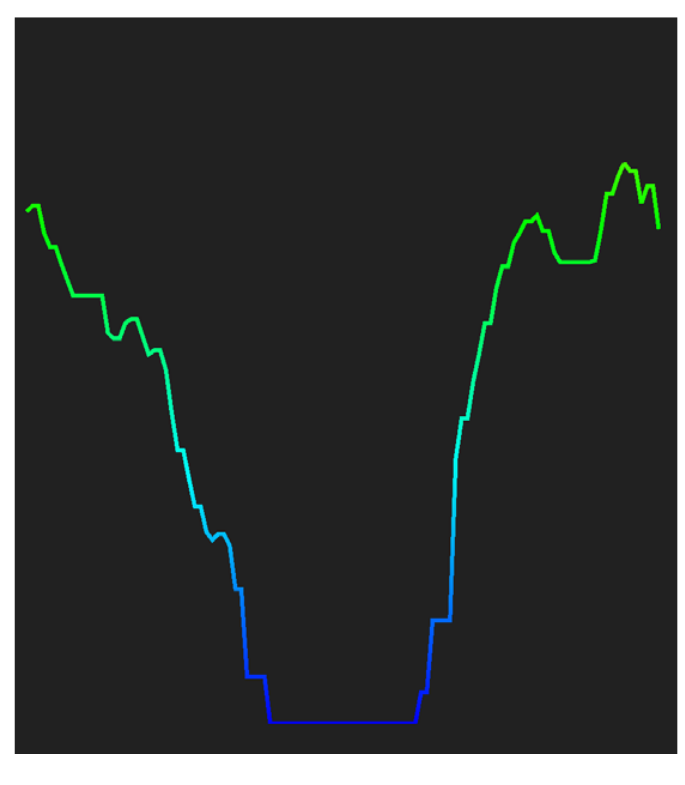

No metálico (cavidades, plástico, piedra)
La señal es completamente negativa, y permanece en la zona azul/azul claro sin ningún pico positivo.
Referencia Rápida
| Material | Rango de color | Forma de la señal |
|---|---|---|
| Ferromagnético | Rojo → Azul | Onda senoidal única (de positivo a negativo) |
| No ferromagnético | Solo rojo / naranja / amarillo | Dos picos |
| No metálico / cavidad | Solo azul / azul claro | Única caída negativa |
Estas son formas ideales, registradas en condiciones controladas. El tipo de suelo, la mineralización y la cantidad de objetos en un mismo punto pueden distorsionar la señal en el mundo real — consulta Factores que Afectan los Resultados del Escaneo para saber qué esperar y cómo compensarlo.
