Exportar a Surfer y Google Earth

DroneRover combina cartografía inteligente, vuelo autónomo y visualización 3D en tiempo real para que puedas detectar objetos metálicos y no metálicos enterrados desde el cielo. Ya sea que estés buscando cofres ocultos, antiguas reliquias, túneles, tumbas o anomalías geológicas, DroneRover proporciona información instantánea directamente en tu smartphone o tablet mientras el dron vuela.

Esta guía muestra cómo tomar los datos CSV exportados desde la app DroneRover y llevarlos a Golden Software Surfer para la cartografía de contorno 3D, y luego superponer el resultado en Google Earth.

Paso 1 — Exportar CSV desde DroneRover​

  1. Completa un escaneo automatizado o manual con la app DroneRover.
  2. Toca el icono de compartir (flecha de carga) en la pantalla principal.
  3. Selecciona Compartir CSV.

El archivo exportado contiene tres columnas: long (longitud), lat (latitud) y value (lectura del sensor).

Parte A — Visualizar en Surfer​

Paso 2 — Instalar Surfer​

Descarga e instala Golden Software Surfer desde: https://www.goldensoftware.com/products/surfer

Paso 3 — Cargar el CSV​

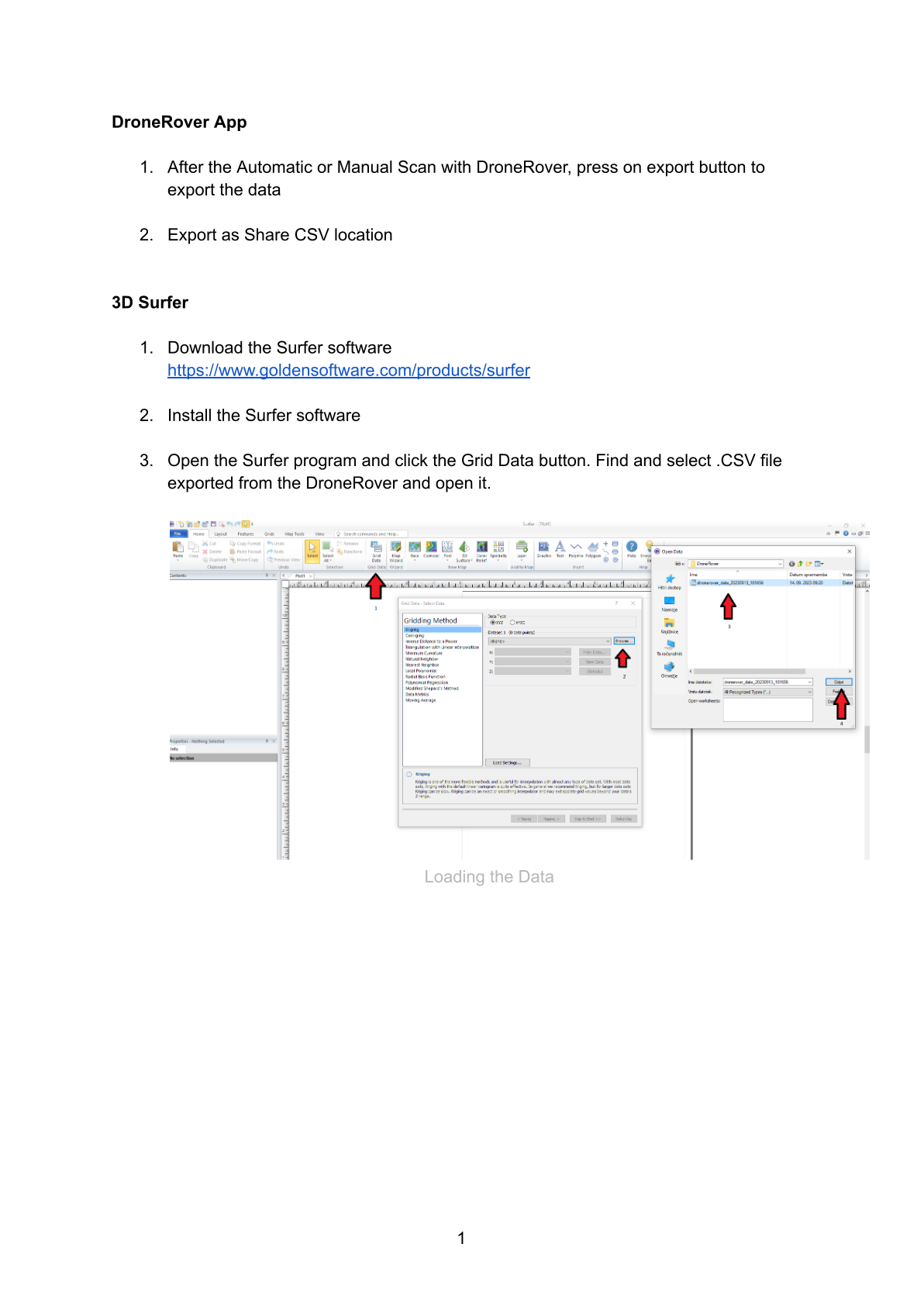

Carga del archivo CSV exportado de DroneRover en Golden Software Surfer — cuadro de diálogo Grid Data

  1. Abre el programa Surfer.
  2. Haz clic en el botón Grid Data en la barra de herramientas.
  3. Navega hasta tu archivo .csv exportado y ábrelo.

Paso 4 — Asignar las Columnas de Datos​

En el cuadro de diálogo Grid Data — Select Data, asigna las columnas de la siguiente manera:

EjeColumnaCampo
XColumna Along (Longitud)
YColumna Blat (Latitud)
ZColumna Cvalue (Lectura del sensor)

Haz clic en OK para convertir los datos. Surfer generará un archivo de cuadrícula a partir de tu escaneo.

Paso 5 — Añadir Color al Mapa​

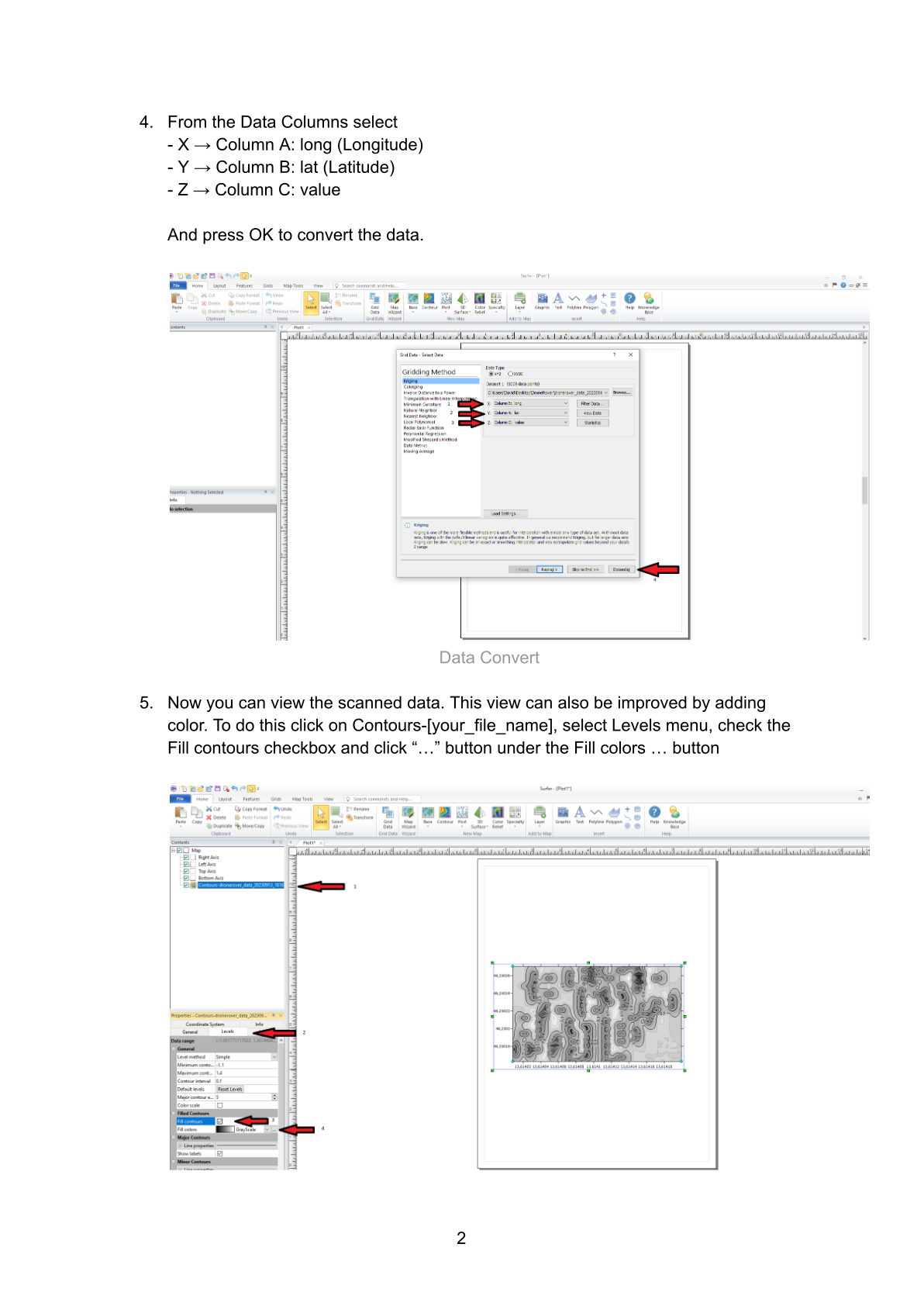

Mapa de contorno de Surfer con relleno de color aplicado — seleccionando la pestaña Levels y la opción Fill contours

La vista de contorno predeterminada utiliza solo líneas. Para añadir un relleno de color:

  1. En el panel Contents, haz clic en Contours — [nombre de tu archivo].
  2. Selecciona la pestaña Levels en el panel de Propiedades.
  3. Marca la casilla Fill contours.
  4. Haz clic en el botón "…" junto a Fill colors.

Paso 6 — Aplicar Colores Arcoíris​

  1. En el Editor de mapas de color, selecciona Rainbow en el menú desplegable de Presets.
  2. Haz clic en el botón Reverse para que los valores altos del sensor (detecciones más fuertes) aparezcan en tonos rojos/cálidos.
  3. Haz clic en Apply y luego en OK.

Tu escaneo ahora se muestra como un mapa de contorno relleno de color — las áreas rojas y amarillas indican la mayor probabilidad de objetos subterráneos.

Paso 7 — Ver en 3D (Opcional)​

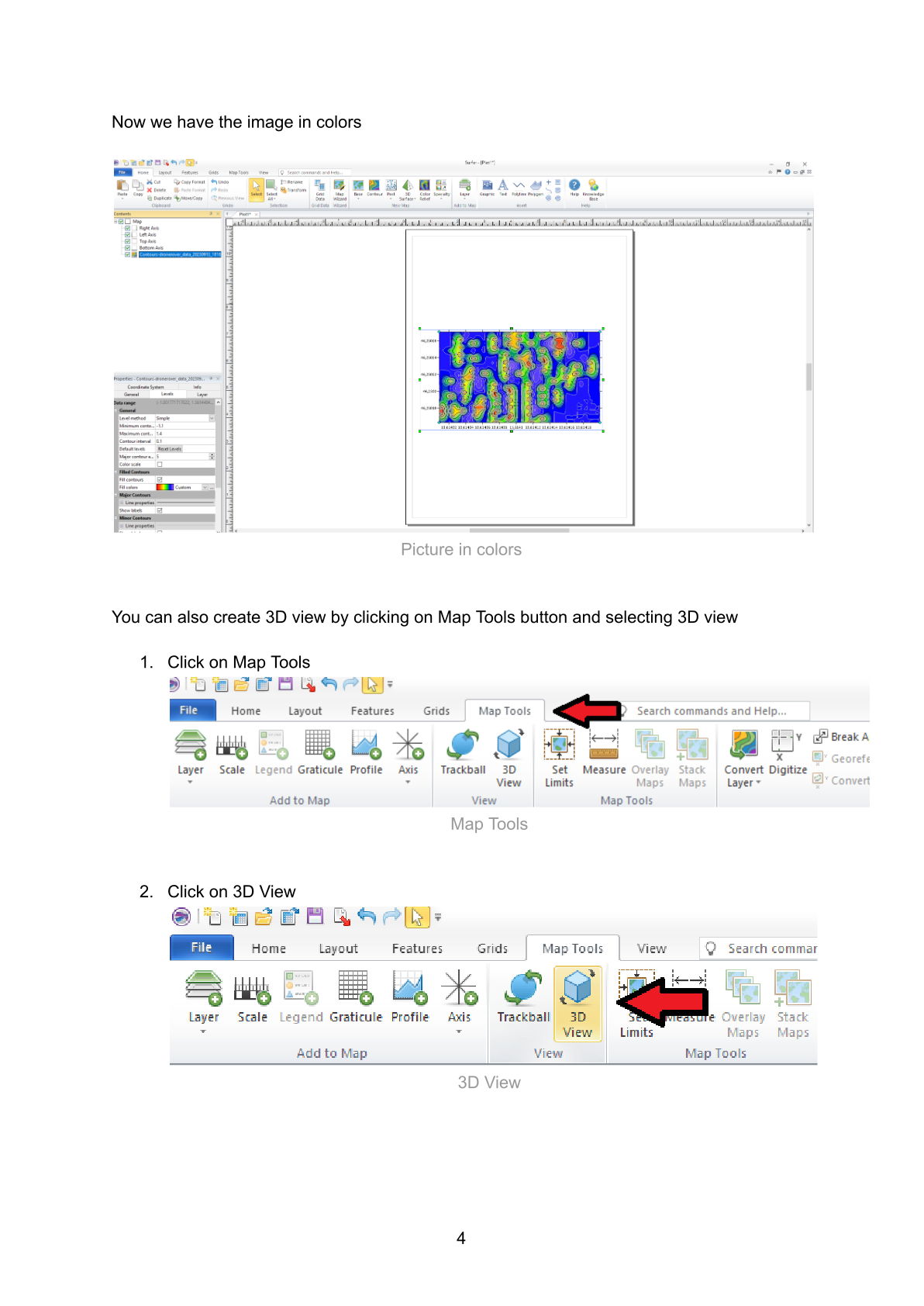

Mapa de Surfer con escala de colores arcoíris aplicada y opción 3D View en la pestaña Map Tools

  1. Haz clic en la pestaña Map Tools en el menú superior.
  2. Haz clic en 3D View.

Ahora tienes una visualización de terreno 3D completa de tus datos de escaneo.

Parte B — Exportar a Google Earth​

Paso 8 — Preparar el Mapa para la Exportación​

Antes de exportar, limpia el mapa para que solo aparezca el escaneo en color (sin ejes ni etiquetas):

8a. Desactiva los ejes en el panel Contents

En el panel Contents, desmarca las cuatro casillas de ejes:

  • Eje derecho
  • Eje izquierdo
  • Eje superior
  • Eje inferior

Deja solo Contours — [nombre de tu archivo] marcado.

8b. Establece las líneas de contorno como Invisibles

  1. Haz clic en Contours — [nombre de tu archivo] en el panel Contents.
  2. Ve a la pestaña Levels en el panel de Propiedades.
  3. Expande Major Contours → Line properties y establece Style como Invisible. Desmarca Show labels.
  4. Repite para Minor Contours → Line properties: establece Style como Invisible y desmarca Show labels.

Paso 9 — Exportar como KML​

  1. Haz clic en File → Export.
  2. Introduce un nombre de archivo (p. ej., DroneRover_GoogleEarth).
  3. Establece File type como KML Google Earth KML (*.kml).
  4. Haz clic en Save.
  5. En el cuadro de diálogo Export Options, verifica que Scaling source esté configurado como: Map: Contours-[nombre_de_tu_archivo]
  6. Haz clic en OK.

Paso 10 — Abrir en Google Earth​

  1. Abre Google Earth en tu navegador: https://earth.google.com/
  2. Haz clic en el icono Projects en la barra lateral izquierda.
  3. Selecciona Import KML file from computer.
  4. Navega y selecciona tu archivo .kml exportado.

Tu escaneo de DroneRover ahora está superpuesto en las imágenes satelitales de Google Earth, con zonas rojas/amarillas que muestran las ubicaciones de mayor probabilidad de objetivo.

Resultado

La superposición final coloca tu mapa de calor de escaneo en color exactamente sobre el terreno real, facilitando la navegación y el marcado de ubicaciones de objetivos para la investigación en el terreno.
