Beispiele zur 3D-Scan-Interpretation
Diese durchgerechneten Beispiele wenden die Prinzipien von Farbe und Form zusammen mit den Faktoren, die Ergebnisse beeinflussen auf reale 3D-Bodenscan-Daten an. Jedes Beispiel stellt ein vergrabenes Objekt seiner tatsächlichen Scanausgabe gegenüber, damit Sie das Muster in Ihren eigenen Scans erkennen lernen.
Diese Beispiele dienen als Orientierung, nicht als Garantie. Prüfen Sie stets Farbe, Signalform, Scangröße und den realen Kontext, bevor Sie entscheiden, wonach Sie graben.
Kurzübersicht
| Objekt | Farbe | Signalform | Wahrscheinliches Material |
|---|---|---|---|
| Schatztruhe | Rot, quadratische Form | Sinuswelle (Blau → Rot) | Ferromagnetisch |
| Tunnel / Höhle | Blau, große Fläche | Negativer Einbruch | Nicht-metallisch (Hohlraum) |
| Vase mit Münzen | Rot, rundlich | Überwiegend positiv, kleine Spitze | Nicht-ferromagnetisch |
| Weltkriegsbombe | Rot und Hellblau | Sinuswelle | Ferromagnetisch |
| Goldvorkommen | Rot, kleine Fläche | Zwei Spitzen | Nicht-ferromagnetisch |
| Kunststoffleitung | Blau, lange gerade Linie | Kleiner negativer Einbruch | Nicht-metallisch |
| Meteorit | Starkes Rot, rundlich | Rundliches Positivsignal, keine Spitzen | Dichte ferromagnetische Verbindung |
| Edelsteine / Mineralien | Blau, kleine Taschen | Negativ, unterschiedliche Stärke | Nicht-metallisch |
| Schiffswrack / massives Metall | Rot und Hellblau, große Fläche | Positive Spitzen + anhaltendes Negativsignal | Ferromagnetisch |
| Weltkriegsgewehr | Rot, längliche Form | Zwei Spitzen | Nicht-ferromagnetisch / gemischt |

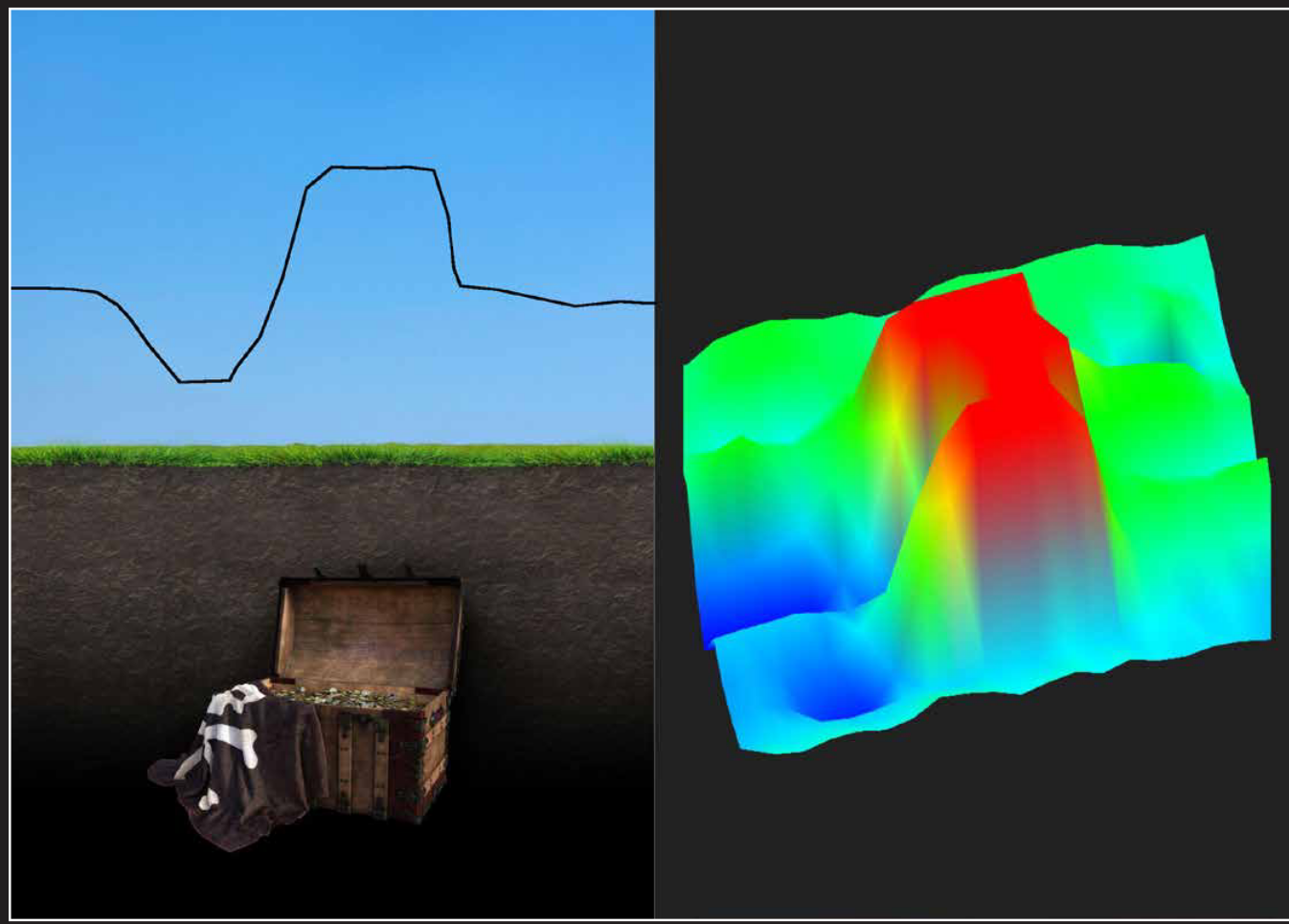

Schatztruhe
Ein quadratisches rotes Signal mit etwas Blau darum. Die 2D-Signallinie zeigt eine Sinuswelle von Blau nach Rot, was auf ein ferromagnetisches Objekt hinweist (die Metallbeschläge und Scharniere der Truhe). Die quadratische Form und die große Scangröße passen zu einem truhengroßen Objekt.

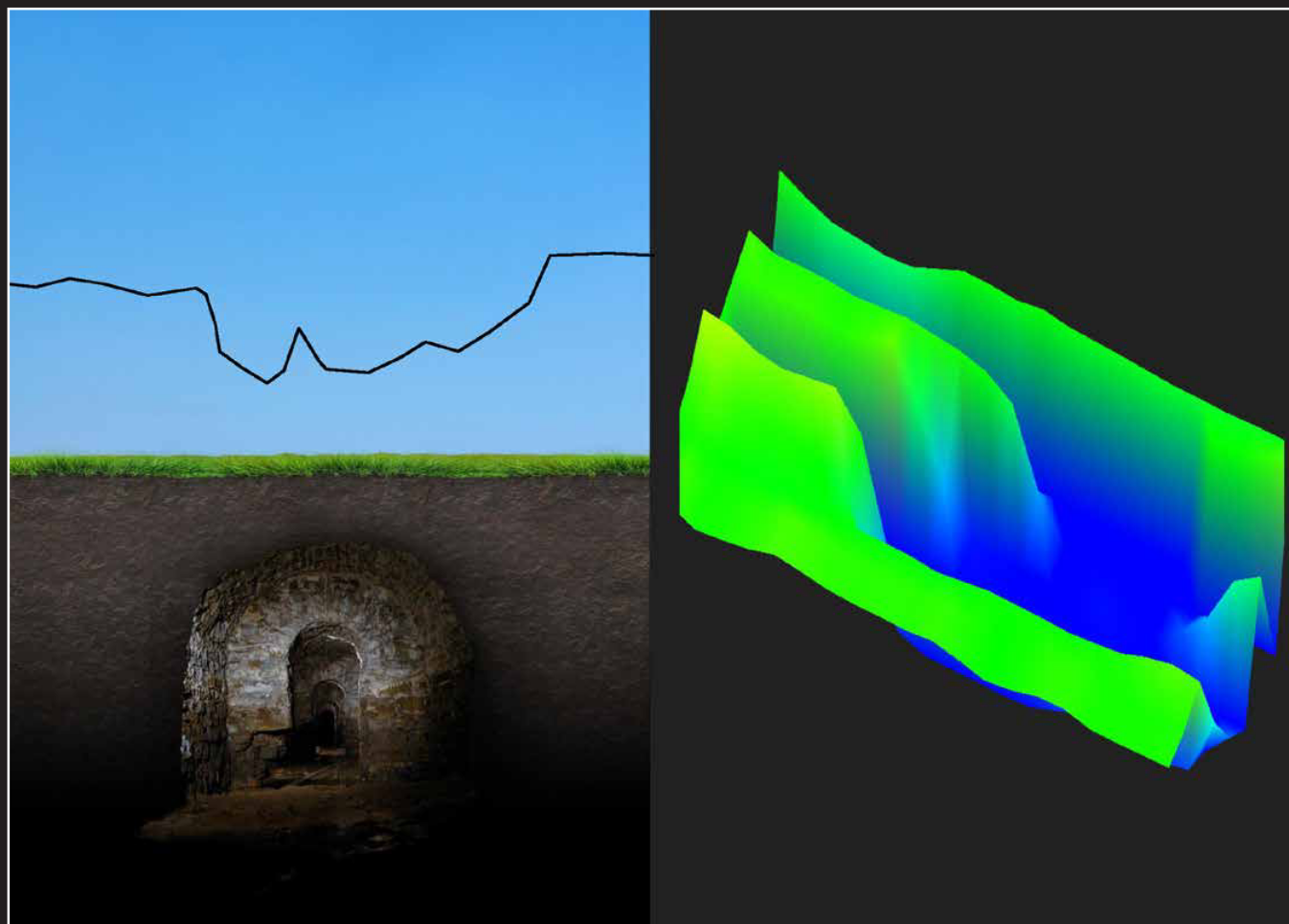

Tunnel oder Höhle
Eine große blaue Fläche mit einem starken negativen Einbruch auf der 2D-Signallinie — es wurde kein metallisches Objekt erkannt, sondern lediglich ein großer nicht-metallischer Hohlraum. Die Größe des gescannten Bereichs deutet eher auf eine Höhle oder einen Tunnel als auf eine kleine Lufttasche hin.

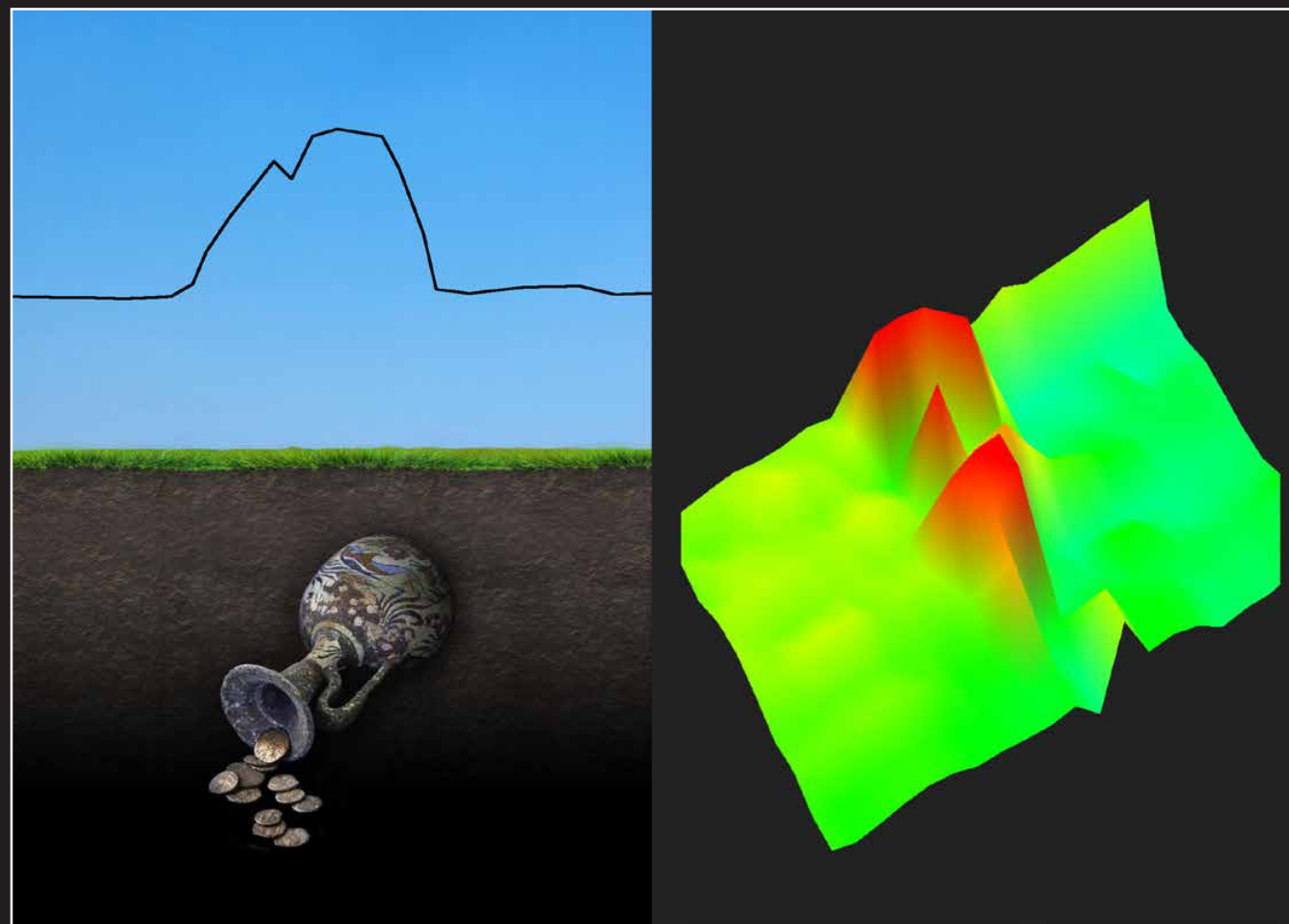

Vase mit Münzen
Eine rote, rundliche Scanform. Die 2D-Linie ist überwiegend positiv mit einer kleinen Spitze in der Mitte — eine nicht-ferromagnetische Signatur. Die rundliche Form und die insgesamt kleinere Größe deuten auf ein kleines, rundes Objekt wie eine Vase hin, möglicherweise mit Münzen in der Nähe.

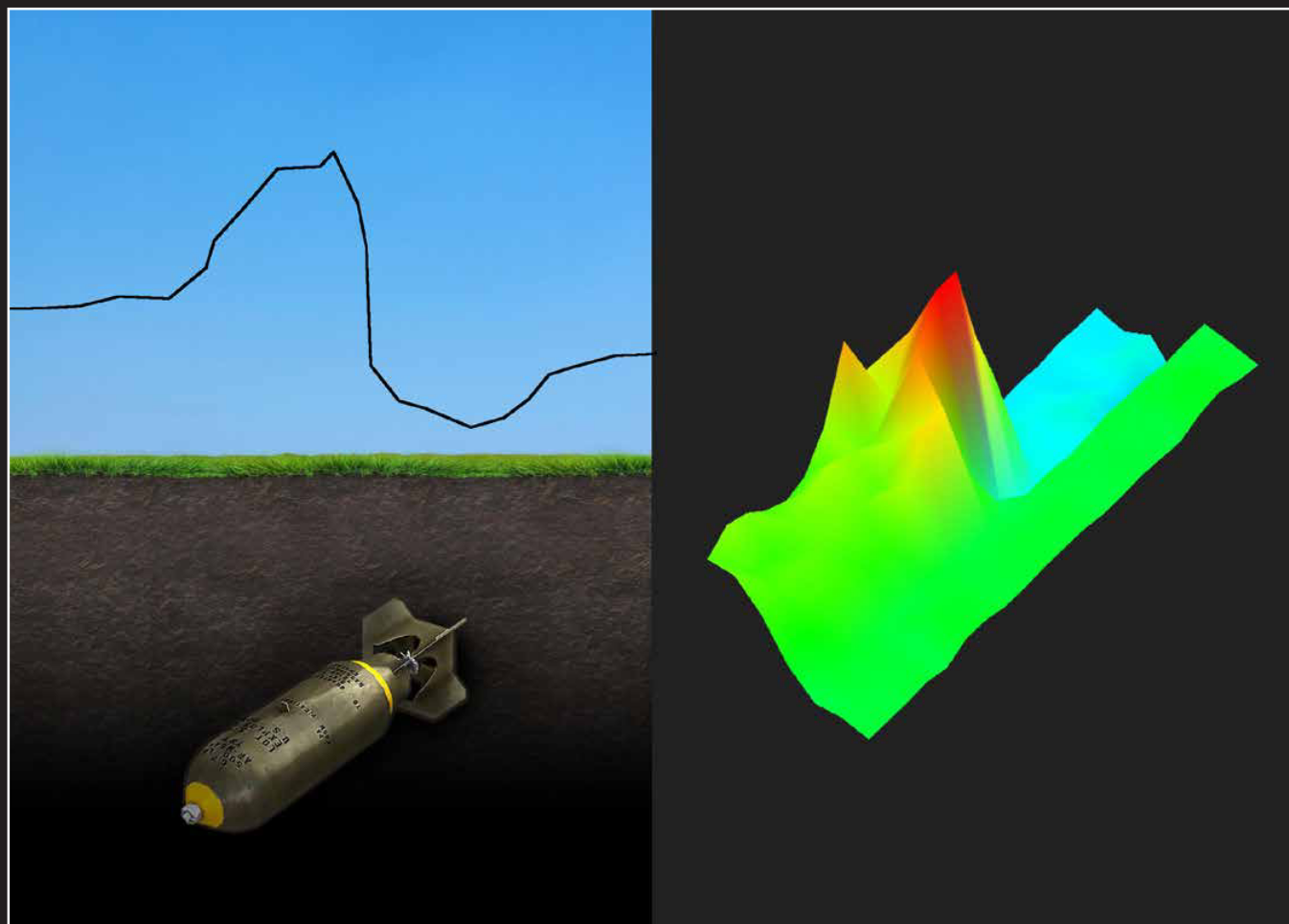

Weltkriegsbombe
Rot- und Hellblautöne mit einem sinusförmigen 2D-Signal — eine ferromagnetische (Eisen-)Signatur. Die längliche, rundliche Scanform und die mittlere Größe passen zu einem Blindgänger.
Wenn ein Scan einer Munition ähnelt, graben Sie nicht. Stoppen Sie, markieren Sie die Stelle und kontaktieren Sie die örtlichen Behörden oder den Kampfmittelräumdienst.

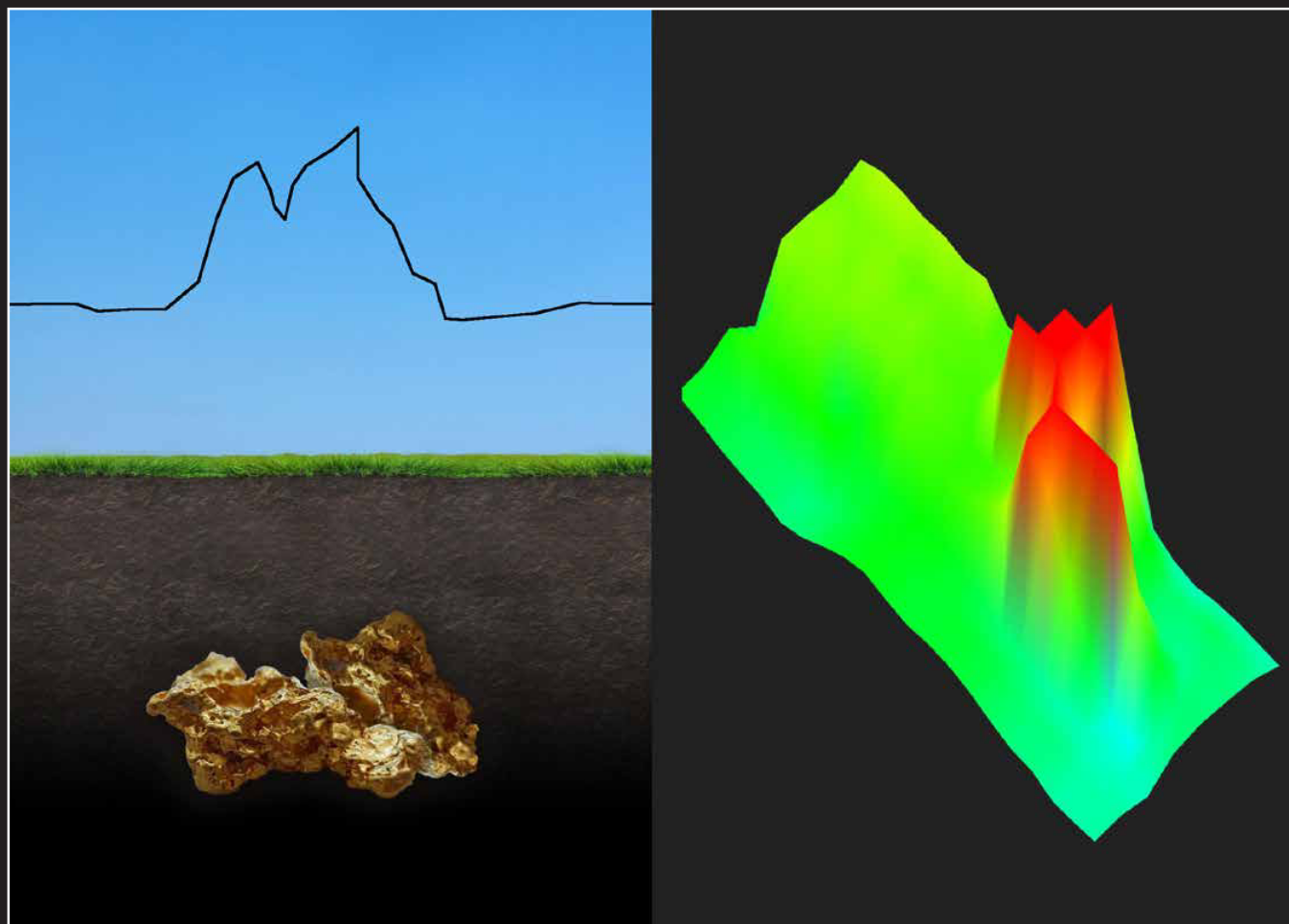

Goldvorkommen
Rot, mit einem zweispitzigen 2D-Signal — eine nicht-ferromagnetische Signatur, typisch für natürliches Gold. Der gescannte Bereich ist kleiner als bei einem vergrabenen Objekt ähnlicher Signalstärke, was eher zu einem Goldnugget oder -vorkommen als zu einem gefertigten Objekt passt. Goldadern können eine deutlich größere Version desselben Musters erzeugen.

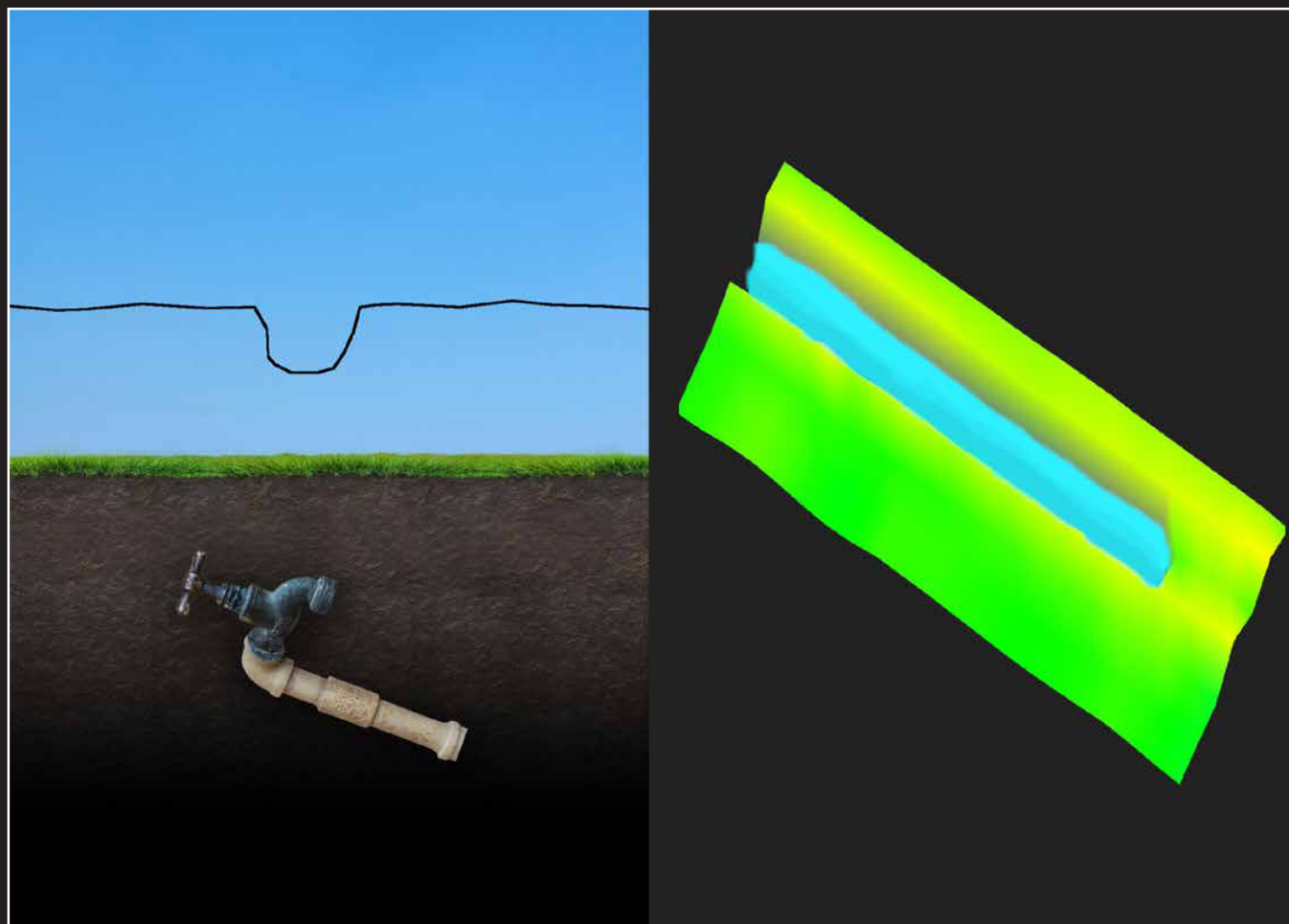

Kunststoffleitung
Eine gerade, flache blaue Linie mit nur einem kleinen Einbruch im 2D-Signal — eine nicht-metallische Signatur, wie sie zu einem Kunststoffrohr oder einer Abwasserleitung passt. Das Scannen eines breiteren Bereichs entlang der Linie lässt Sie ihren gesamten Verlauf nachverfolgen.

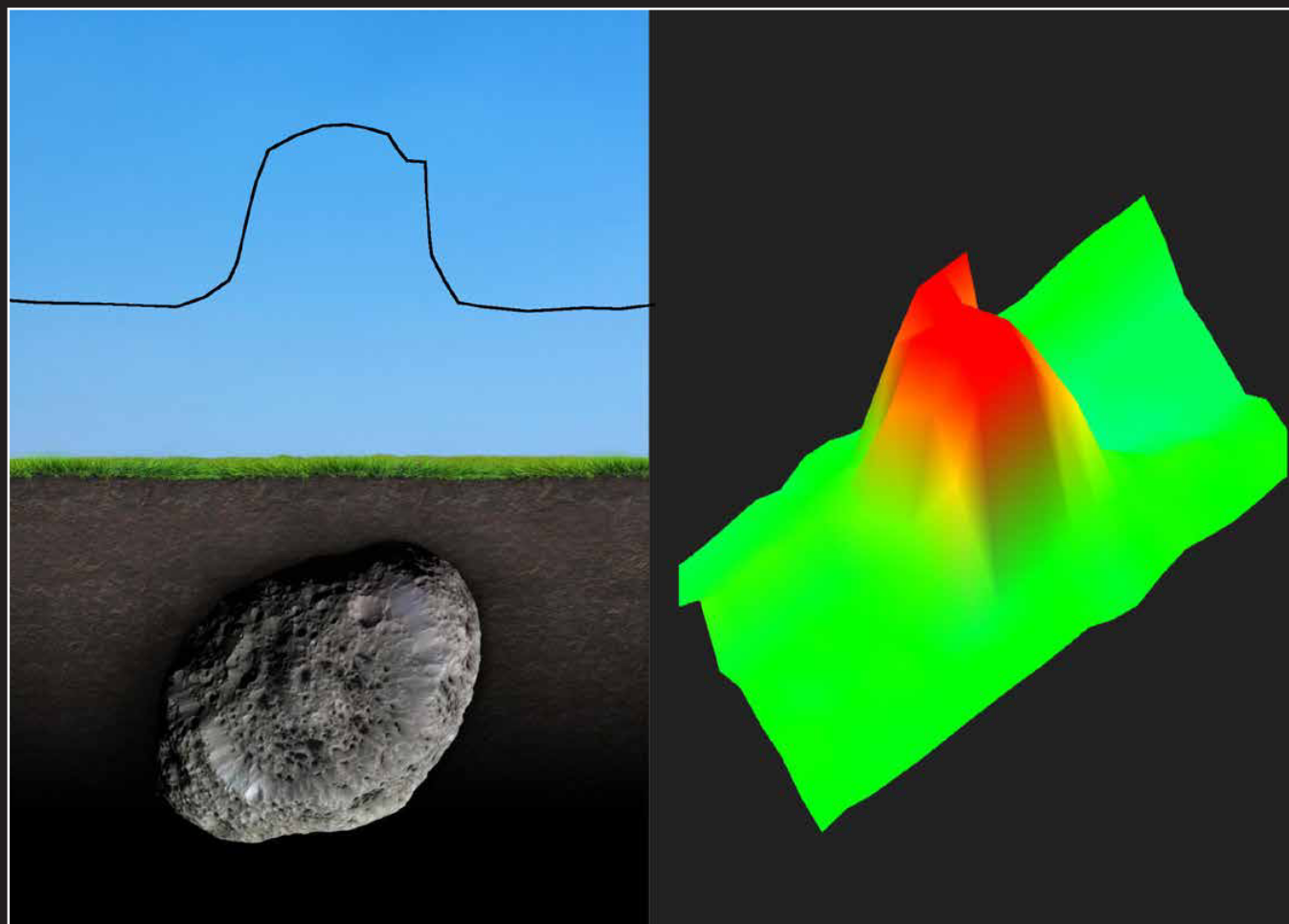

Meteorit
Ein starkes, rundliches rotes Signal ohne Spitzen auf der 2D-Linie — dichtes ferromagnetisches Material in einem felsgroßen, rundlichen Scan. Dieses Muster ist nützlich, um einen metallischen Meteoriten beim Scannen eines felsigen Bereichs von gewöhnlichem Gestein zu unterscheiden.

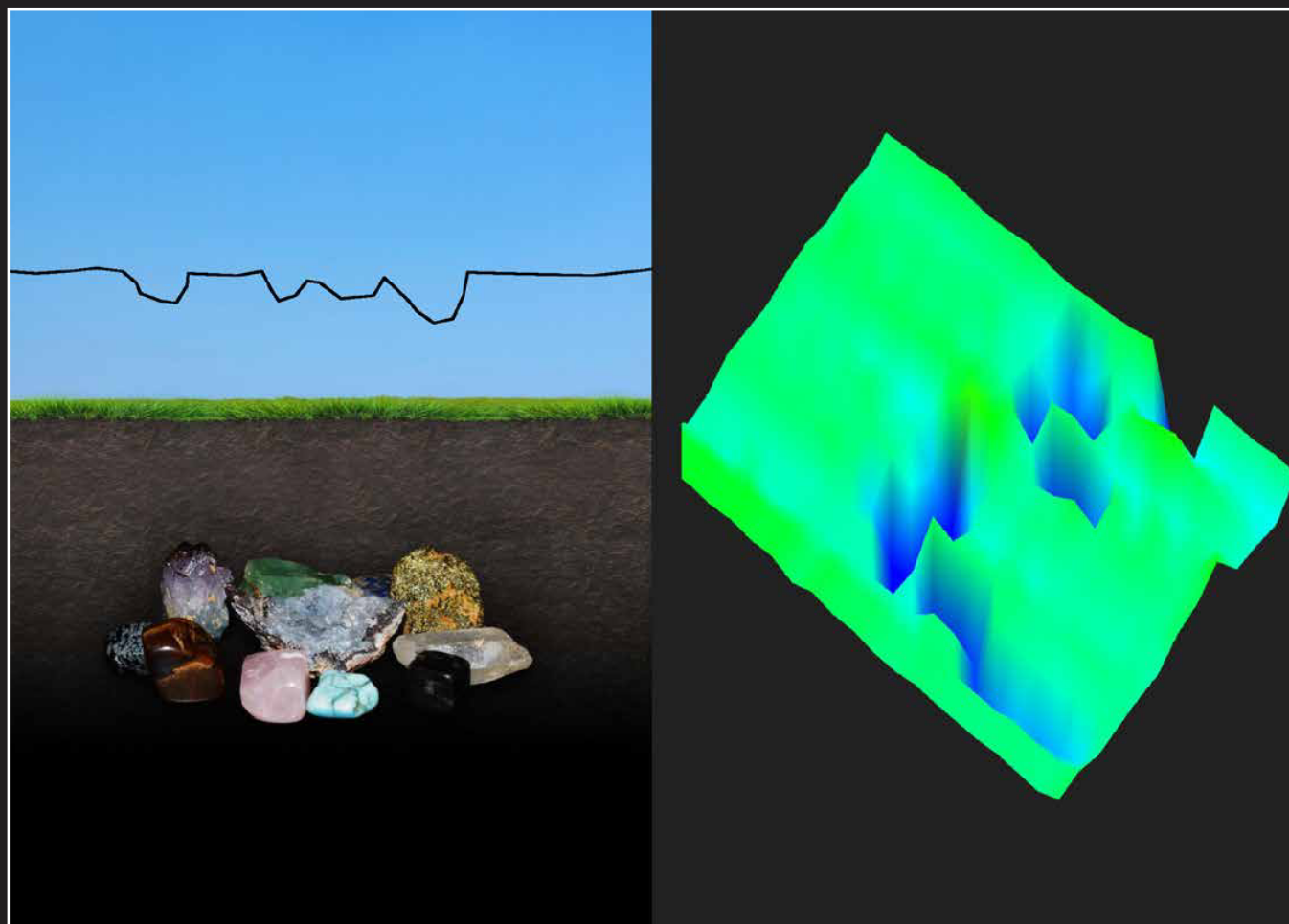

Edelsteine / Mineralvorkommen
Kleine blaue Taschen mit unterschiedlich starkem Negativsignal auf der 2D-Linie — eine nicht-metallische Signatur. Die kleine Scangröße und die verstreuten Taschen sind typisch für Boden, der auf Edelsteine oder Mineralvorkommen untersucht werden sollte, statt auf ein einzelnes vergrabenes Objekt.

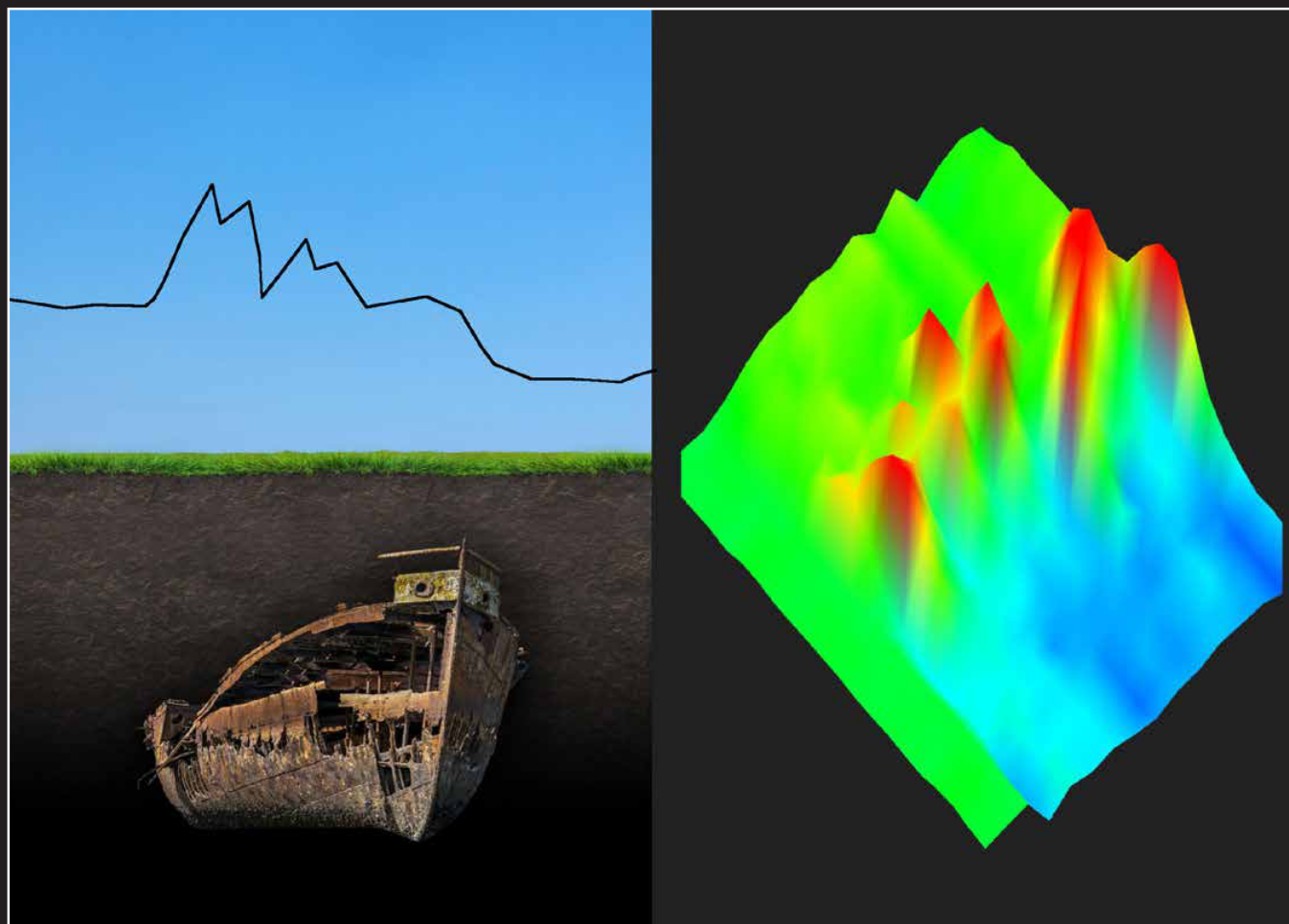

Massives metallisches Objekt (z. B. Schiffswrack)
Mehrere rote Spitzen mit Hellblau über einer großen, unvollständigen Scanfläche — das Objekt ist zu groß, um es in einem Durchgang vollständig zu erfassen. Die 2D-Linie zeigt wiederholte positive Spitzen, gefolgt von einem anhaltenden negativen Signal, was auf eine große Menge ferromagnetischen Materials hindeutet. Wracks wie dieses können auch andere Materialien verbergen, einschließlich Gold — scannen Sie den umliegenden Bereich in größerem Maßstab, um das vollständige Bild zu erhalten.
Weltkriegsgewehr
Eine rote, längliche Scanform mit einem zweispitzigen 2D-Signal, passend zu einem gewehrgroßen Objekt, das im Boden liegt. TreasureHunter3D-Detektoren mit der Funktion Tiefenanzeige können aus diesem Scan die Tiefe des Objekts anhand der Signaldaten und Ihrer eingestellten Bodenart schätzen — betrachten Sie das Ergebnis als Näherungswert, da die Bodenbeschaffenheit von Ort zu Ort variiert.
Beispiele für den AR-Kameramodus
Beim GoldenEye Plus überlagert der Professional-3D-Scan-Modus dieselben Farb- und Formdaten direkt mit der Live-Kameraansicht.

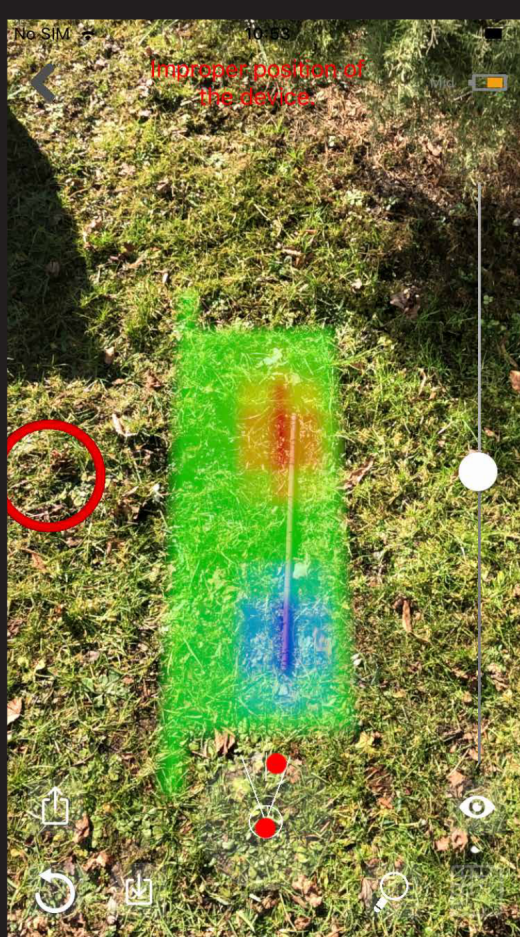

Stahlstab (Eisen)
Das Signal verläuft von Rot zu Blau (eine Sinuswelle), typisch für Eisen. Der Scan zeigt außerdem eine schmale, lineare Form — passend zu einem stabförmigen Objekt, das unter der Oberfläche liegt.

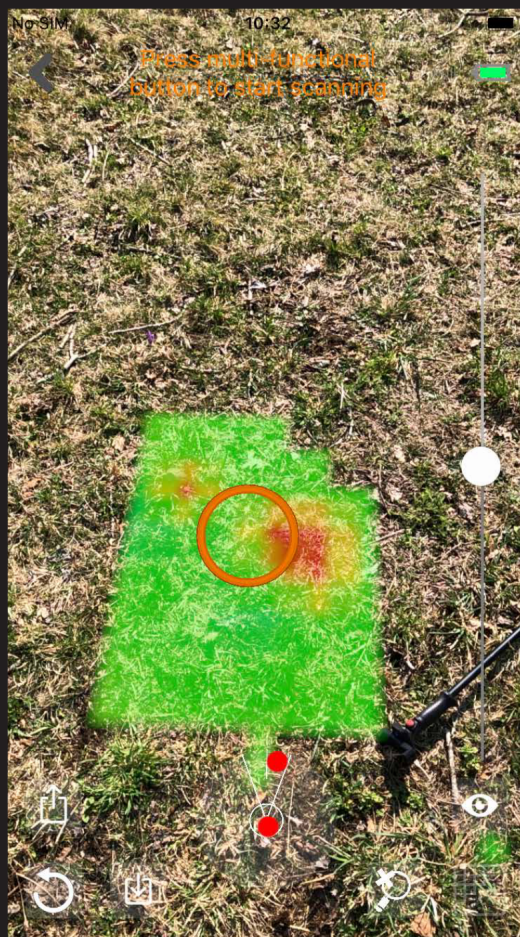

Vergrabene Granate
Ein rotes, kreisförmiges Signal — ein ferromagnetisches Material, das zu der Eisenlegierung passt, aus der Granaten bestehen. Die kreisförmige Gestalt ist ein starker Hinweis auf die wahrscheinliche Form des Objekts.
Wie bei jedem munitionsähnlichen Signal gilt: Nicht graben. Markieren Sie die Stelle und kontaktieren Sie die örtlichen Behörden.
