Farben und Formen interpretieren
Diskriminierung — herauszufinden, um welche Art von Objekt es sich handelt, bevor Sie graben — ergibt sich aus der Kombination zweier Elemente in Ihren Scandaten: Farbe und Signalform. Zusammen geben sie Ihnen einen starken Hinweis auf das Material eines Objekts und sogar eine grobe Vorstellung von seiner Größe und Tiefe.
Abgleich auf den Nullpunkt

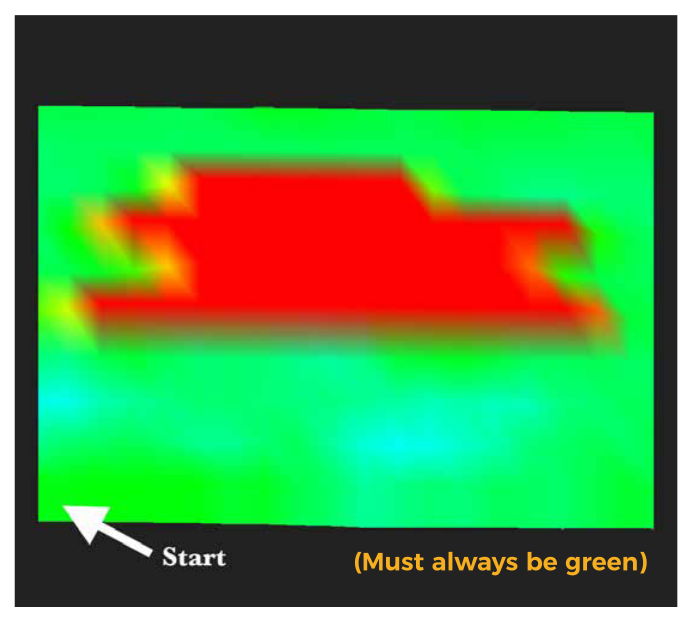

Vor jedem Scan muss der Detektor abgeglichen werden. Drücken Sie die Detektortaste, wenn sich keine Metallobjekte in der Nähe befinden — der Detektor setzt seinen Basiswert auf Grün, was den Nullpunkt (kein Ziel) darstellt.
Gleichen Sie den Detektor vor jedem Scan neu ab. Befindet sich während des Abgleichs ein Metallobjekt in der Nähe des Detektors, ist die Basislinie falsch eingestellt und der gesamte Scan liefert Fehlalarme.

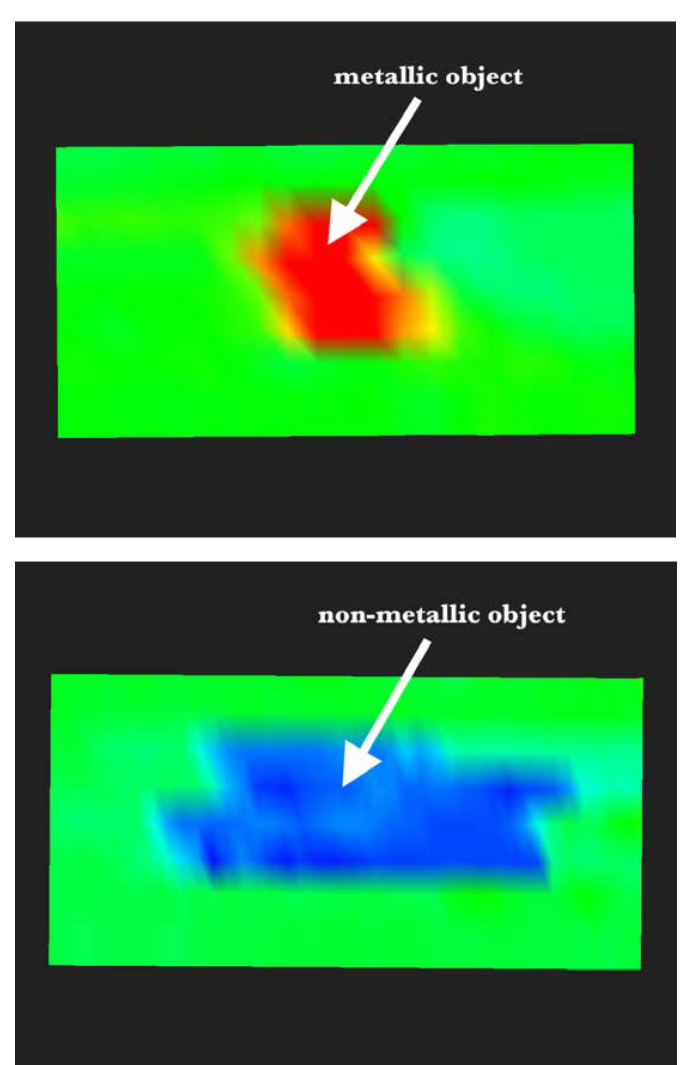

Farblegende
Nach dem Abgleich markiert jede Farbe außer Grün ein erkanntes Objekt oder eine Bodenanomalie:
| Farbe | Anzeige | Wahrscheinliches Material |
|---|---|---|
| Grün | Nullpunkt — kein Ziel | — |
| Rot / Orange / Gelb | Positives Signal | Metallisches Objekt (ferromagnetisch oder nicht-ferromagnetisch) |
| Blau / Hellblau | Negatives Signal | Nicht-metallisches Objekt oder Hohlraum |
Die Signalform interpretieren
Die Farbe allein sagt Ihnen nur positiv oder negativ — die Form verrät Ihnen die Art des Materials. Wechseln Sie zu Quick Scan und achten Sie bei der 2D-Signallinie auf eine von drei charakteristischen Formen:

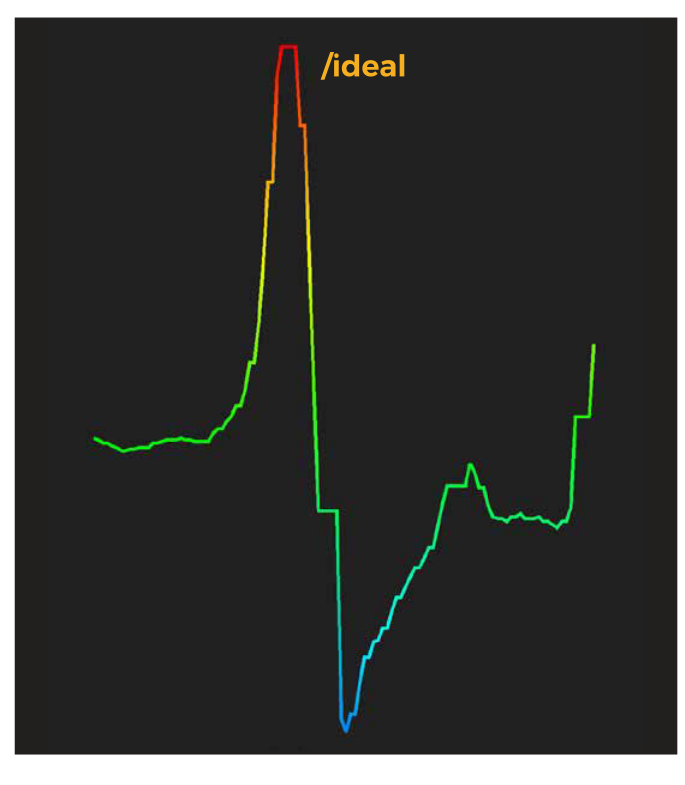

Ferromagnetisch (Eisen, Stahl)
Das Signal verläuft von Rot (positiv) direkt zu Blau (negativ) — eine einzelne Sinuswellenform.

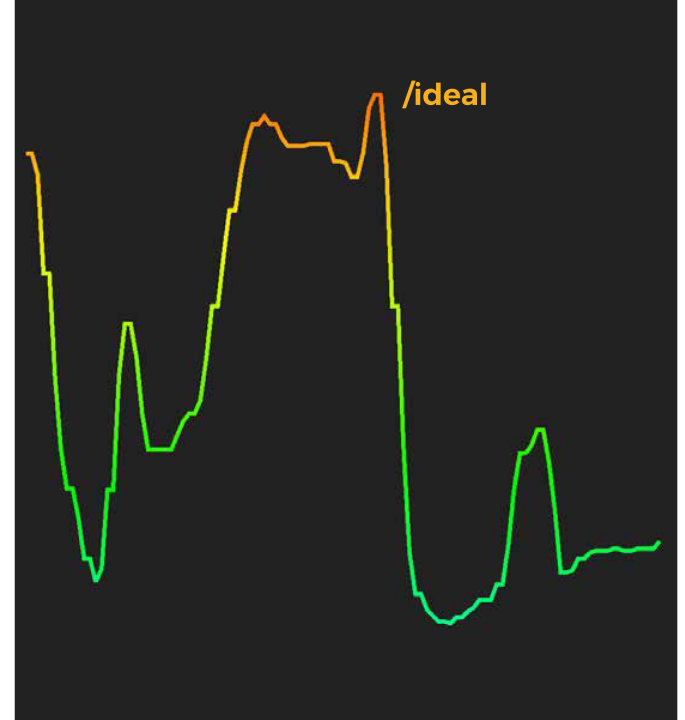

Nicht-ferromagnetisch (Gold, Silber, Kupfer, Messing)
Das Signal bleibt vollständig im Rot-/Orange-/Gelb-Bereich und zeigt eine charakteristische Zwei-Spitzen-Form.

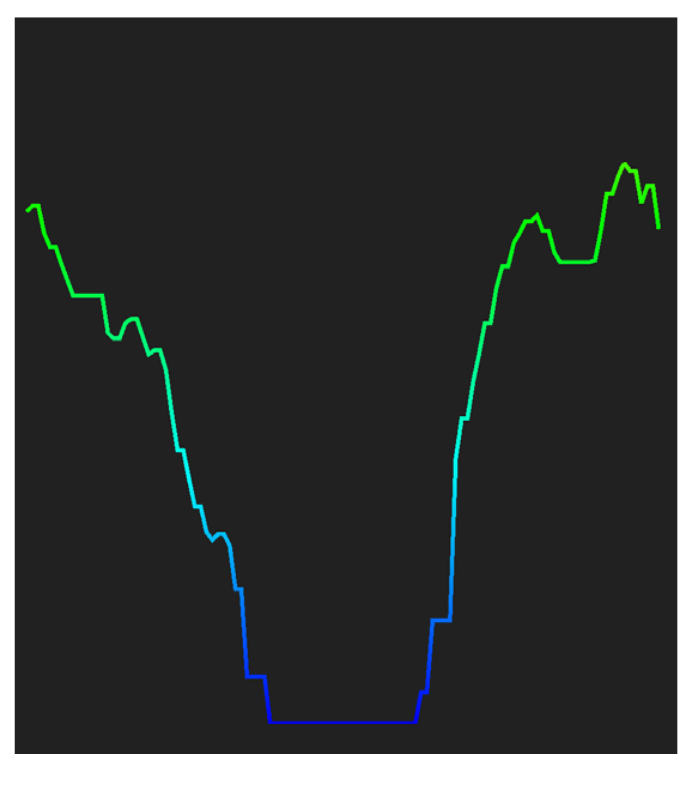

Nicht-metallisch (Hohlräume, Kunststoff, Stein)
Das Signal ist vollständig negativ und bleibt im Blau-/Hellblau-Bereich ohne positive Spitze.
Kurzübersicht
| Material | Farbbereich | Signalform |
|---|---|---|
| Ferromagnetisch | Rot → Blau | Einzelne Sinuswelle (positiv zu negativ) |
| Nicht-ferromagnetisch | Nur Rot / Orange / Gelb | Zwei Spitzen |
| Nicht-metallisch / Hohlraum | Nur Blau / Hellblau | Einzelner negativer Einbruch |
Dies sind ideale Formen, die unter kontrollierten Bedingungen aufgezeichnet wurden. Reale Bodenart, Mineralisierung und die Anzahl der Objekte an derselben Stelle können das Signal verzerren — lesen Sie Faktoren, die Scanergebnisse beeinflussen, um zu erfahren, was Sie erwarten können und wie Sie dies ausgleichen.
