أمثلة تفسير المسح الثلاثي الأبعاد
تُطبّق هذه الأمثلة العملية مبادئ اللون والشكل، إلى جانب العوامل المؤثرة في النتائج، على بيانات مسح أرضي ثلاثي الأبعاد حقيقية. يقرن كل مثال جسماً مدفوناً بمخرجات المسح الفعلية له حتى تتعلم التعرف على النمط في عمليات المسح الخاصة بك.
هذه الأمثلة دليل إرشادي، وليست ضماناً. تحقق دائماً من اللون وشكل الإشارة وحجم المسح والسياق الواقعي قبل أن تقرر ما تحفر من أجله.
مرجع سريع
| الجسم | اللون | شكل الإشارة | المادة المحتملة |
|---|---|---|---|
| صندوق كنز | أحمر، شكل مربع | موجة جيبية (أزرق ← أحمر) | حديدي |
| نفق / كهف | أزرق، منطقة كبيرة | انخفاض سالب كبير | غير معدني (فراغ) |
| إناء بعملات | أحمر، مستدير | إيجابي في الغالب، ذروة صغيرة | غير حديدي |
| قنبلة من الحرب العالمية الثانية | أحمر وأزرق فاتح | موجة جيبية | حديدي |
| راسب ذهبي | أحمر، منطقة صغيرة | ذروتان | غير حديدي |
| خط أنابيب بلاستيكي | أزرق، خط مستقيم طويل | انخفاض سالب صغير | غير معدني |
| نيزك | أحمر قوي، مستدير | إيجابي مستدير، بدون ذُرى | مركب حديدي كثيف |
| أحجار كريمة / معادن | أزرق، جيوب صغيرة | سالب، بقوة متفاوتة | غير معدني |
| حطام سفينة / كتلة معدنية ضخمة | أحمر وأزرق فاتح، منطقة كبيرة | ذُرى إيجابية + سالب مستمر | حديدي |
| بندقية من الحرب العالمية الثانية | أحمر، شكل ممدود | ذروتان | غير حديدي / مختلط |

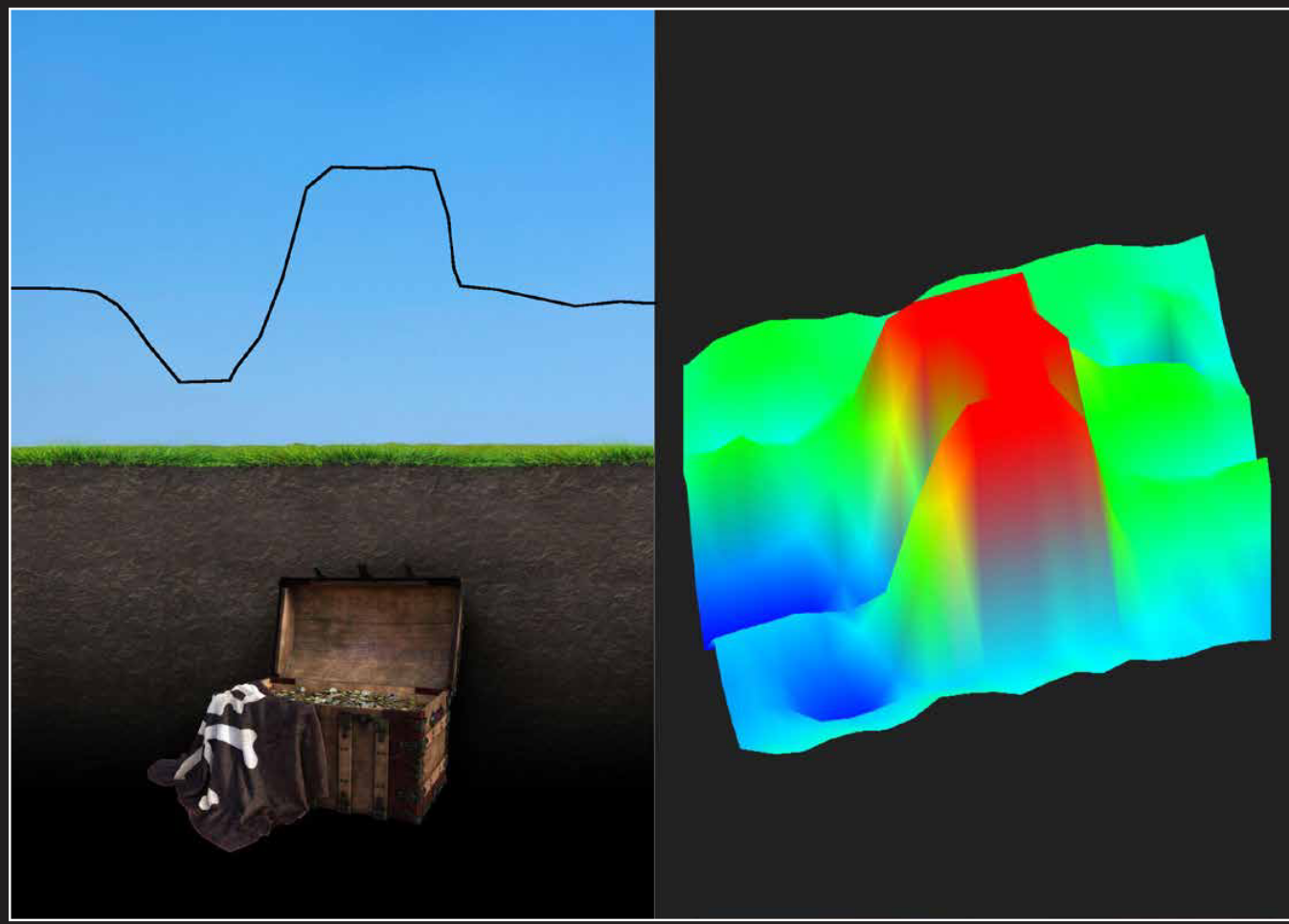

صندوق الكنز
إشارة حمراء مربعة الشكل مع بعض اللون الأزرق حولها. يُظهر خط الإشارة الثنائي الأبعاد موجة جيبية من الأزرق إلى الأحمر، مما يشير إلى جسم حديدي (تركيبات ومفصلات الصندوق المعدنية). الشكل المربع وحجم المسح الكبير يتوافقان مع جسم بحجم صندوق.

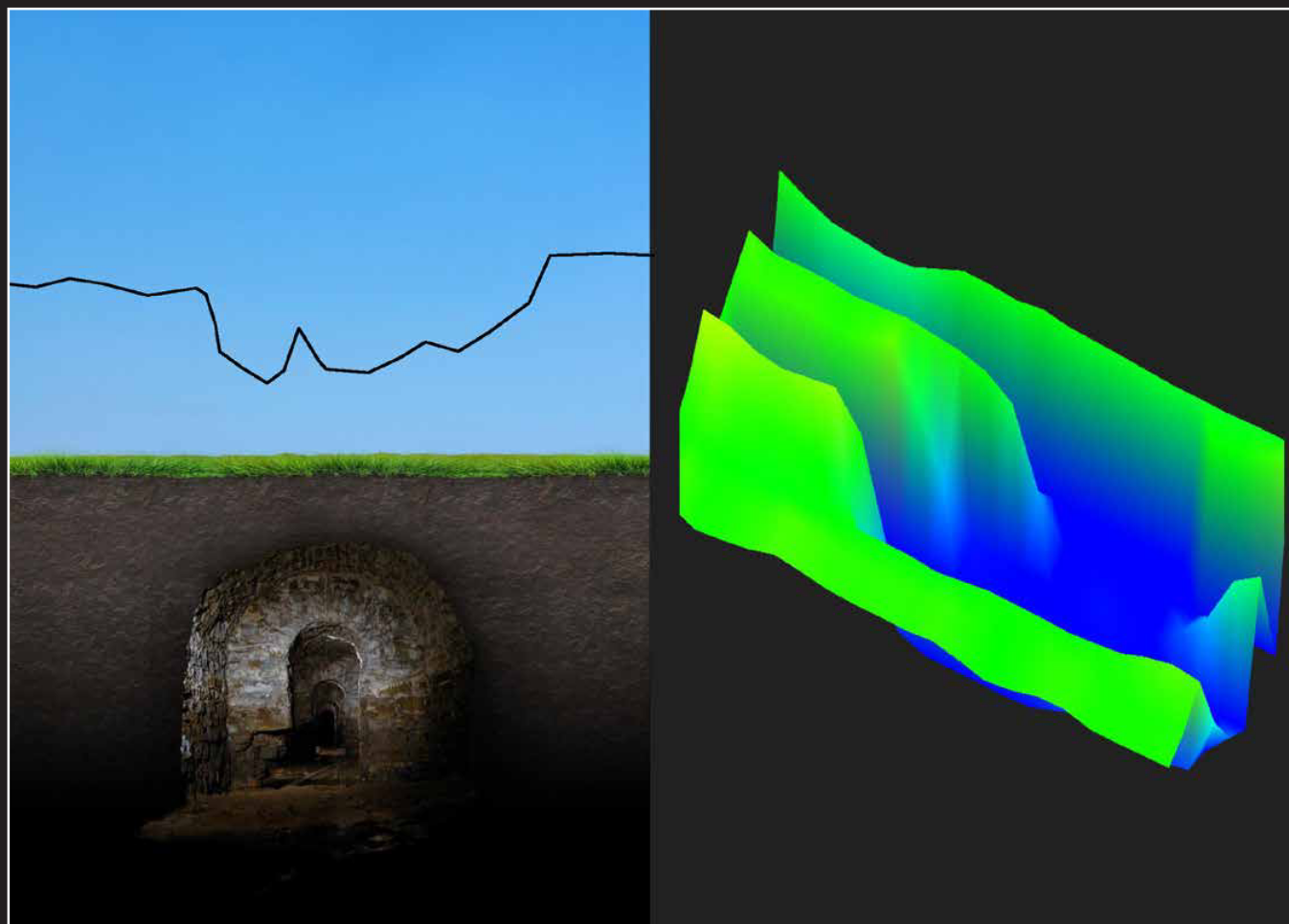

نفق أو كهف
منطقة كبيرة من اللون الأزرق مع انخفاض سالب كبير على خط الإشارة الثنائي الأبعاد — لم يُكتشف أي جسم معدني، بل مجرد فراغ غير معدني كبير. حجم المنطقة الممسوحة يوحي بوجود كهف أو نفق بدلاً من جيب هواء صغير.

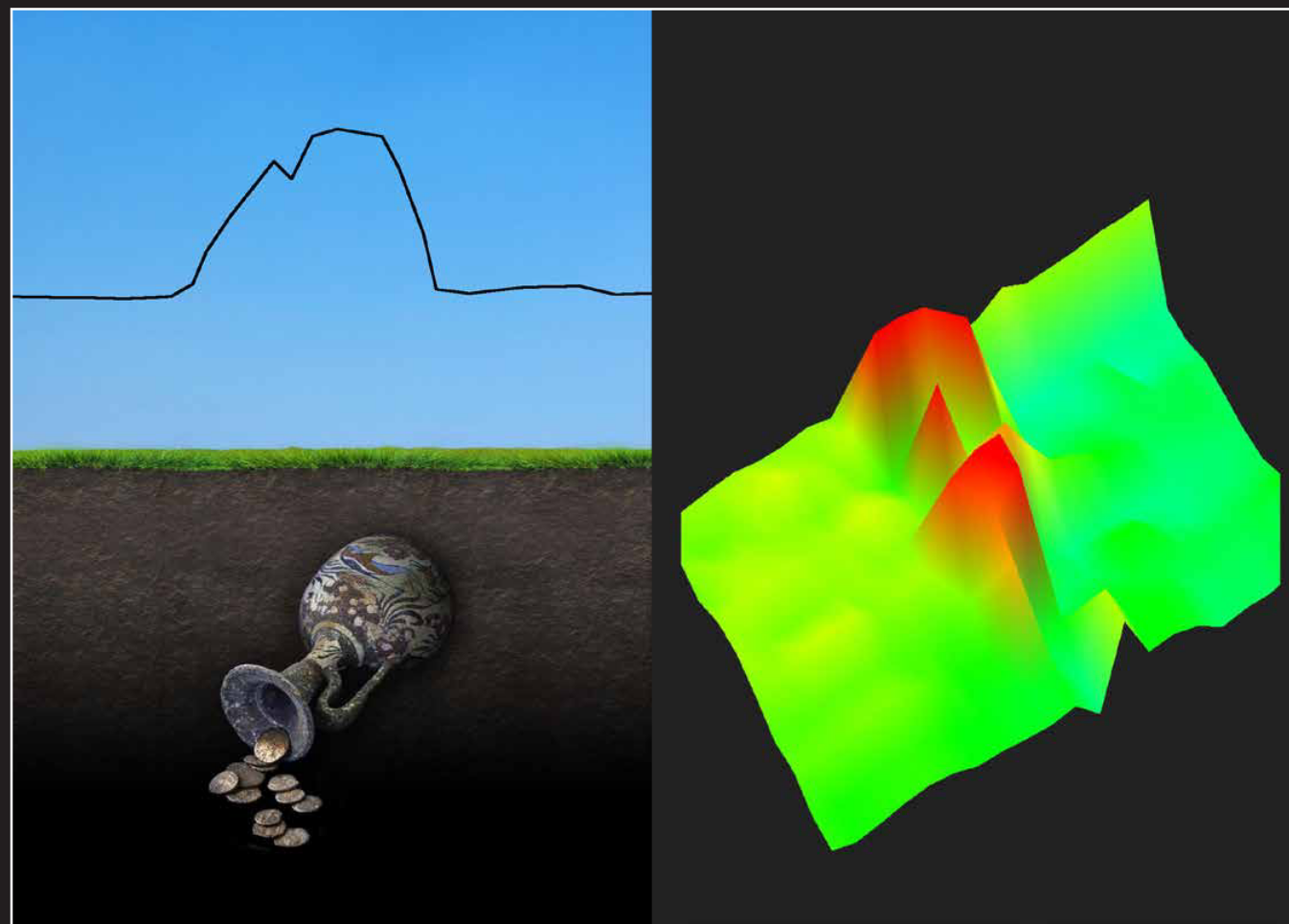

إناء بعملات
شكل مسح أحمر مستدير. الخط الثنائي الأبعاد إيجابي في الغالب مع ذروة صغيرة في المنتصف — توقيع غير حديدي. الشكل المستدير والحجم الإجمالي الأصغر يوحيان بجسم مستدير صغير مثل إناء، ربما مع عملات بالقرب منه.

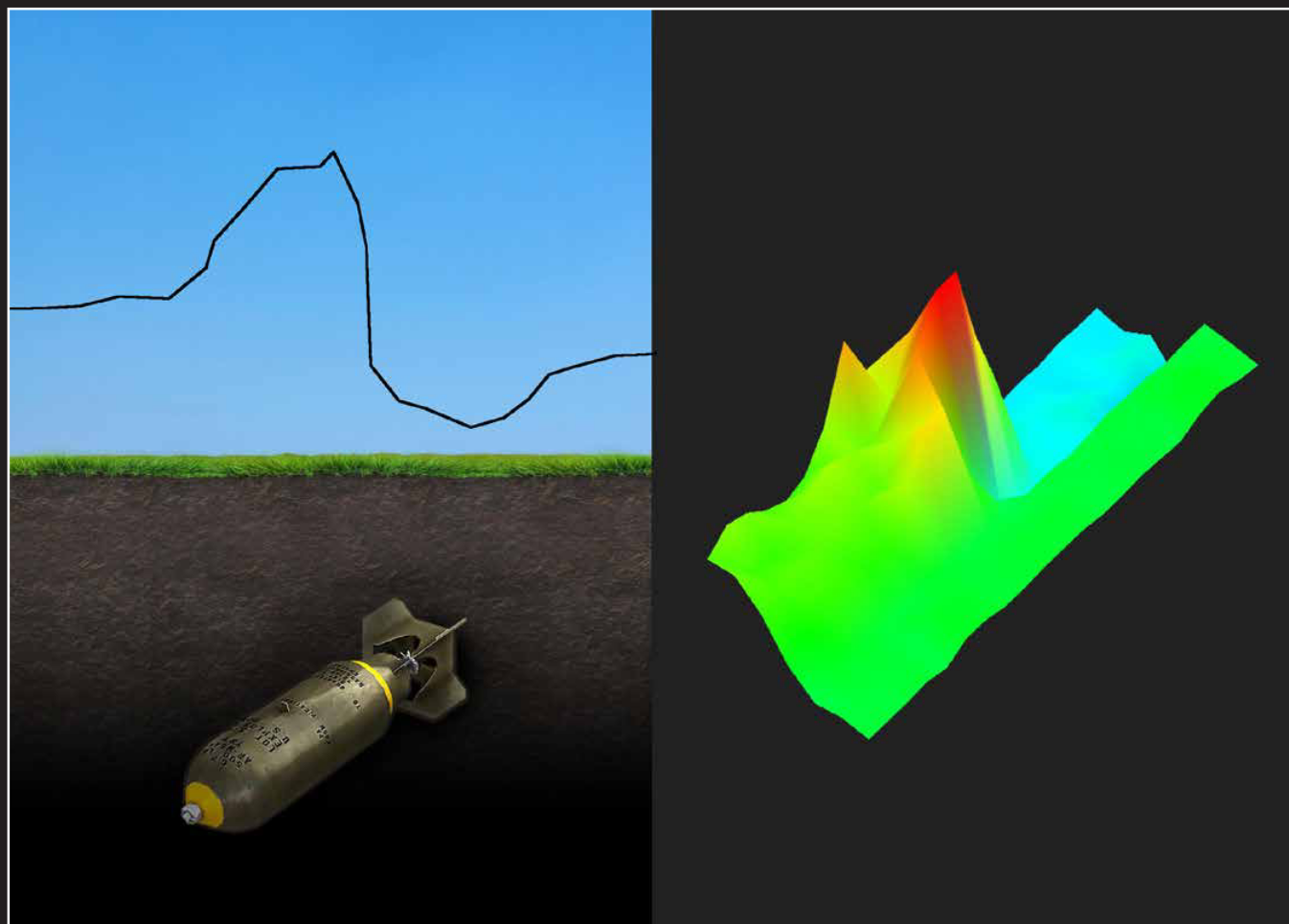

قنبلة من الحرب العالمية الثانية
ألوان حمراء وزرقاء فاتحة مع إشارة ثنائية الأبعاد على شكل موجة جيبية — توقيع حديدي (حديد). شكل المسح الممدود والمستدير والحجم المتوسط يتوافقان مع ذخيرة غير منفجرة.
إذا كان المسح يشبه ذخيرة، لا تحفر. توقف، حدّد الموقع، واتصل بالسلطات المحلية أو وحدة التخلص من القنابل.

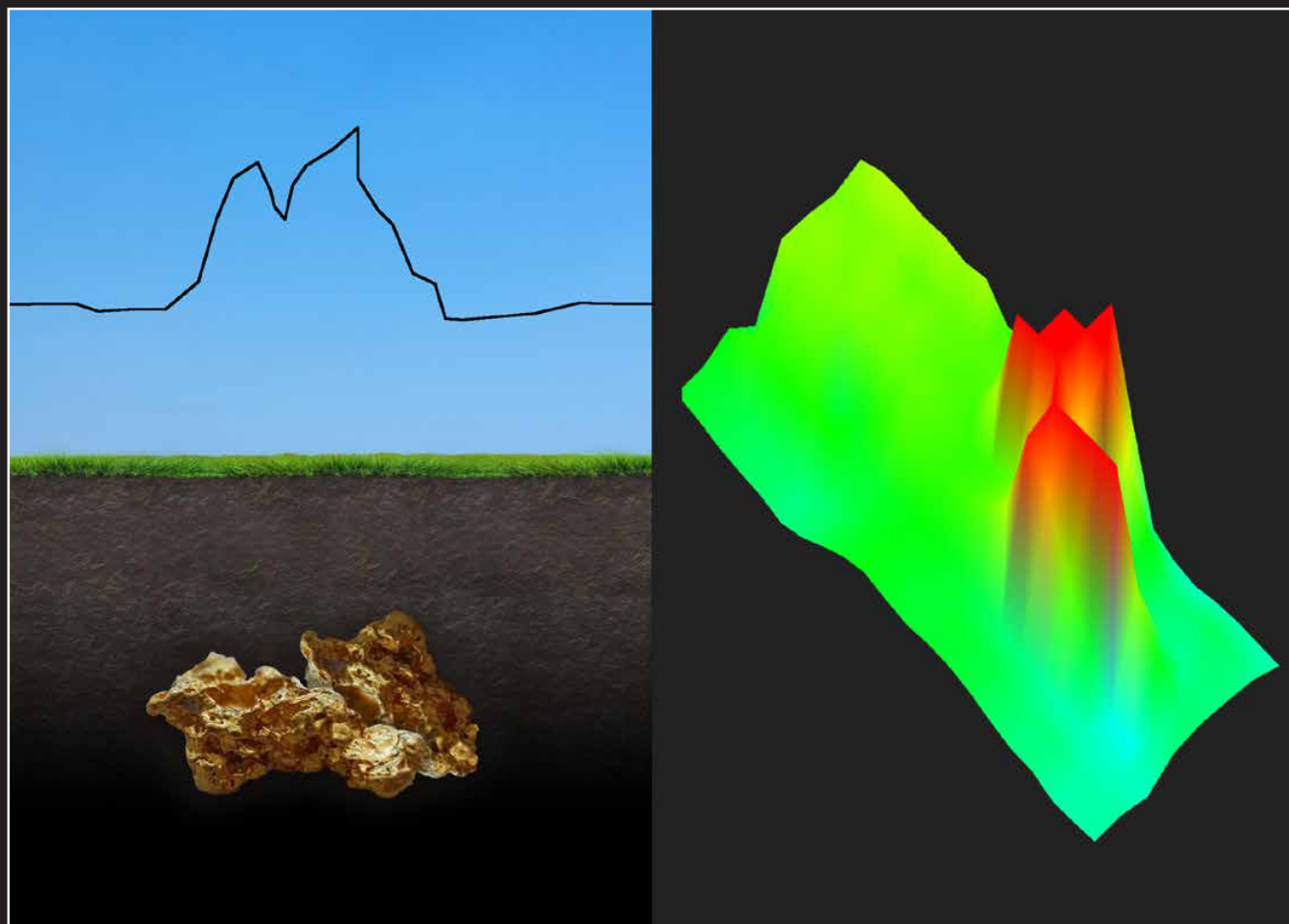

راسب ذهبي
أحمر، مع إشارة ثنائية الأبعاد بذروتين — توقيع غير حديدي نموذجي للذهب الطبيعي. المنطقة الممسوحة أصغر من جسم مدفون بقوة إشارة مماثلة، وهو ما يتوافق مع كتلة أو راسب ذهبي وليس جسماً مصنّعاً. يمكن لعروق الذهب أن تنتج نسخة أكبر بكثير من هذا النمط نفسه.

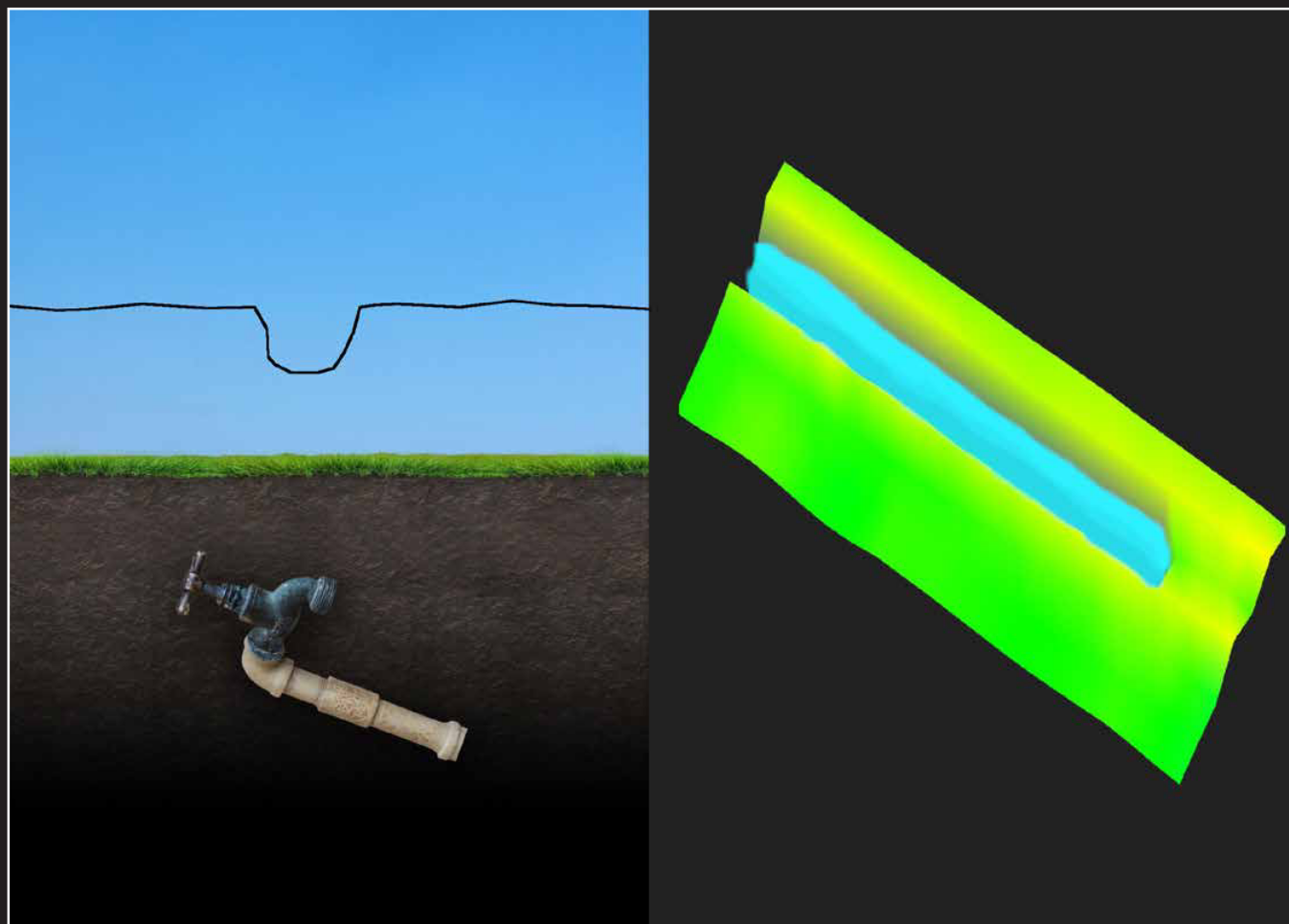

خط أنابيب بلاستيكي
خط أزرق مستقيم وضحل مع انخفاض صغير فقط على الإشارة الثنائية الأبعاد — توقيع غير معدني يتوافق مع أنبوب بلاستيكي أو خط صرف. مسح منطقة أوسع على طول الخط يتيح لك تتبع طوله الكامل.

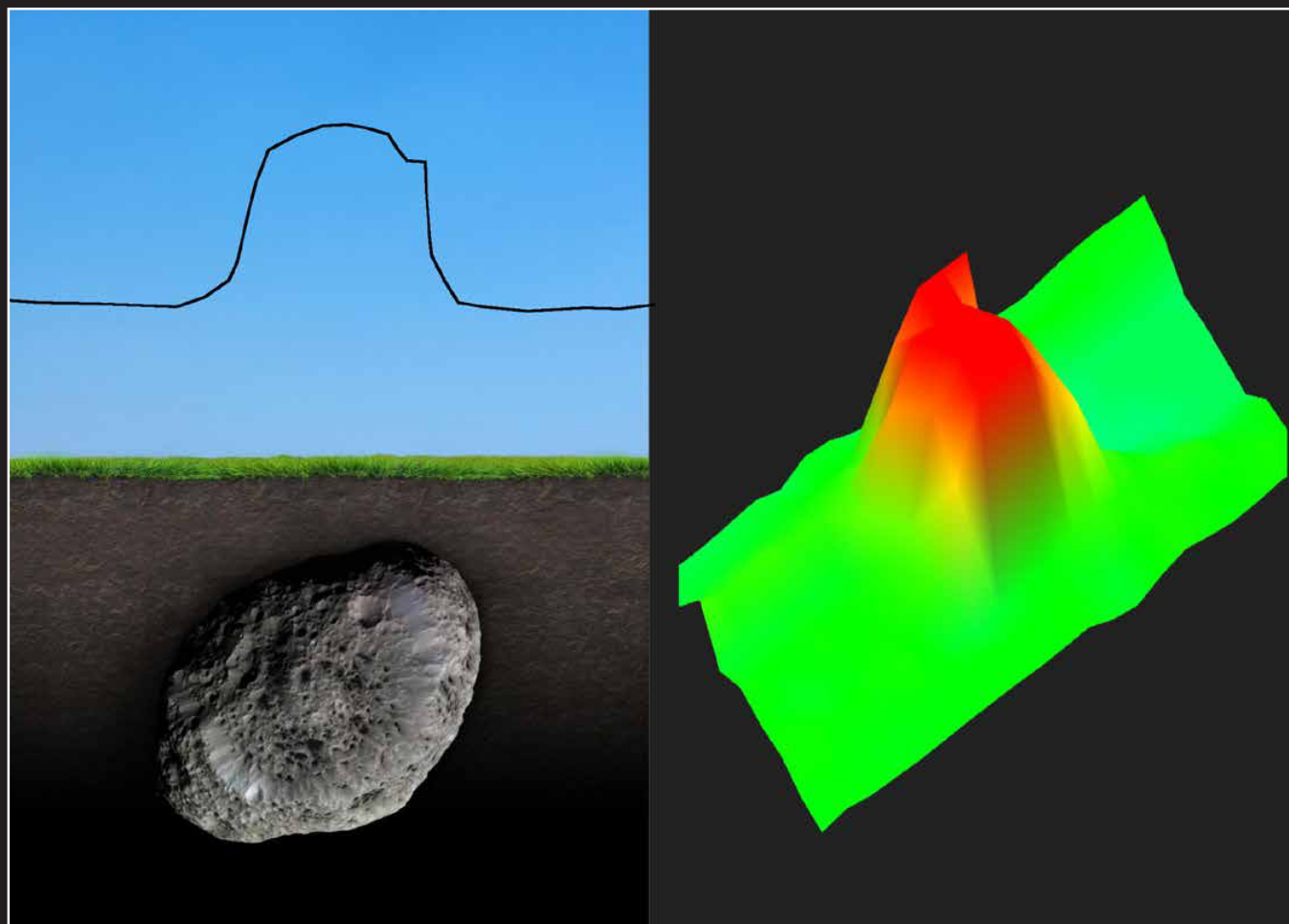

نيزك
إشارة حمراء مستديرة قوية بدون ذُرى على الخط الثنائي الأبعاد — مادة حديدية كثيفة في مسح بحجم صخرة ومستدير الشكل. هذا النمط طريقة مفيدة للتمييز بين نيزك معدني وصخرة عادية عند مسح منطقة صخرية.

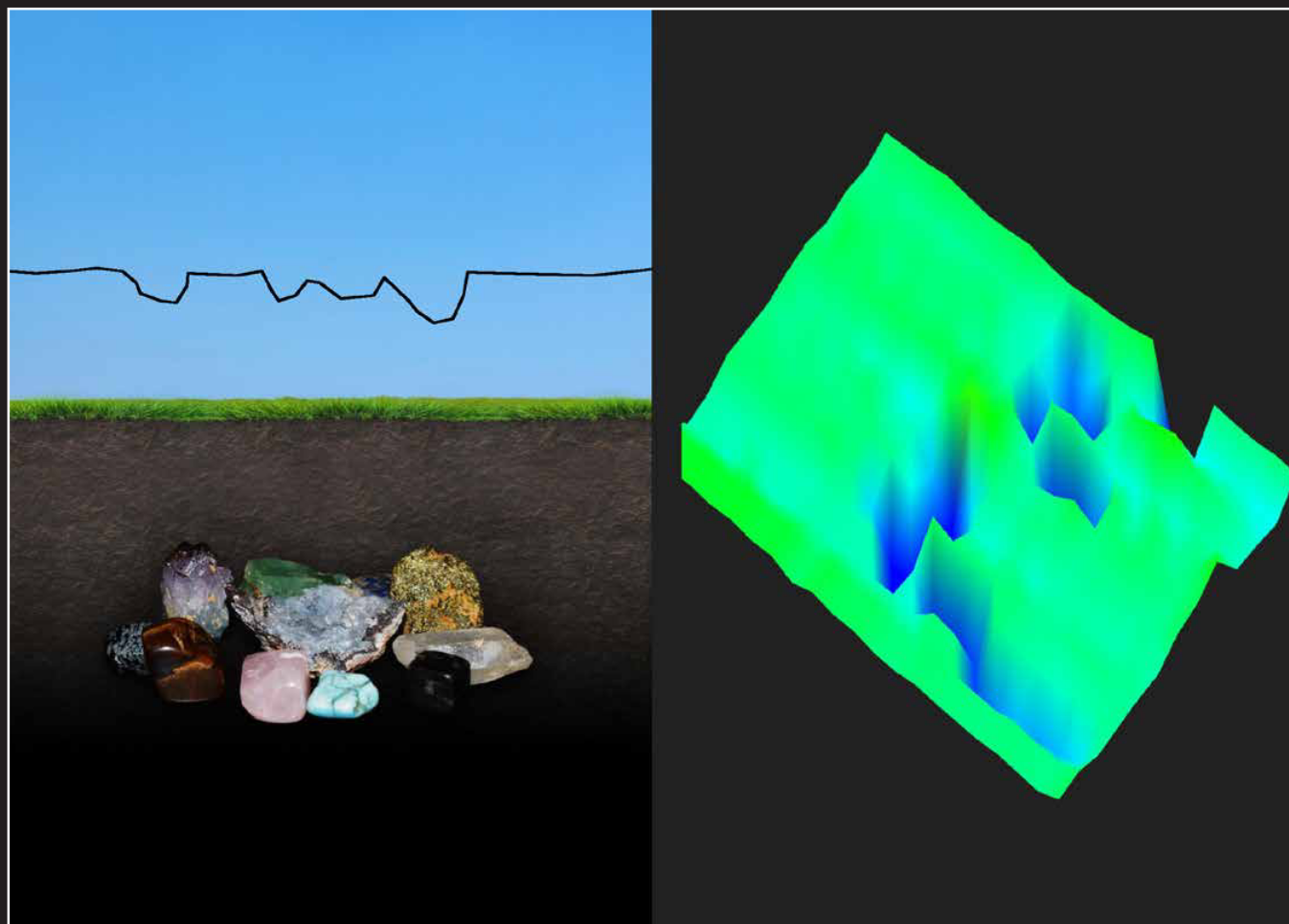

أحجار كريمة / راسب معدني
جيوب زرقاء صغيرة بقوة سالبة متفاوتة على الخط الثنائي الأبعاد — توقيع غير معدني. حجم المسح الصغير والجيوب المتناثرة نموذجية لأرض تستحق التحقيق فيها بحثاً عن أحجار كريمة أو رواسب معدنية، وليست جسماً مدفوناً واحداً.

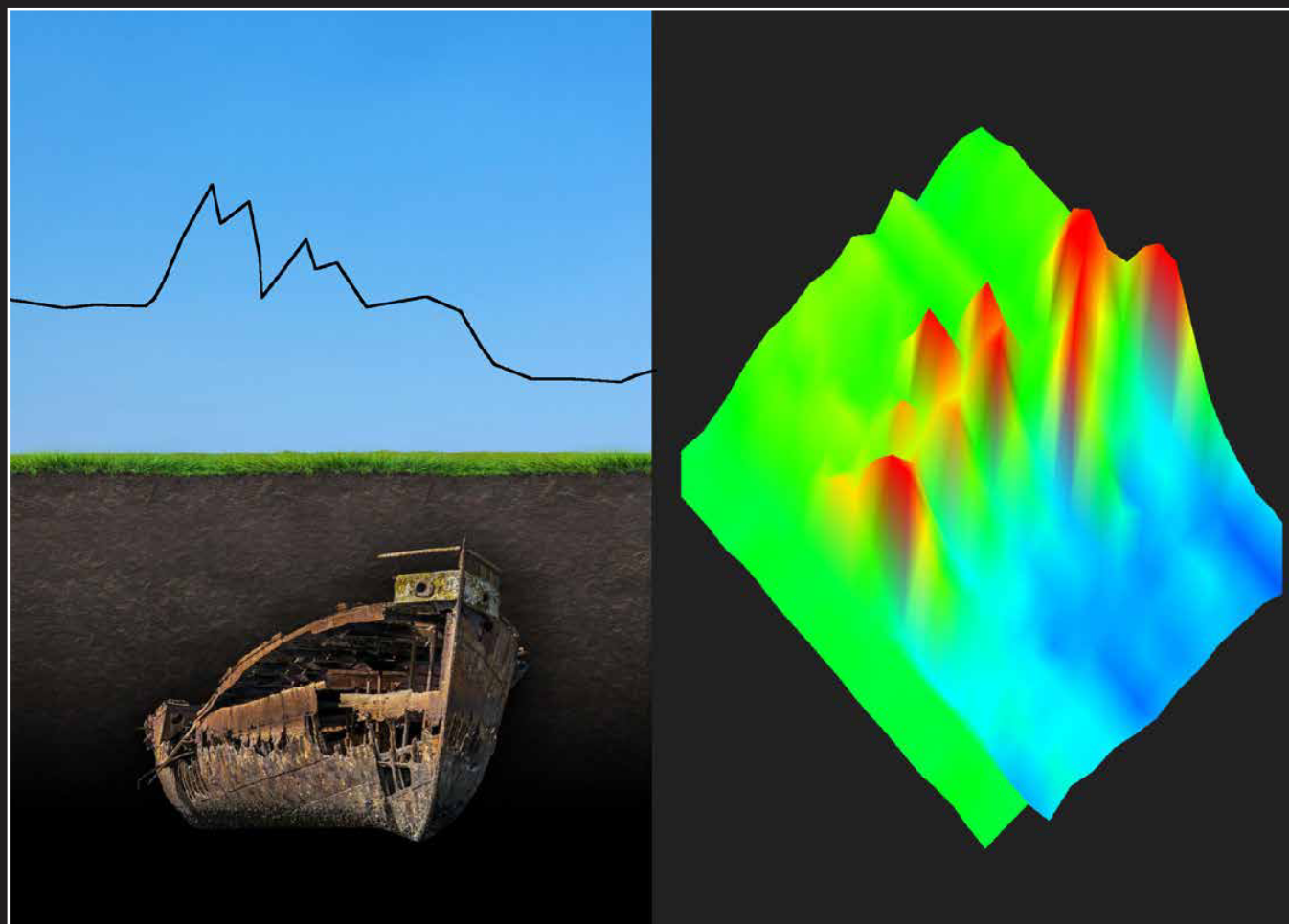

جسم معدني ضخم (مثل حطام سفينة)
عدة ذُرى حمراء مع لون أزرق فاتح عبر منطقة كبيرة وغير مكتملة المسح — الجسم أكبر من أن يُلتقط بالكامل في تمريرة واحدة. يُظهر الخط الثنائي الأبعاد ذُرى إيجابية متكررة تليها إشارة سالبة مستمرة، مما يشير إلى كمية كبيرة من المادة الحديدية. يمكن لحطام مثل هذا أن يُخفي أيضاً مواد أخرى، بما في ذلك الذهب — امسح المنطقة المحيطة على نطاق أوسع للحصول على الصورة الكاملة.

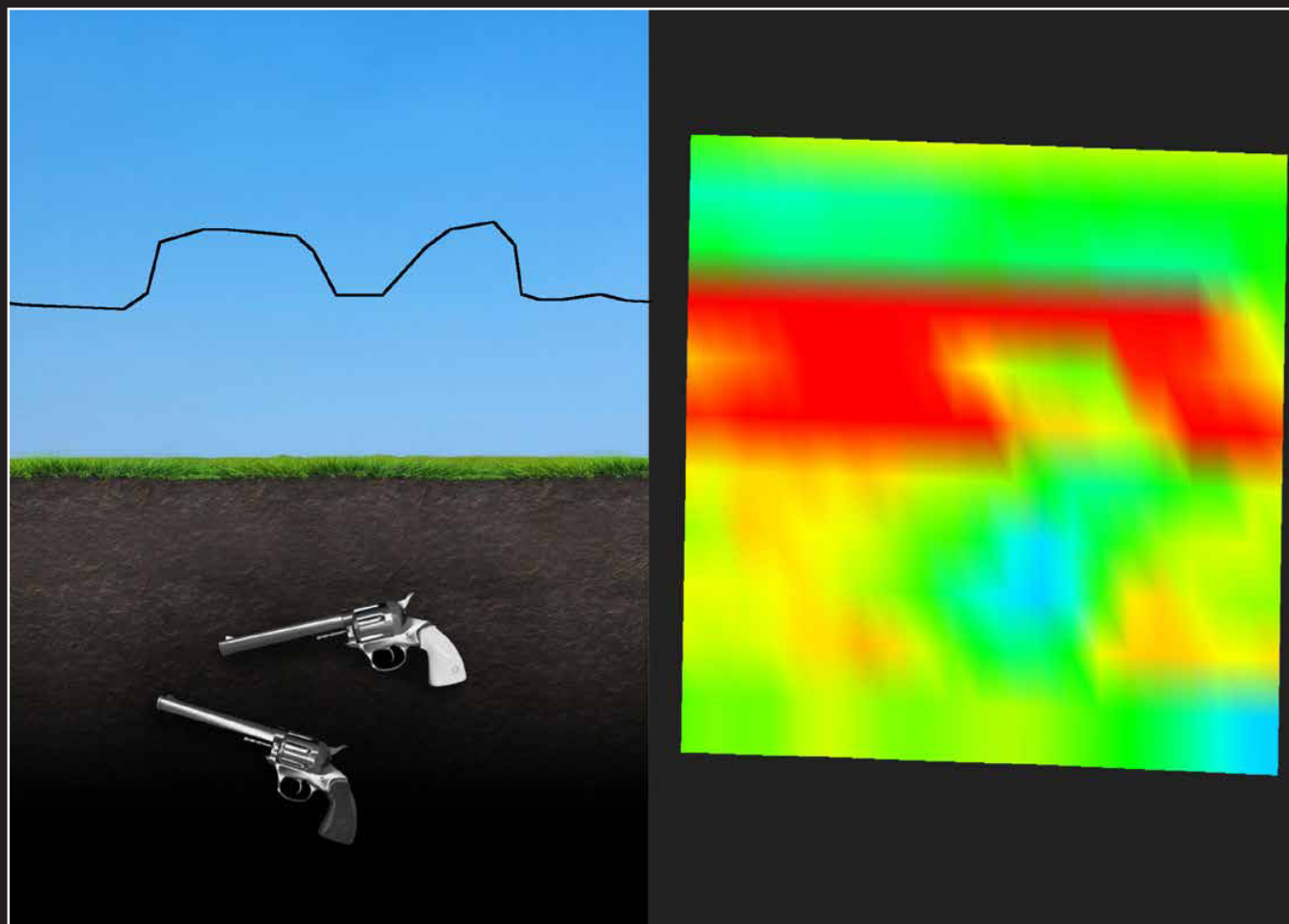

بندقية من الحرب العالمية الثانية
شكل مسح أحمر ممدود مع إشارة ثنائية الأبعاد بذروتين، يطابق جسماً بحجم بندقية مستلقية على الأرض. يمكن لأجهزة كشف TreasureHunter3D المزودة بميزة مؤشر العمق تقدير عمق الجسم من هذا المسح، باستخدام بيانات الإشارة مع نوع التربة الذي قمت بضبطه — تعامل مع النتيجة كتقريب، لأن تركيب التربة يختلف من موقع لآخر.
أمثلة وضع كاميرا AR
على GoldenEye Plus، يُطبّق وضع المسح الثلاثي الأبعاد الاحترافي نفس بيانات اللون والشكل مباشرة على عرض الكاميرا المباشر.

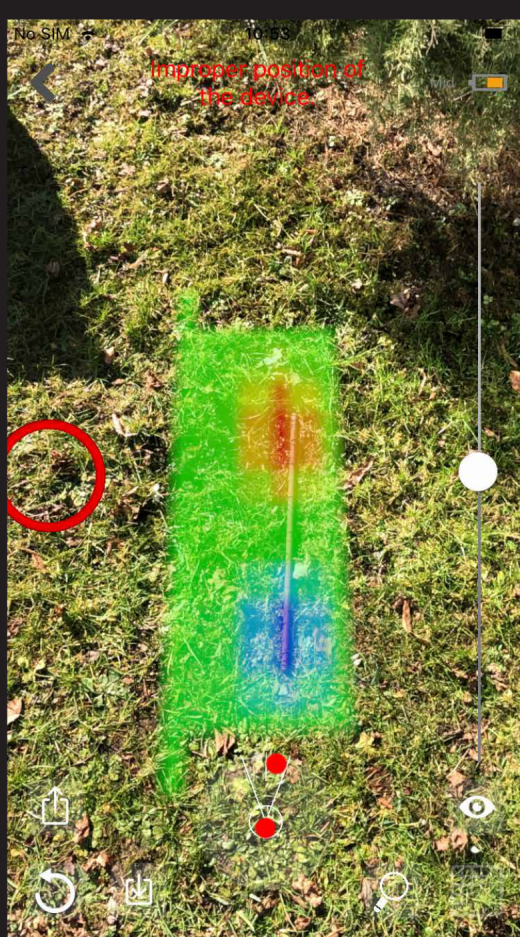

قضيب من الصلب (الحديد)
تنتقل الإشارة من الأحمر إلى الأزرق (موجة جيبية)، وهو نمط شائع للحديد. يُظهر المسح أيضاً شكلاً ضيقاً وخطياً — يتوافق مع جسم بشكل قضيب مستلقٍ في الأرض تحته.

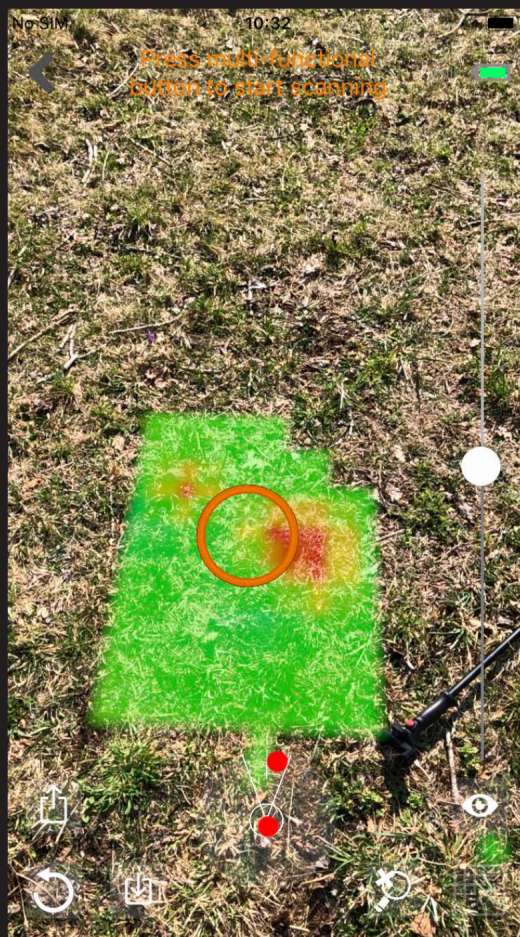

قنبلة يدوية مدفونة
إشارة حمراء دائرية — مادة حديدية تتوافق مع مركب الحديد الذي تُصنع منه القنابل اليدوية. الشكل الدائري دليل قوي على الشكل المحتمل للجسم.
كما هو الحال مع أي إشارة تشبه الذخيرة، لا تحفر. حدّد الموقع واتصل بالسلطات المحلية.
الخطوات التالية
- قراءة الألوان والأشكال — أساسيات اللون وشكل الإشارة
- العوامل المؤثرة في نتائج المسح — العمق والحجم والموضع والدوران
