قراءة الألوان والأشكال
التمييز — معرفة نوع الجسم المدفون قبل الحفر — يأتي من الجمع بين شيئين في بيانات المسح: اللون وشكل الإشارة. معاً يمنحانك مؤشراً قوياً على مادة الجسم، وحتى فكرة تقريبية عن حجمه وعمقه.

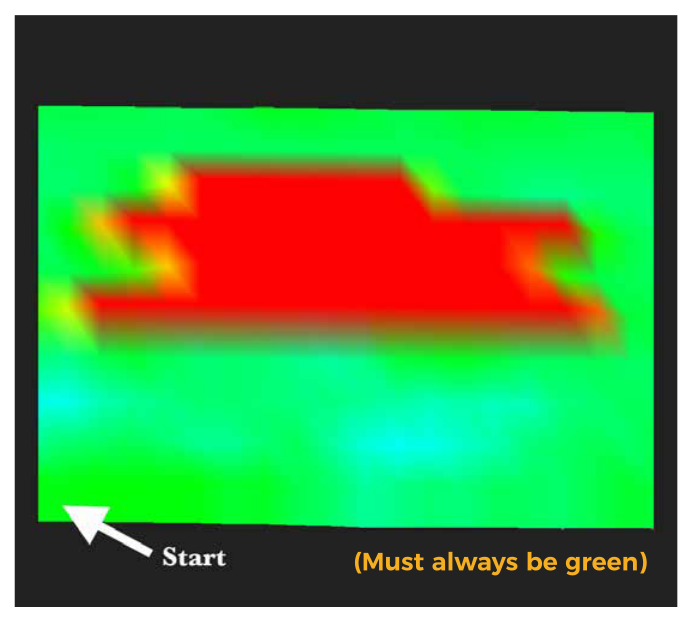

الموازنة إلى الصفر الأرضي
قبل أي مسح، يجب موازنة جهاز الكشف. اضغط على زر جهاز الكشف دون وجود أي أجسام معدنية قريبة — يضبط الجهاز قراءته الأساسية على اللون الأخضر، الذي يمثل الصفر الأرضي (لا يوجد هدف).
أعد الموازنة قبل كل مسح. إذا كان هناك جسم معدني بالقرب من جهاز الكشف أثناء الموازنة، سيكون خط الأساس غير دقيق وستُظهر عملية المسح بأكملها نتائج إيجابية كاذبة.

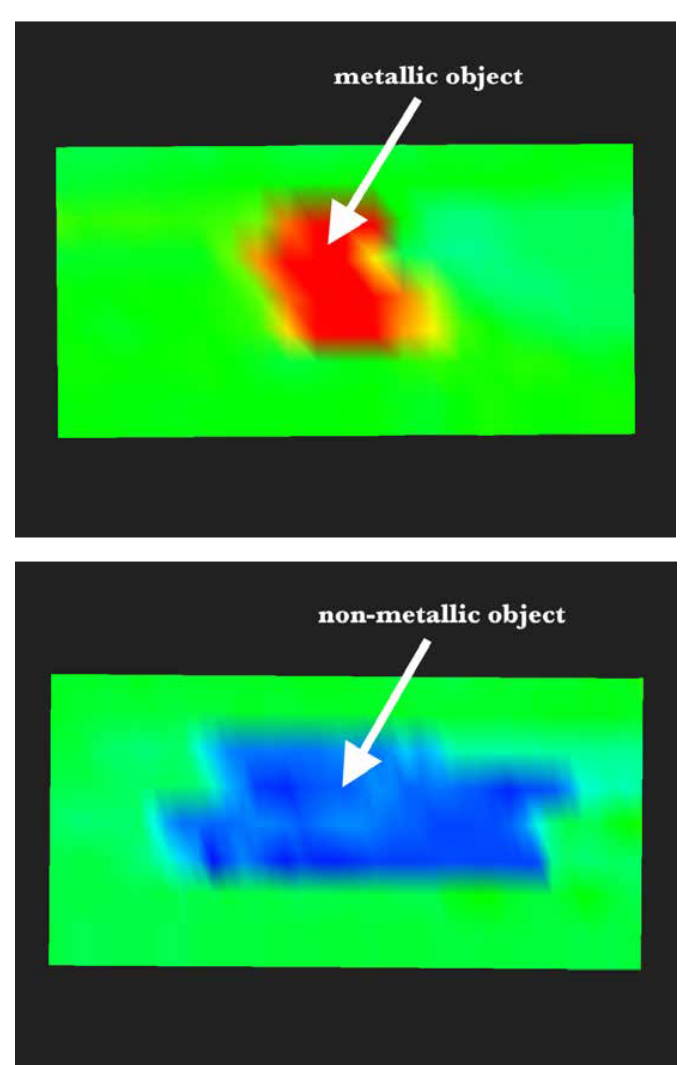

دليل الألوان
بعد الموازنة، أي لون غير الأخضر يشير إلى وجود جسم مكتشف أو شذوذ أرضي:
| اللون | القراءة | المادة المحتملة |
|---|---|---|
| أخضر | الصفر الأرضي — لا يوجد هدف | — |
| أحمر / برتقالي / أصفر | إشارة موجبة | جسم معدني (حديدي أو غير حديدي) |
| أزرق / أزرق فاتح | إشارة سالبة | جسم غير معدني أو فراغ |
قراءة شكل الإشارة
اللون وحده يخبرك بالإيجاب أو السلب — أما الشكل فيخبرك بنوع المادة. انتقل إلى المسح السريع وانظر إلى خط الإشارة الثنائي الأبعاد بحثاً عن أحد الأشكال المميزة الثلاثة:

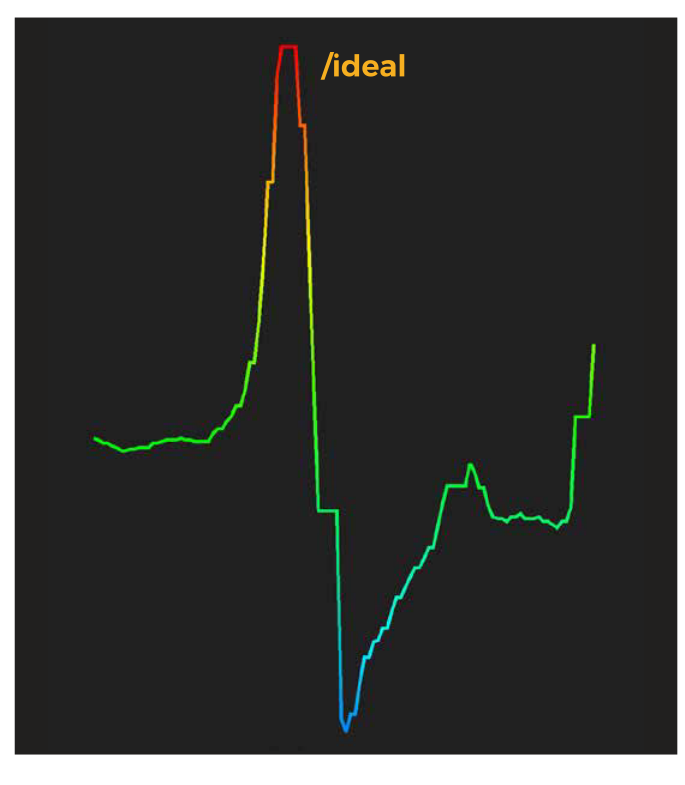

حديدي (حديد، فولاذ)
تنتقل الإشارة من الأحمر (موجبة) مباشرة إلى الأزرق (سالبة) — بشكل موجة جيبية واحدة.

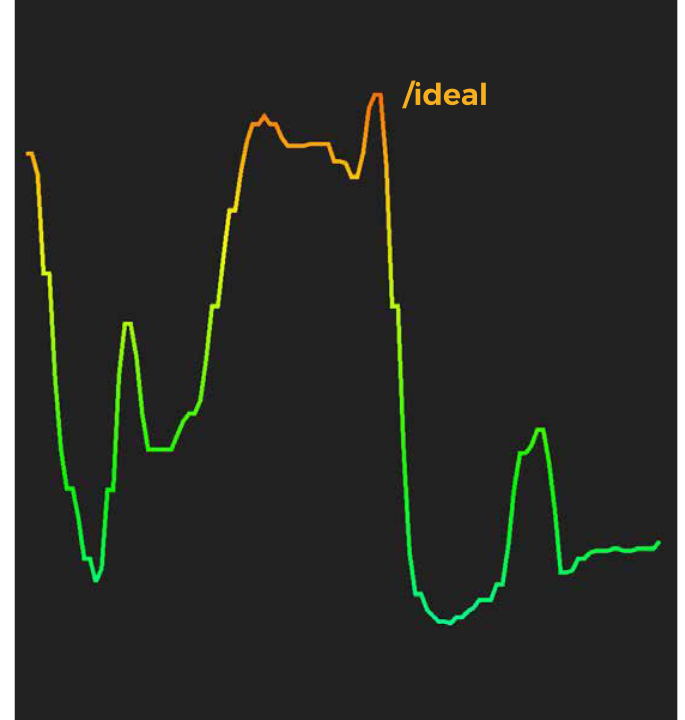

غير حديدي (ذهب، فضة، نحاس، نحاس أصفر)
تبقى الإشارة بالكامل في منطقة الأحمر/البرتقالي/الأصفر وتُظهر شكل ذروتين مميزاً.

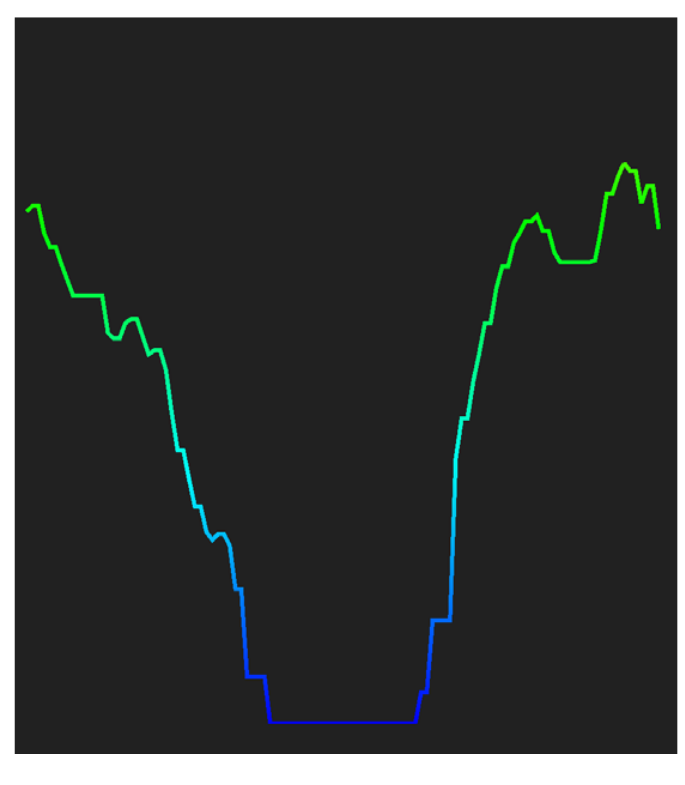

غير معدني (فراغات، بلاستيك، حجر)
تكون الإشارة سالبة بالكامل، وتبقى في منطقة الأزرق/الأزرق الفاتح دون أي ذروة موجبة.
مرجع سريع
| المادة | نطاق اللون | شكل الإشارة |
|---|---|---|
| حديدي | أحمر ← أزرق | موجة جيبية واحدة (من موجبة إلى سالبة) |
| غير حديدي | أحمر / برتقالي / أصفر فقط | ذروتان |
| غير معدني / فراغ | أزرق / أزرق فاتح فقط | انخفاض سالب واحد |
هذه أشكال مثالية مُسجَّلة في ظروف مضبوطة. نوع التربة الواقعي، والتمعدن، وعدد الأجسام في نفس البقعة يمكن أن تُشوّه الإشارة — انظر العوامل المؤثرة في نتائج المسح لمعرفة ما يمكن توقعه وكيفية التعويض عنه.
